湖北海岛建设有限公司

外墙涂料施工工艺及技术标准


一、材料准备
    1、柔性腻子、涂料：按设计要求及样板颜色选用，所用材料应一次备齐。涂料应有出厂合格证、出厂日期及使用说明书。选用的材料应符合设计要求及国家、行业现行规范规定的标准。
    2．底材要求：基层抹灰已完成并保养了20天左右，基层的碱度PH 值在9以下，同时基层已干燥(至少已干燥15天)，湿度低于8%；基层表面平整，阴阳角及角线密实，轮廓分明；墙面无渗水、无裂缝、空鼓、起泡孔洞等结构问题。没有粉化松脱物，没有油、脂和其他粘附物。
    3．外墙预留的缝已进行防水密闭处理。
    4．所用涂料经业主同意，同时样板墙经业主、监理及设计单位同意。
    5．吊篮已搭设完毕。
    6．基层外露铁件已做好相应的防锈处理（镀锌或刷防锈漆）。
    7．施工条件：外墙涂料由于是水性涂料，对施工保养条件要求较高。施工保养要求温度高于 5℃，环境湿度低于85%，以保证成膜良好。低温将引起涂料的漆膜粉化开裂等问题，环境湿度大使漆膜长时间不干，并最终导致成膜不良。外墙施工必须考虑天气因素，在涂刷涂料前，12 小时未下雨，以保证基层干燥，涂刷后，24 小时不能下雨，避免漆膜被雨水冲坏。


二、作业条件
    1、基层抹灰完成后进行检查，合格后方可进行施工。
    2、基层涂刷涂料时，含水率不得大于 10％。在施工时若没有测含水 2率的手段，可以在基层表面放一块 1m 卷材，静置 3～4 小时以后掀开检查，基层覆盖部位与卷材上未见水印即可铺设。
    3、门窗安装已完成，经检查合格，门窗框四周与墙之间的缝隙堵抹应符合规范要求。
    4、墙面的设备管洞已处理完毕，为确保墙干燥，各种穿墙孔洞应提前抹灰补齐，墙面基层及女儿墙处出水口防水节点应处理完毕，雨落水管卡、设备穿墙管道等安装预埋件工作已完成，并将洞口用水泥砂浆堵实、抹平、晾干。
    5、外用吊篮已安装调试完毕。
    6、根据工程量及施工进度计划安排，已准备好相应的机械设备，并接通电源试机。
    7、正式施工前要求根据设计要求先做样板墙，经监理人员确认质量符合设计要求和施工规范规定后，方可进行大面积的施工。
    8、施工现场环境温度不得低于 5℃，也不能在阴雨霏霏的天气情况下进行施工。


三、操作工艺
    3.1 工艺流程
    施工工艺流程：基层修补、清扫处理→填补缝隙→腻子打底找平→打磨→封底漆→第一遍面涂→细部处理→第二遍面涂→检查验收→涂料清理
    3.2 施工操作
    3.2.1 基层修补、清扫处理
    （1）修补
    施涂前对于基体的缺棱掉角处、孔洞等缺陷采用 1：3 抗裂砂浆修补。下面为具体做法：
    缝隙——细小裂缝采用腻子进行修补（修补时要求薄批而不宜厚刷），干后用砂纸打平；对于大的裂缝，可将裂缝部位凿成“V”字形缝隙，清扫干净后做一层防水层，再嵌填 1：3 抗裂砂浆，干后用水泥砂纸打磨平整。
    孔洞——基层表面以下 3mm 以下的孔洞，采用聚合物水泥腻子进行找平，大于 3mm 的孔洞采用水泥砂浆进行修补待干后磨平。
    此外对于新的水泥砂浆表面，可采用 15-20 如急需进行涂刷时，浓度的硫酸锌或氧化锌溶液涂刷于水泥砂浆基层表面数次，待干燥后除去表面析出的粉末和浮砂即可进行涂刷。
   （2）清扫
    尘土、粉末→可使用扫帚、毛刷清扫；灰浆→用铲刀、除去；
    3.2.2、腻子打底找平
   （1）为了修补不平整的现象，防止表面的毛细孔及裂缝。腻子的要求除了易批易打磨外，还应具备较好的强度和持久性，在进行填补、局部刮腻子施工时要求，宜薄批而不宜厚刷。本工程选用外墙专用柔性腻子，刮腻子时的施工技术如下：
    ①掌握好刮涂时工具的倾斜度，用力均匀，以保证腻子饱满。
    ②为避免腻子收缩过大，出现开裂和脱落，一次刮涂不要过厚，根据不同腻子的特点，厚度以 0.5mm 为宜。不要过多地往返刮涂，以免出现卷皮脱落或将腻子中的胶料挤出封住表面不易干燥。
    ③用刮板刮涂要用力均匀，将四周的腻子收刮干净，使腻子的痕迹尽量减少。
    ④腻子施工应自上而下，先阴阳角部后大面墙部位施工，墙面阴阳角、装饰线条、造型梁等部位应找垂直。

    （2）打磨
    用砂布磨平做到表面平整、粗糙程度一致，纹理质感均匀。此工序要求重复检查、打磨直到表面观感一致时为止，砂纸的粗细要根据被磨表面的硬度来定，砂纸粗了会产生砂痕，影响涂层的最终装饰效果。本工程选用 1砂纸打磨。
    ①不能湿磨，打磨必须在基层或腻子干燥后进行，以免粘附砂纸影响操作。
    ②手工打磨应将砂纸包在打磨垫块上，往复用力推动，不能只用一两个手指压着砂纸打磨，以兔影响打磨的平整度。
    ③对于表面不平，可将凸出部分用铲平，再用腻子进行填补，等干燥后再用砂纸进行打磨。 要求打磨后基层的平整度达到在侧面光照下无明显批刮痕迹、无粗糙感，表面光滑。
    ④打磨后，立即清除表面灰尘，以利于下一道工序的施工。
    3.2.3 底漆施工
    在干净的基层上，滚涂一遍封底漆，增加与基层的结合力，防止浮碱。底漆要涂刷均匀，不得漏涂。
    A、对基层表面处理干后，从细部大面积仔细检查，确认符合要求后在进行封闭底漆施工。
    B、基层封底前对门窗、空调支架金属部位进行保护避免涂料掺入。
    C、基层封闭底漆施工前要严格按照规定的稀释比例进行稀释，并要求稀释时应对底漆充分搅拌保证均匀。
    D、基层封闭底漆施工时应先小面后大面，从上而下均匀涂刷施工一遍。
    E、基层封底涂饰确保无漏涂、流挂、涂刷均匀。
    F、底漆施工完毕后，应及时对施工工具清洗，避免溶剂挥发后，施工工具硬干，清洗后于阴凉处保存。

    3.2.4 第一遍面涂施工
    A、在底漆施工完毕24小时后可以进行第一遍面涂施工。
    B、面涂应严格按照规定的稀释，稀释剂采用厂家指定的材料和稀释比，并应充分搅拌均匀。
    C、涂料施工时应先小面后大面，自上而下施工。
    D、面涂施工时，不同颜色应使用不同施工工具，避免混色。
    E、施工时涂饰料应按分隔线或窗套等处，避免结合处出现色差。
    3.3 第二遍面涂施工
    A、第一遍面涂施工结束24小时后方可进行第二遍面涂施工。
    B、第二遍面涂要求涂刷均匀，施工后应达到色泽一致，无流挂、漏底，阴阳角处无积料。
    C、涂料稀释比例大体与第一遍相同。
    D、如果漆面需要施工修补，应在第二遍面涂施工前尽量采用与以前批号相同的产品，避免色差。
    E、施工间隙或施工完毕后，应盖紧桶盖，以防结皮。
    3.4 划分隔条粘胶条
    首先根据设计要求进行吊垂直、套方找规矩，弹分割线，宽度为2 公分，此项工作必须严格按标高控制好，必须保证建筑物四周交圈，分隔必须平直、光滑、粗细一致等。
    3.5 施工缝与施工段
    由上往下进行，根据墙体的特点每一垂直面为一个施工段，水平缝留在分隔缝上，垂直缝留在阴阳角处。


四、质量要求
    （一）主控项目
    1、涂料工程所用涂料的品种、型号和性能应符合设计要求。
    检验方法：检查产品合格证书、性能检测报告和进场验收记录。
    2、涂料工程的颜色、图案应符合设计要求。
    检验方法：观察。
    3、涂料工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉。
    检验方法：观察；手摸检查。
    4、涂料工程的基层处理应基层腻子应平整、坚实、牢固，无粉化、起皮和裂缝。
    检验方法：观察；手摸检查；检查施工记录。
    （二）一般项目
    涂料的涂饰质量和检验方法序号

五、成品保护措施
    5.1 成品保护的组织管理
    5.1.1 在准备工作阶段，由项目施工领导，配合土建、安装、分包单位对施工进行统一协调。合理安排工序，加强工种的配合，正确划分施工段，避免因工序不当或工种配合不当造成成品损坏。
    5.1.2 建立成品保护责任制，责任到人，派专人负责成品保护工作的监督管理。
    5.1.3 加强职工的质量和成品保护教育及成品保护人岗前教育，树立工人的配合及保护意识，建立各种保护临时交接制，做好各道工序有人负责。
    5.2 施工过程成品保护
    5.2.1 涂料施工过程中，工完场清，及时对散落的、污染到门窗、玻璃的涂料加以清理。
    5.2.2 认真考虑涂刷的先后顺序，避免交叉污染。及时清理外立面上积存的建筑垃圾灰土，不要在涂料刷完后清理而造成污染。
    5.3 装饰成品保护
    5.3.1 不得在装饰成品上涂写、敲击、划痕。
    5.3.2 作业时应避免碰撞墙及墙角。
    5.3.3 严禁施工现场生火、泼水、以防墙面脱皮及霉变。
    5.3.4 雨天禁止施工。
    5.3.5 墙面油漆涂料施工时，对门窗进行覆盖保护。
    5.3.6 外墙装饰尽量避免雨天施工，刚刷好的外墙涂料遇雨时需在墙顶覆盖防雨布。


六、工程质量控制及检测
    6.1 注意事项
    6.1．1 涂料应避免阳光直射，并储存在阴凉、干燥、无冻处。底漆、面漆以及面料不同颜色应分开、分类堆放。
    6.1．2 施工严格按照施工说明进行，每层之间要达到规定的干燥时间，涂料均匀，厚薄一致，避免露底漏涂、多涂，控制单位耗量。
    6.1．3 涂料施工应在晴好天气进行，避免大风、大雾、阴雨施工。
    6.1．4 在雨前6小时或雨后24小时内严禁施工。
    6.1．5 涂料作业结束后，应注意对饰面进行必要的保护，防止外用吊篮拆除时污染涂料面，影响涂刷效果。

    6.2 工程验收
    6.2．1 涂料工程应待涂层完全干燥后，方可进行验收。检查数量，按面积抽查 10%。
    6.2．2 验收时，应检查所用的材料品种，颜色应符合设计和选定的样品要求。
    6.2．3 施涂薄层涂料表面的质量要求：
    A、无掉粉、起皮；
    B、无漏刷、透底；
    C、无流坠、疙瘩；
    D、无反碱、咬色；E、颜色一致、无砂眼、气孔；
    F、装饰线、分色线平直（拉5米经检查，偏差不大于1mm）；
    G、墙面平整、无波纹、2 米靠尺检测，偏差不大于2mm；
    H、阴阳角方正、平直；
    I、门窗、灯具洁净。


七、质量保证措施
    7.1 外墙涂料的质量如何取决于三个方面：
    （1）产品本身的质量；
    （2）施工质量；
    （3）防偷工减料措施。
    7.1.1 产品本身质量
    建设单位、监理单位、施工单位三方考察选定的具有质量保证以的产品，按照样板开路，产品品质可以得到保证。
    7.2 保证施工质量技术措施
    7.2.1 编制详细的施工方案及工艺要求标准，经监理工程师批准后，组织所有施工人员（包括管理人员及职工）进行二个层次的技术交底。即书面学习交底，现场作业交底，让每个管理人员及职工明白施工的详细作业过程及最终要求标准。
    7.2.2 严把过程控制关，每道工序施工时，相关技术人员，质检人员必须紧随工作面，不间断巡查指导，遇见问题及时整改纠正，确保工序施工质量。
    7.2.3 严格采用分期工序层层验收的办法，加强自检。
    7.2.4 重点加强油漆系统学习，对产品的性能及操作方法要牢记心中正确指导施工。
    7.3 防偷工减料措施
    7.3.1 按预算用量进料至施工现场指定仓库，经监理、建设单位代表查后封存。按使用说明用量配漆，不定期检查。
    7.3.2 加强对操作工人的交底及加大巡视力度，严格按照配比施工，并要求涂刷均匀不得漏涂。


EPS板薄抹灰系统饰面涂料的选择及施工控制

    随着国家“节能减排”政策的逐步推广执行，外墙外保温系统在国内得到了极其广泛的应用。相应的，各种形式的外保温体系的饰面材料也是层出不穷，其中较为成熟的饰面材料有：
    1、EPS板薄抹灰系统：涂料轻质或带规面砖、不超过一定高度的石材；
    2、胶粉聚苯颗粒保温浆料系统：涂料、常规面砖，不超过一定高度的石材；
    3、EPS板钢丝网架现浇混凝土外保温系统：涂料、各类面砖，石材；
    4、EPS板无网现浇系统和机械固定EPS钢丝网架系统，工程案例比较少；
    其中后两种情况应用较少，在北方有一定数量报导的是：涂料、面砖、石材。其优点是：与土建一起完成，粉刷层用抗裂砂浆取代；缺点是：造价高；尤其是EPS板钢丝网架现浇混凝土外保温系统框架埋钢筋比较麻烦。
    1·EPS板薄抹灰系统饰面涂料的选配
    EPS胶粉颗粒外墙外保温系统在欧洲和我国北方大部分城市应用较多，但因其热工性能等诸多原因终究会被淘汰。在国内外墙保温系统的主流方向是EPS板薄抹灰外墙外保温系统。
    1.1饰面涂料的选配原则：
    （1）应选用水性涂料；
    （2）水性涂料应注意选用贫溶剂型的；
    （3）选择淡色调的涂料为佳；

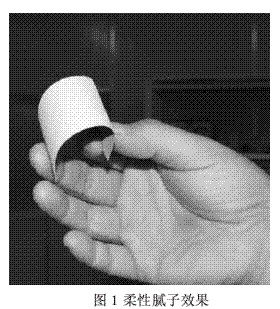

    （4）尽可能设计成质感效果为佳，避免平涂，并尽可能不采用腻子。如必须平涂时，为达平整效果，应采用柔性腻子（见图1），切忌使用普通外墙腻子。腻子选用不当，会造成不好后果。


     1.2质感涂料与平涂的效果对比
    （1）质感效果为漫射，即使平整度稍微有差异，整体视觉感觉光线柔和，无折射。
    （2）平涂如不加批腻子，很难消除接茬痕，只有靠打磨达平整度，容易削薄抹面层厚度，或加批抹面胶浆，以造成开裂。腻子找平最多2mm。
    （3）质感效果涂装单位比表面积大，有利于消除表面应力，减少开裂的可能性。案例：平涂观感效果，在阳光斜照时，可明显看到接茬痕。上海某项目一墙面平涂与质感涂饰效果对比，平涂部分窗角两年后均有裂纹，质感饰面处无裂缝。见图2。

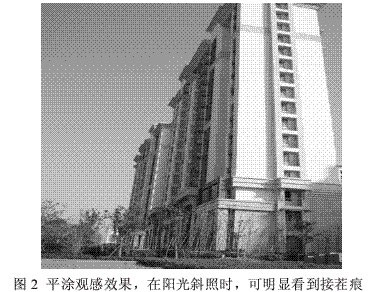

图2 平涂观感效果，在阳光斜照时，可明显看到接茬痕

    1.3质感涂饰的优点:
    （1）对阳光产生漫射，视觉柔和，光照强烈时无折射，不会产生刺眼条件；
    （2）单位比表面积较大，有利于系统应力释放，更不易开裂.；
    （3）施工容易控制，可选的涂料范围更广；
    （4）可选择的饰面效果更丰富，装饰更赋趣味，表现效果更佳。
    2·饰面涂料的开裂分析
    2.1裂纹的形状及分类
    （1）纵横裂纹：往往与材料无关，大多与构造设计、施工有关（见图3）；

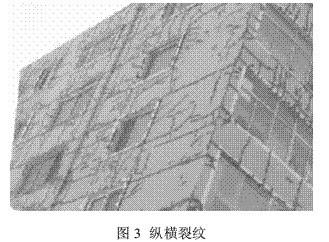

     图3 纵横裂纹
    （2）龟裂纹：八成以上是材料不好造成的（见图4）；

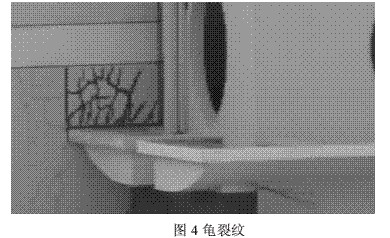

     图4 龟裂纹


    （3）组合式裂纹：常常是材料、设计及施工问题（见图5）。
     图5 组合式裂纹

    2.2饰面涂料开裂的原因分析
    EPS板薄抹灰系统饰面涂料的开裂大多在完工后一到两年，从东西山墙开始开裂，而且是从靠近女儿墙开始，楼层越高开裂规律越明显。有供暖的地区上述特征更明显。在户外有空调外挂机的地方开裂更易发生。饰面涂料系统的开裂产生原因不外有以下几种：
    2.2.1材料质量原因
    （1）粘结剂和抹面胶浆质量缺陷，使苯板粘结力不足，抹面层柔性度不够，附着力达不到要求，苯板局部松脱，造成开裂（见图6、7）；
    图6、图7


    （2）苯板不符合规范要求，产生裂纹。EPS板在自然环境中的自身收缩变形时间长达60天，试验研究结果表明，在自然环境条件下42天或60℃蒸汽养护条件下5天的自身变形已完成99%以上。实际上，许多厂家的EPS板陈化时间不够，有的一个星期就上墙使用，结果EPS板上墙后继续收缩，而这种收缩一般在板缝处产生应力集中导致防护层的薄抹灰砂浆产生较大应力而造成系统开裂。此外，根据行业标准JG149-2003要求EPS板的表观密度在18～22kg/m3,但许多厂家为了降低成本，生产的EPS板密度低于18kg/m3，甚至低于14kg/m3。由于密度低，易变形，全部改成kg/m3抗冲击性能差，进而使系统产生裂缝。
   （3）网格布选择不当，造成开裂（见图8）。
    当在抹灰层中压入玻璃网格布时，玻璃纤维网格布在其中起到增强和分散应力的作用，它对整个防护层起着关键作用。但是，有许多厂家的玻璃网格布的耐碱性不够。普通的玻璃网格布在碱性环境下容易被腐蚀，这是因为网格布中有耐碱材料ZrO2和TiO2，当砂浆受到外界冲击作用时，断裂的网格布不能分散砂浆所受冲击力，容易造成系统开裂。

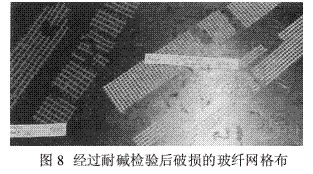

    图8 经过耐碱检验后破损的玻纤网络布
    （4）收缩率大，强度高的浆体保温材料易开裂。
    （5）带防护面层的预制板外保温因板材变形引起板缝处开裂。
    2.2.2施工质量原因是造成开裂的主要因素
    （1）因外保温在国内兴起时间不长，施工质量控制经验相对不足，许多施工队未经培训即入场施工，对许多规范要求不理解，从网格布翻包到苯板裁割及板缝处理无深刻认识，加上管理人员认识也不清，使施工中对节点质量控制无统一监控方法，造成开裂隐患。如最简单的锚固件安装，有时也会疏忽产生开裂。（见图9）

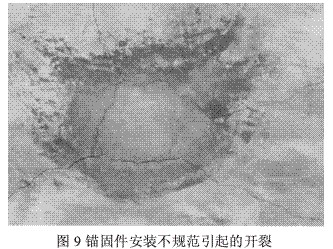

    图9 锚固件安装不规范引起的开裂
    （2）保温面层采用普通水泥砂浆抹灰，由于水泥砂浆存在的两个矛盾周期而使得保温面层出现开裂。（水泥砂浆早期强度增长周期短，收缩周期较长，收缩率比保温层材料大）。
    （3）相邻材料导热系数差过大也是引起开裂原因之一。
    2.2.3节点设计不合理，造成不应有的开裂。常因为保温节点设计不到位产生女儿墙内外侧温差应力，导致开裂（见图10所示）。

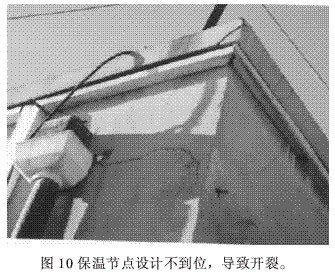

    图10 保温节点不到位导致开裂
     2.2.4业主方及总包方对保温系统管理认识误差产生质量隐患
    （1）将保温与涂饰认为分割，保温不管涂饰，涂饰不管保温，各自为战，致使开裂后责任无法归属。如，常误用腻子或涂料，开裂后，才发现原因但为时过晚（见图11、12）。

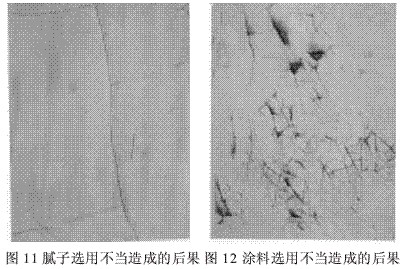

     图11、图12
    （2）误用腻子（用普通外墙腻子批嵌），而非要求的柔性腻子；
    3开裂的防范与施工过程控制
    3.1严把材料质量关
    目前粘结剂与抹面胶浆相关部门监督较到位，但最易忽视的苯板应加以重视。为了控制EPS板薄抹灰系统出现裂缝，从材料角度出发，应注意以下几点：
    （1）EPS板要用密度在18～22kg/m3，自然陈化42天或60℃蒸汽养护条件下5天，其余性能均要满足GB/T10801.1-2002。
    （2）薄抹灰砂浆要有足够的柔韧性和保水性，聚合物改性材料的添加必不可少。另外，还可以在薄抹灰砂浆中掺入纤维，当砂浆发生收缩时，收缩能量被分散到砂浆中具有高强度低弹性模量的纤维丝上，纤维吸收了部分能量，极大地提高其柔韧性，抑制了微裂纹的产生和发展。
    （3）玻璃纤维网格布必须选择耐碱的。由于薄抹灰砂浆水化后生成氢氧化钙，它使砂浆呈强碱性，将耐碱玻璃网格布埋入薄抹灰砂浆中，它能够分散薄抹灰层的收缩应力和温度应力，避免应力集中，防止面层出现塑性裂纹和干燥收缩裂纹。
    （4）严禁使用氟碳等溶剂性或刚性涂料涂饰，建议使用水性弹性涂料，同时要与系统相匹配。
    3.2节点的设计，包括构造设计，如，采用点框法施工还是条粘法施工，在开工前要有充分论证。
    3.3对施工队伍要有相当的要求，尤其是管理人员必须要懂行。
    3.4尽可能采用条粘法粘贴苯板，提高有效粘结面积，减少空腔，防止温差膨胀产生板面应力，减少开裂隐患。
    3.5外墙涂饰作业如采用质感涂饰，尽可能不用腻子。如采用平涂工艺，则为减少阳光直射时的接茬痕，应采用柔性腻子批涂，根据经验，对柔性腻子的质量要求，以可弯曲度考核，即以JG-158-2004的相关要求考核。
    3.6为减少板缝处吸水率，对板缝的处理，要有严格要求。
    3.7过程控制中，应完善中间验收程序。如：板材粘贴后，最好组织验收粘贴质量，包括板缝处理、锚固件、打磨平整度等。
    3.8对细部处理的监督应有专人负责检查，以防后患。
    3.9在施工中与设计方要有有效沟通，对相关节点的更改，应有备案。
    4·结论
    外墙外保温的防开裂是系统管理过程，不仅要从设计控制抓起，还对材料质量、管理过程都要有相应措施。经验告诉我们：“三份材料，七分施工，管理又占施工的四分”。因此，抓好过程管理，是保证质量的关键。只有对开裂有全面深刻的科学认识基础上，才能对症下药，找出关键所在，制定出相应的管理预案，防患于未然。


建筑外墙涂料类型及品种
    建筑涂料品种繁多，各种分类方法不尽统一。现从使用角度、涂料的分散介质、成膜机理、涂膜质感和成膜物质组成作如下分类。
    1.按使用分类
    (1)墙面涂料 它又分为外墙涂料和内墙涂料。墙面涂料的作用是保护墙体和装饰墙体的立面。它能提高墙体的耐久性或弥补墙体在功能方面的不足。它通过赋于墙面色彩、一定的质感和表面的立体图案或线条来装饰墙面。要达到这些目的就要求墙面涂料有较好的耐污染性、耐水、耐老化性。对外墙涂料的要求比内墙的更高些，因为它的使用条件严酷，保养更换也较困难。
    (2)地面涂料 它对地面起装饰和保护作用，有的还有特殊功能如防腐蚀、防静电等。地面涂料要求有较好的耐磨损性。
    (3)防水涂料 用防水涂料取代传统的沥青卷材，可简化施工程序，加快施工速度。防水涂料应具有良好的柔性，延伸性以适应基层的伸缩性和耐老化性，使用中不应出现龟裂，粉化。
    (4)防火涂料 防火涂料分钢结构防火涂料、木结构防火涂料和混凝土防火涂料。钢结构防火涂料是适应迅猛发展的钢结构建筑物的防火需要而诞生的。裸露的钢结构构件耐火极限仅0.25h，在火灾中钢结构温升超过500℃时，其强度明显降低，导致建筑物的迅速坍塌。防火涂料可保护钢结构，满足“建筑设计防火规范”的要求。混凝土本身不会着火燃烧，但它并不一定能耐火，采用涂料保护混凝土楼板等，也可以满足“建筑设计防火规范”的要求。
     (5)特种涂料 特种涂料除具有保护和装饰作用外，还具有特殊功能，如卫生涂料、防静电涂料和发光涂料等。        2.按涂料的分散介质分类
    (1)溶剂型涂料 它以高分子合成树脂为成膜物质，以有机溶剂如脂肪烃、芳香烃酯类等为分散介质，主要是靠溶剂的挥发而成膜。传统的油涂料也是一种溶剂型涂料。
    (2)水性涂料 它以水作为分散介质，一种是水溶液型涂料。它以水溶性高聚合物作为成膜物质。例如聚乙烯醇水玻璃涂料(106涂料)，这种涂料的耐水性较差。另一种是乳液型涂料，它以各种不饱和单体经乳液聚合得到的分散体系(称为乳液)为基础，配合各种颜色和助剂后成为乳液涂料。乳液涂料中的高聚合物以极细小的颗粒分散在水中，随着水分的挥发，颗粒在一定温度下(大于最低成膜温度)凝结成膜。
     (3)无溶剂型涂料 它一般以热固性树脂作为成膜物质，通过加固化剂使树脂发生交联固化。最典型的是环氧、不饱和聚酯涂布地板。它可以形成很厚的涂层，宜作为地面涂料。
    3.按成膜机理分类
    (1)分散介质挥发而成膜的涂料 大部分水性和溶剂型涂料属于这类涂料，在成膜过程中成膜物质不发生化学反应。
    (2)化学反应型涂料 这种涂料在成膜过程中它的成膜物质发生化学反应，主要是交联固化反应。形成的涂膜具有交联结构或体型结构，涂膜硬度较高，耐磨性好，但有的具有脆性。
    4.按涂料成膜的质感分类
    (1)薄质涂料 它的粘度较低，一般用刷涂法施工。它形成的涂层光滑、平整，对基层凹凸线型无任何改变作用。 薄质涂料形成的涂层可以有较强的光泽，也可以是无光的。前者会有较多的成膜物质和较少的填料，后者相反。
    (2)厚质涂料 它的特点是稠度较高，防火包，具有触变性，上墙后不流淌，可以形成较厚的涂层，经拉毛或滚花后可以形成富有立体感的涂层。它的耐污性较差，所以有时必须与薄质涂料配合使用，或用耐污性好的涂料罩面。
    (3)砂壁状涂料(彩砂涂料) 它有两种，一种是以普通的有一定级配的硅砂为填料，将颜料分散到成膜物质中去呈现不同的色彩;另一种是通过烧结工艺使硅砂着色，将单色或几种颜色的硅砂作为填料，这样的涂料可以是单色或复色的，而且色彩的稳定性好。这种涂料也称为彩砂涂料。

     一、溶剂型涂料
    溶剂型涂料是以高分子合成树脂为主要成膜物质，有机溶剂为稀释剂，加入一定量的颜料、填料及助剂，经混合、搅拌溶解、研磨而配制成的一种挥发性涂料。涂刷在外墙面以后，随着涂料中所含溶剂的挥发，成膜物质与其他不挥发组分共同形成均匀连续的薄膜，即涂层。
    由于涂膜较紧密，通常具有较好的硬度、光泽、耐水性、耐酸碱性和良好的耐候性、耐污染性等特点。但由于施工时有大量易耐的有机溶剂挥发，容易污染环境。漆膜透气性差，又有疏水性，如在潮湿基层上施工，易产生起皮、脱落等现象。由于这些原因，国内外这类外墙涂料的用量低于乳液型外墙涂料。近年来发展起来的溶剂型丙烯酸外墙涂料，其耐候性及装饰性都很突出，耐用年限在10年以上，施工周期也较短，且可以在较低温度下使用。国外有耐候性、防水性都很好，且具有高弹性的聚氨酯外墙涂料，耐用期可达15年以上。
    溶剂型涂料的主要品种为过氯乙烯外墙涂料，它是我国将合成树脂涂料用作建筑外墙装饰的最早品种之一。过氯乙烯外墙涂料以过氯乙烯树脂为主要成膜物质，并用少量其他树脂，再加入增塑剂、稳定剂、填料、颜料等物质，经捏和、混炼、塑化、切粒溶解、过滤等过程而制成的一种溶剂型外墙涂料。过氯乙烯外墙涂料具有干燥快、施工方便、耐候性好、耐化学腐蚀性强、耐水、耐霉性好等特点，但它的附着力较差，在配制时应选用适当的合成树脂，以增强其附着力。过氯乙烯树脂溶剂释放性差，因而涂膜虽然表干很快，但完全干透很慢，只有到完全干透之后才变硬并很难剥离。主要成膜物质为过氯乙烯树脂，在涂料中用量为10%左右。常加入醇酸树脂、酚醛树脂、丙燃酸树脂、顺丁烯二酸酐树脂等合成树脂，以改善过氯乙然外墙涂料的附着力、光泽、丰满度、耐久性等性能。
    在过氯乙烯外墙涂料中常用的增塑剂是邻苯二甲酸二丁酯，其加入量约为30%-40%。过氯乙烯树脂在光和热的作用下容易引起树脂分解，加入稳定剂的目的是为了阻止树脂分解，延长涂膜的寿命。常用的稳定剂是二盐基亚磷酸铅，用量为2%左右，其他稳定剂还有蓖麻油酸钡、低碳酸钡、紫外线吸收剂UV-9等。常用的颜料及填料有氧化锌、钛白粉、滑石粉等。

    二、乳液型涂料
    以高分子合成树脂乳液为主要成膜物质的外墙涂料称为乳液型外墙涂料。按乳液制造方法不同可以分为两类：一是由单体通过乳液聚合工艺直接合成的乳液;二是由高分子合成树脂通过乳化方法制成的乳液。按涂料的质感又可分为乳胶漆(薄型乳液涂料)、厚质涂料及彩色砂壁状涂料等。
    目前，大部分乳液型外墙涂料是由乳液聚合方法生产的乳液作为主要成膜物质的。乳液型外墙涂料的主要特点如下：
    (1)以水为分散介质，涂料中无易燃的有机溶剂，因而不会污染周围环境，不易发生火灾，对人体的毒性小；
    (2)施工方便，可刷涂，也可滚涂或喷涂，施工工具可以用水清洗；
    (3)涂料透气性好，且含有大量水分，因而可在稍湿的基层上施工，非常适宜于建筑工地的应用；
    (4)外用乳液型涂料的耐候性良好，尤其是高质量的丙烯酸酯外墙乳液涂料其光亮度、耐候性、耐水性及耐久性等各种性能可以与溶剂型丙烯酸酯类外墙涂料媲美；
    (5)乳液型外墙涂料存在的主要问题是其在太低的温度下不能形成优质的涂膜，通常必须在10℃以上施工才能保证质量，因而冬季一般不宜应用。

    1、苯-丙乳液涂料
    苯-丙乳液涂料是以苯乙烯-丙烯酸酯共聚乳液(简称苯-丙乳液)为主要成膜物质，加入颜料、填料及助剂等，经分散、混合配制而成的乳液型外墙涂料。
    纯丙烯酸酯乳液配制的涂料，具有优良的耐候性和保光、保色性，适于外墙涂装。但价格较贵，限制了它的使用。以一部分或全部苯乙烯代替纯丙乳液中的甲基丙烯酸甲酯制成的苯-丙乳液涂料，仍然具有良好的耐候性和保光保色性，而价格却有较大的降低。苯-丙涂料还具有优良的耐碱、耐水性，外观细腻，色彩艳丽，质感好，很适于外墙涂装。从资源、造价分析，是适合我国国情的外墙乳液涂料，目前，国内生产量较大。用苯-丙乳液配制的各种类型外墙乳液涂料，性能优于乙-丙乳液涂料。用于配制有光涂料，光泽度高于乙-丙涂料，而且由于苯-丙乳液的颜料结合力好，可以配制高颜(填)料体积浓度的内用涂料，性能较好，经济上也是有利的。
    干燥时间，表干实干固体含量耐水性，23±2℃，96h耐碱性，饱和Ca(OH)2,48h耐洗刷性，0.5%皂液，1000次耐沾污性(白色及浅色)，5次循环反射系数下降率冻融稳定性，-5±1℃，16h，23±2℃8h，3次循环2h12h45%不起泡，不脱落，允许稍有变色同上不露底<10%不变质。

 弹性建筑涂料的定义及其施工特点
    弹性建筑涂料是一种用于保护和保持混凝土外墙外观的厚层柔性涂料。
    混凝土外墙会随着环境温度的变化而膨胀和收缩，弹性建筑涂料也会随着墙体的这种膨胀和收缩而拉伸和收缩，从而遮盖已有的和潜在的混凝土裂缝。使用弹性建筑涂料还是保护混凝土建筑免受风雨、酸雨和霜冻侵蚀的一种好办法，并能保护混凝土建筑的外观和内部结构的完整性。
    遮盖混凝土表面裂缝是弹性建筑涂料很重要的性能。除此之外，弹性建筑涂料还必须具有很好的屏蔽性和耐久性。如果不用优质弹性建筑涂料，混凝土墙体表面的耐久性和维护性将会大打折扣。具体地说，优质弹性建筑涂料必须具有优异的耐沾污性和耐泛碱性。因此，施工者需使用优质的100％纯丙弹性建筑涂料并按制造商的要求施工。
    弹性建筑涂料典型的施工方法是厚涂层施工，其干膜厚度至少是传统外墙涂料的5~6倍。为了发挥弹性建筑涂料的****性能，在北美地区，罗门哈斯乳胶漆质量学院推荐弹性建筑涂料的最低干膜厚度是400微米。由于更厚的干膜可以改善弹性建筑涂料的性能，因此，要使弹性建筑涂料能够遮盖裂缝并维持墙体总体外观，对弹性建筑涂料进行厚涂施工是必不可少的。此外，施工时必须小心，防止墙体内外（如裂缝、屋顶漏雨、管道渗漏等）的水分进入混凝土。墙体中的水分会使弹性涂层起泡，如果此时混凝土的碱性很强，那么会破坏弹性涂层。

 根治装饰涂料脱皮的妙方
    装饰工程作为建筑工程的一个重要组成部分，具有保护主体、改善使用功能、美化空间和环境的主要作用。随着我国建筑业的不断发展，各种新型材料不断推向市场，但施工队伍的技术素质跟不上装饰材料的发展，存在设计与施工脱节的现象，特别是涂料掉粉、脱皮这一顽症还未得到彻底根治。
    产生涂料掉粉、脱皮的原因，主要有四方面：
    一、涂料贮存过久或未密封，涂料中溶剂已挥发而胶化，使用这种涂料，虽然加入稀释剂后能够进行涂刷，但表膜干燥较慢或回黏（易产生黏指现象）。慢干和回黏都容易使涂料膜表面破坏和玷污。
    二、底层涂料没有完全干燥就涂刷面层，面层中的溶剂极易溶解软化下层，引起咬底。
    三、基层不干净，表面有油渍、水汽、灰尘及化学物品等；或在潮湿、霉染了的砖、石、水泥基层和返碱的面层上涂刷，涂料与基层黏结不良。
    四、涂料过稀，缺乏黏结性，成膜不完善，使用涂料时搅拌不均匀。桶内上部料稀、色料上浮，遮盖力差，下部料稠，填料沉淀、色淡，涂刷后易脱粉。
    如何防治这一顽症，其实有一些窍门。首先，要选用优质的品牌涂料。对于性能不够了解的涂料，要进行化验或做样板，合格后再使用。同时，涂料、溶剂和腻子应配套使用。如果使用不同的涂料，特别是使用油漆时，在油性漆表面做溶剂性较强的面漆时，可在底漆完全干燥后，涂刷3遍漆片液做隔离封闭层，然后再涂刷面漆。涂料粉刷应遵循间隔时间，在"20" ℃"时，底涂间隔两小时，中涂间隔4小时，面涂间隔24小时。其次，涂刷底面涂料前，对基层缺陷修补平整；清除表面油污、浮灰，当基层表面不平整，或出现小孔、麻点时，可用腻子或石膏刮平。对含碱量大的面层，可用弱酸溶液洗刷干燥后再刮腻粉刷。由于涂料易沉淀，使用时必须将涂料搅匀，不得随意加水。确因特殊情况需加水时，必须严格按出厂说明要求进行。

水性氟碳涂料在建筑涂装中的应用
    摘要：本文对水性氟碳涂料的性能特点进行了详细介绍，着重阐述了水性氟碳涂料施工工艺及各关键工序操作方法。
    氟聚合物因其分子结构中具有最强的F-C化学键，使它表现出许多优异的性能。以含氟聚合物树脂为基础的氟碳涂料也因此而具有许多特殊优异的性能。主要表现在，它具备了比目前市场上流行的聚氨酯、有机硅、丙烯酸树脂涂料等更优异的附着力、耐溶剂性、硬度、耐化学药品性等性能，具有超强的耐候性，其户外使用寿命更可长达20年，远远超过一般涂料。因此氟碳涂料经过近40年的发展，在国防、建筑、桥梁、石油化工等众多领域获得广泛的应用。
    氟碳涂料的发展经历了溶剂热熔性、溶剂交联型、水分散型三个发展阶段。溶剂热熔性以PVDF树脂为代表，由于需高温烘烤主要应用于各种预涂金属建材；溶剂交联型以FEVE氟烯烃-乙烯基多元共聚树脂为代表，可常温固化，因而广泛应用于各种材质和各种领域，在建筑装饰领域已被广泛用于仿铝板涂装以代替价格昂贵的金属幕墙等高档建筑装饰。
    随着社会进步，人们对于环保要求的提高，低VOC环保涂料产品呈逐渐取代高VOC品种的趋势，高性能的水性氟碳涂料必然成为氟碳涂料发展的趋势和方向。随着水分散型氟碳乳液的研发成功及逐渐发展成熟，水性氟碳涂料必然是建筑装饰涂装领域的生力军。
    建筑用水性氟碳涂料是以水性氟碳乳液为主要成膜物质，以耐候性优异的颜料和专用助剂制成的耐候性优异的涂料品种，其具有如下的基本性能：
    1、耐候性优异水性氟碳涂料以含氟聚合物为成膜物，自然具有和溶剂型氟碳涂料相同的优异性能；
    2、耐污性良好水性氟碳涂料漆膜表面具有一定亲水性，相比溶剂型氟碳涂料的较强疏水性，在建筑装饰中具有相当的耐污染性，明显优于溶剂型氟碳涂料；
    3、隔水透气性水性氟碳涂料同普通乳胶漆成膜机理一致，形成的漆膜具有透气性；溶剂型产品施工基层含水率必须低于8%，而水性氟碳建筑涂料可以和普通乳胶漆要求一样，不高于10%即可；
    4、其他性能如耐水、耐碱、耐化学品性虽然和溶剂型氟碳涂料比较有一定差距，但远远优于普通乳胶漆；
    5、以水为分散介质，极低VOC，健康环保。
    用于建筑涂装的水性氟碳涂料，根据成膜物质的种类可以分为含氟丙烯酸酯类、FEVE类和PVDF类，无论是哪种类型的产品，都具有优异的耐候性，优良的耐水、耐碱、耐污染性和耐化学品性，因为实现水性化，施工方法和施工工艺与普通乳胶漆基本一致，是各类建筑涂装中的优良品种，即可用于普通建筑的外墙装饰保护，也可用于高档建筑的仿铝板涂装等。水性氟碳涂料可以喷涂、滚涂和刷涂，在建筑外墙涂装中基本工艺如下：
    1、基面处理及要求：
    （1）墙体及水泥砂浆墙面需经过充分的养生干燥，一般夏季在4周以上，冬季时间延长一倍，使得墙体中的水份及碱份充分析出，含水率在10%以下，墙面的PH值<10；
    （2）墙面需清洁、无尘、无疤痕、无油污、无霉藻；
    （3）如有裂缝要先行处理，对于大裂缝要切开填充腻子处理，小裂缝用腻子封闭；
    （4）视墙面状况及业主装饰设计要求，确定墙面是否需要进行刮涂腻子找平；一般情况下，墙体平整度达到2-3mm/2m，即可直接涂装，如有更高要求，则要刮涂外墙腻子。
    （5）对于仿铝板涂装，考虑到平整度及抗开裂性，则需刮涂抗裂腻子至平整度达到1mm/2m，已达到铝板效果。
    2、对于平涂效果，基面处理好后，可以直接涂刷水性封闭底漆（白色）；对于浮雕质感效果涂装，则先用拉毛或弹涂骨料做出相应效果，再涂刷水性封闭底漆（白）；
    3、常温下底漆涂装完6小时，即可涂刷水性氟碳漆，通常情况下，涂刷2道，每道间隔6小时以上。需注意的几点是：（1）根据现场情况，添加不超过10%的水来调整粘度；（2）每次涂刷要均匀，不可过厚，不可有刷痕，颜色、光泽要均匀一致；（3）仿铝板效果水性氟碳金属漆建议喷涂，不可加水或极少量加水，喷涂时注意保护，防止漆雾污染影响装饰效果。
    4、注意事项
    1）、水性氟碳漆施工前应安排好能足够一次性完成一个工作面的工程量的工人；
    2）、最后一度主涂层涂装时应确保一个工作面一次涂装完成，以免留下涂装接痕；
    3）、避免在基面温度极高下涂装，如必须施工也应采取适当降温措施；尽量避免太阳下施工，这样容易产生脚手架的施工印及漆雾；
    4）、环境相对温度应在85%以下，涂装前确保基面含水率10%以下，PH值10以下；
    5）、施工时建筑物节点部位的施工要一步到位，再进行下一个节点部位的施工。
    6）、****施工温度10-35°、湿度50%—85%、风力三级。
    水性氟碳涂料的价格大幅度低于油性氟碳涂料的价格，仅比优质的硅丙涂料略高，而耐老化性能却高于优质硅丙涂料2-3倍。由于该涂料具有超耐候性、耐沾污性等优异特性，从性能价格比分析，经济效益明显高于一般的水性涂料。由于水性氟碳涂料的施工工艺与一般水性涂料工艺相同，降低了推广应用的难度，容易被施工单位所接受，也便于保证施工质量。另外对于近年来较为流行的砂壁状质感涂料、水包水多彩涂料，采用水性氟碳清漆作为罩面层，其高耐候性、高耐水耐污染性对提高砂壁状质感涂料、水包水多彩涂料的耐水耐污性必然极有帮助，能显著提高涂料的整体寿命。建筑外墙装饰采用水性氟碳涂料，是性价比极高的明智选择。

装饰墙漆施工的重点

      墙漆是家庭装修中用于墙面的主要饰材之一。在基础装修费用中占了相当的比例。墙漆对施工工艺有较高的要求，今天小编就带大家来看看常见的三种漆各有哪些特色和注意事项。

    1：常见两种漆使用要分清
    在家庭装修中，墙漆是最常见的家装材料。常见的墙漆有三种，每一种的用途和性能都不同。现在，大家来认识这两种墙漆。
    底漆：提高附着力
    底漆是油漆系统的第一层，用于提高面漆的附着力、增加面漆的丰满度、提供抗碱性、提供防腐功能等，同时可以保证面漆的均匀吸收，使油漆系统发挥****效果。底漆侧重于提高附着力、防腐功能、抗碱性等。
    内墙漆：安全耐水洗
    内墙漆主要可分为水溶性漆和乳胶漆。一般装修采用的是乳胶漆。乳胶漆即是乳液性涂料，按照基材的不同，分为聚醋酸乙烯乳液和丙烯酸乳液两大类。乳胶漆以水为稀释剂，是一种施工方便、安全、耐水洗、透气性好的的漆种，它可根据不同的配色方案调配出不同的色泽。

    2：使用好底漆做好第一层
    底漆是油漆系统的第一层，用于提高面漆的附着力、增加面漆的丰满度、提供抗碱性、提供防腐功能等，同时可以保证面漆的均匀吸收，使油漆系统发挥****效果。
    施工工艺：一次施工到位
    墙体最后一道外粉应争取一次施工到位，批刮平整。新水泥墙面保持30天以上的成熟期，使墙面碱性小雨12，含水率低于10%。除去墙面剥落和松浮的久漆或涂料，施工环境温度不宜低于5摄氏度，不宜高于35摄氏度。
    施工要求：远离明火
    须避免吸入溶剂蒸汽，眼睛、皮肤不得接触本产品；施工时须保持充足的通风；远离火星和明火，包装如果已开封，应尽快用完；注意包装上的安全标签。
    注意事项：雨天停止施工
    施工前检查产品不应有沉淀、结团现象，如有应充分搅拌均匀，遇阴雨天气应停止施工。底漆和面漆应同时施工，以免涂上底漆的路面重新沾尘变脏。施工时严禁接触烟火，抗碱封闭底漆勿与聚酯类油漆同时施工。施工场所温度低天5℃，相对湿度大于85%时，请勿施工。产品应存放于0℃-40℃之间阴凉通风干燥处，避免阳光直射。
    施工技巧：墙面保持平整
    施工前，墙面必须清洁、干燥、平整、无松动。不平处先用腻子填平，干燥后打磨平整，并除去灰尘。若墙面有旧漆，应清除干净。刷涂用辊涂或无气喷涂的方法，用清水稀释。封闭底漆只需1层，外墙面漆或内墙乳胶漆2-3层。

    3：内墙漆方便基层要做好
    内墙漆，是指粉刷在室内墙壁上的漆料。装修一般采用的内墙漆是乳胶漆。乳胶漆是一种施工方便、安全、耐水洗、透气性好的的漆种。
    施工工艺：基层处理
    首先进行基层处理，将表面清扫后填补孔洞和磨平。之后就要进行第一遍满刮腻子并磨光，还要进行第二遍刮腻子和磨光。在腻子干透后就要进行封底漆，封完底漆4小时后进行第一遍乳胶漆和磨光。间隔6小时以上再进行第2遍和第3遍的乳胶漆。最后就是进行大清扫，清除遮挡物和飞溅的涂料。
    常见问题：容易掉粉
    容易掉粉，墙面漆膜表面出现一薄层粉化物，擦拭就会掉落。膜光泽不均一，明暗分布，常出现于丝光、半光墙面漆产品。漆膜颜色发生均匀或不均匀变化，整体发花，尤其是红色或黄色。
    注意事项：减少刷毛掉落
    根据施工现场情况，按合适的比例稀释原漆。选择合适的施工工具，刷子以4-6"的羊毛刷为宜，使用前可用胶水在刷毛跟部涂刷，以减少施工时刷毛的掉落；辊筒以优质短毛辊筒为宜，辊毛应无明显黏附接缝；无气喷涂得到的漆膜是最理想的，但辅助工作较为烦琐在使用涂料前先按桶上说明将其充分混合搅拌，并停放待消泡后方可施工。
    施工技巧：不要越过界
    油漆到墙面力缘的时候，为了不使油漆越过界线，可以用尺或硬纸(木)板做辅助工具，抵住边线，沿着刷即可达到俐落的效果。要粉刷弧形的区域时，要用好撕的胶带框出弧形的曲线，这样就可以把曲线粉刷得很漂亮。粉刷墙壁时用垂直的刷法，每次涂刷约两尺的宽度，可不时用水平刷法抹平。全部粉刷完毕时，再用微沾涂料的刷子在墙上黄刷一次，就消除所有的直纹。

 装饰涂料区别大 水性漆更加环保

    涂料、油漆大不同
    装修房屋的时候我们经常谈到的就是油漆和涂料，很多消费者可能都会把他们混为一谈，其实不然，油漆和涂料虽然有很多相似点，但是还是有很大区别的。
    要了解涂料、油漆的不同，首先得知道什么是涂料，什么是油漆。涂料，一般是指涂刷在物体表面，能形成包含，装饰活特殊性能（如绝缘，防腐，标志等）的固态涂膜的一类液体或固体材料的总称。同时也包含了油性漆，水性漆，还有粉末涂料。而油漆，一般指的是以有机溶剂为原料，或无溶剂型高固体的油性化学溶剂。其中，油漆又可以具体分为油性漆和水性漆两种。油性漆都是属于易燃溶剂，在物流运输方面是以危险品来定义油漆，这一点也是该行业的一个特殊属性。水性漆是用水做稀释剂的液体涂料。水性漆与油性漆****的区别是不需要添加任何固化剂，稀释剂等化学溶剂，只需要用到水来进行调配就可以。我们常说的乳胶漆就是最常见的水性漆，用水才能开稀，如果用天那水之类的溶剂是没办法跟乳胶漆进行反应开稀的。
    水性漆更环保
    首先，油性漆的装饰效果极好，因为它含有清油的作用，其颜色靓丽，光泽度好，漆膜饱满，其形成的各种图案美观整洁，所以它还被当做许多物体的装饰材料。
    然而，油性漆由于其本身的特性，导致其安全系数大大降低。油性漆本身含有诸多高度易燃物质，例如苯、甲苯、二甲苯、丙酮和天那水等等。这些物质都是具有很低的可燃点。相对而言，油漆代理水性漆以水作为溶解剂，决定了其本身不燃不爆的特点。
    从环保性上说，水性漆是以水作为溶剂的涂料，因此具有良好的环保性，由于其低于国家的VOC含量，它气味低，没有毒性。而对于油性漆，在稀释时以香蕉水等有机溶剂来稀释，这些有机溶剂中含有有毒的苯类产品，这些苯有机体会产生刺激性气味。因此，油性漆环保性能还是没水性漆好。
    从二者的质量性能上看，水性漆具有特殊的水性聚氨酯体系，因此可以在很快的情况下干燥。而油性漆则需要涂刷多遍才能让漆膜凝固。水性漆具有防老化、不易变黄的特点，而油性漆则无法持久保持刚粉刷出来效果的缺点。
    经过分析，相信读者们已经对油漆涂料有所了解了，其实，油漆就是涂料中的一个种类，油性漆、水性漆溶剂不同又各具优势，这下，消费者们再去涂料市场就不会“晕菜”了。

花岗岩石漆与真石漆特性对比

    花岗岩石漆，属新型纯水性化的不含任何溶剂型物质的砂壁状建筑涂料，富有花岗岩的风格，花岗岩的内涵，花岗岩的高贵，花岗岩的品位，是传统天然真石漆的升级换代品种。经喷涂装饰后大花纹、大点子、好看、牢固，酷象石材的丰富质感，给人以天然花岗岩般庄重、粗犷、大气的视觉享受。单一枯燥的砂壁状真石漆或其他建筑涂料均缺乏花岗石纹理的艺术风骨，均无法与花岗石漆的效果相媲美。
    真石漆主要由高分子聚合物、天然彩石砂及相关助剂制成，干结固化后坚硬如石，看起来像天然真石一样。真石漆具有防火、防水、耐酸碱、耐污染。无毒、无味、粘接力强，永不褪色等特点，能有效地阻止外界恶劣环境对建筑物侵蚀，延长建筑物的寿命，由于真石漆具备良好的附著力和耐冻融性能；因此特别适合在寒冷地区使用。真石漆具有施工简便，易干省时，施工方便等优点。
    两者从材料的组成来说，岩片漆所采用的乳液多为硅丙乳液，而真石漆多采用苯丙或纯丙乳液，乳液的种类决定了，材料的使用寿命。再有岩片漆中会增加复合岩片，使之达到仿花岗石的效果，而真石漆虽然目前也可以做成两三色的，但是它所采用的都是几种天然彩石砂混合而成，无法达到仿花岗石的作用。

涂料常用指标检测方法
    一、成膜厚度检查：
    应采用针穿刺法每100平米刺三个点，用尺测量其高度，取其平均值，成膜厚度应大于2毫米。穿刺时应用彩笔做标记、以便修补。
    二、断裂延伸率检查：
    在防水施工中，监理人员可到施工现场将搅拌好的料，分多次涂刷在平整的玻璃板上(玻璃板应先打蜡)，成膜厚度1.2-1.5毫米，放置7天后，在1%的碱水中浸泡7天，然后在50℃土2℃烘箱中烘24小时，做哑铃型拉伸实验，要求延伸保持率达到80%(无处理为200%)。如达不到标准，说明在施工中乳液掺加比例不足。
    三、耐水性检查：
    将涂料分多次涂刷在水泥块上，成膜厚度1.2-1.5毫米，放置7天，放入1%碱水中浸泡7天，不分层，不空鼓为合格。
    四、不透水性检查：
    在有条件下，应用仪器检测，其方法是将涂料按比例配好，分多次涂刷在玻璃板上(玻璃板先打蜡)，厚度为1.5毫米，静放7天，然后放人烘箱内50℃±2℃烘24小时，取出后放置3小时，做不透水实验，不透水性为0.3MPa。保持30分钟无渗漏为合格。
    若条件不具备，可用目测法检查防水效果，方法是将涂料分4—6次涂刷到无纺布上，干透后(约24h)成膜厚度为1.2-1.5毫米，做成缓盒子形状吊空，但不得留有死角，再将1%碱水加人盒内，24h无渗漏为合格。
    五、粘结力检查：
    G型聚合物防水砂浆，可直接成形“8”字模，24小时后出模。放人水中浸泡6天，室内温度25℃±2℃干养护21天，做粘结实验。G型防水砂浆，灰：水：胶=1：0.11：0.14，G型防水砂浆为2.3MPa。
    将R型涂料和成芝麻酱状，将和好的涂料涂到两个半“8”字砂浆块上，放置7天做粘结实验，R型配比(高弹)，粉：胶=1：1.4;(中弹)，粉：胶=1：0.8-1。R型为0.5MPa，大于等于粘结指标为合格。
    六、低温柔度检查：
    在玻璃板上打蜡，将施工现场搅拌好的涂料分多次涂刷在玻璃板上，成膜厚度1.2-1.5毫米，干透后从玻璃板上取下，放置室内(25℃±2℃)7天，然后剪下长120-150毫米，宽20毫米的条状，将冰箱温度调至-25℃，将试片放人冰箱内30分钟，用直径10毫米圆棒正反各缠绕一次，无裂纹为合格。如有裂纹说明乳液低温柔度不够。
    注：G型防水砂浆只做常规检查、不透水性、粘结强度检验。样品应在施工现场抽样做试片，涂刷试片应用十字交叉法。每遍涂刷成膜厚度为0.25-0.35毫米。


白色乳胶漆施工使用注意事项
    1、粘接操作时，使用温度不得低于7C。
    2、不耐高温，超过95C，将导致胶层强度下降。
    3、根据不同用途，本产品可用水稀释，但需将本产品生温至超过30，并用高于30C的水缓慢加入搅拌均匀方可使用，不可用10C以下冷水稀释。
    4、开始使用后，应将白乳胶盖子盖严，为了防止结皮，可洒一层水，使用时搅拌均匀。
    5、使用前，加入少许盐酸，可提高固化速度。
    6、可与其它拒水性树脂混合配成双组份产品，提高产品粘接强度、耐水性和耐热性，缩短固化时间
    7、本产品总体是安全的，但不能吞入或溅入眼睛。若不慎碰入口中或眼睛，马上使用大量的清水冲洗。
    8、勿将本产品倒入河道或下水道，以免造成污染或下水道阻塞。使用后剩余物，静置存放，待干燥成膜后以固体废弃物处置。
    9、主要成分：聚乙烯醇、醋酸乙烯、添加剂
    10、贮运：必须储存于阴凉、干燥、温度5C以上的环境，严密罐保质期12月以上。储运时应轻装、轻放，防止倒置、挤压和暴晒。

涂料油漆中九大毒物需要警惕
    在油漆涂料中经常会接触到一些有毒害作用的物质，这些物质会对环境和人体健康造成一定的毒害作用。
    (一)甲苯、二甲苯
    甲苯、二甲苯在溶剂分类中属中等毒性溶剂，对人体具有麻醉、刺激作用，高浓度时对神经系统有毒害作用，但在人体内残留毒性低，一般可经代谢排除。空气中最高容许浓度为100mg/m3。
    长期接触甲苯、二甲苯的人不宜饮白酒，更不宜饮用过量高度白酒，因为酒精会延长其在体内的滞留时间，对健康极为不利。工作场所应保持空气流通以降低其在空气中的浓度。
    (二)苯
    苯属于剧毒溶剂，是一种气味芳香，易挥发的有机物，对人的神经系统有麻醉和刺激作用。少量的吸入也会对人体造成长期的损害。苯能在神经系统和骨髓内蓄积，使神经系统和造血组织受到损害，引起血液中白血球、血小板数减少，长期接触可引起白血病。
    (三)乙二醇醚类溶剂
    乙二醇醚类溶剂在体内经代谢后会形成剧毒的化合物，对人体的血液循环系统和神经系统造成永久性的损害，长期接触高浓度的乙二醇醚类溶剂会致癌。另外，乙二醇醚类溶剂会对女性的生殖系统造成永久性的损害，造成女性不育。
    (四)TDI(中文名称为甲苯二异氰酸酯)
    TDI具有低的蒸汽压，对人体眼角膜有强烈的刺激作用，造成眼部红肿。TDI蒸汽经人体吸入后，会损害人体肝、肾功能，长期接触高浓度的TDI蒸汽会致癌。在聚氨酯(PU)类油漆中，固化剂组份游离TDI<0.5%，基本对健康无害。“经典”爱家健康漆游离TDI含量<0.02%，低于国家强制标准10倍，避免了游离TDI对人体的损害。
    (五)重金属
    重金属主要存在于色漆中，主要来源于色漆中的颜料部分。人体摄入重金属过多，会造成慢性中毒。重金属影响儿童的生长发育，特别对儿童智力发育造成不良影响，部分重金属可在脑部及内脏器官中残留，对肝、肾等造成永久性伤害。
    (六)邻苯二甲酸酯类增塑剂
    邻苯二甲酸酯类增塑剂是挥发性油漆中用量****、用途最为广泛的增塑剂，此类增塑剂对成人健康没有明显的不良作用，但会对儿童的发育产生不良影响，主要是造成儿童性早熟。
    (七)VOC
    VOC即挥发性有机化合物，据不完全统计在我国油漆行业每年向大气排放约300万吨有机挥发物，直接对大气环境造成污染，破坏人类生存环境，损害人体健康，造成巨大的资源浪费，与当今再生可持续发展的经济模式格格不入。
    (八)甲醛
    甲醛是一种刺激性气体，会损伤呼吸道及内脏，主要存在于粘合剂和水性漆中劣质墙体腻子也是一大主要来源。
    (九)氡
    氡是一种无色、无味的放射性气体，比空气重7.5倍，系铀、镭等放射性元素的衰变产物。氡气经ɑ衰变后，产生的短寿命子代产物，统称为氡及其子体;氡遍布土壤、水及空气之中。在含铀系物高的土壤或岩石中，氡的浓度较高。氡由地下、地上水和建筑矿物质中的铀放射出来，进入室内，并在通风不好的地方积累;氡是气体，而氡子体却是固体。在室内，大多数氡子体吸附在空气中悬浮的细小的微粒上。当吸入氡的短寿命子体后，其不断沉积在呼吸道表面，在局部区域内不断积累，可导致肺癌、白血病及呼吸道等疾病。因为在肺里面，氡子体能释放出ɑ粒子，同时也能释放出ɑ粒子和r射线，从而对肺产生危害。

涂料装饰过程中常见问题
    在正常成膜的情况下，乳胶漆漆膜的硬度与乳液的含量关系不大，主要取决于所采用乳液的种类。如果所用乳液的玻璃化温度较高，则正常成膜后漆膜的硬度也较高。
    固化不好
    设备(灯)使用时间长，照度不足或车速太快。产品储存时间长或引发剂失效溶剂添加量过大或溶剂沸点高更换紫外灯管、或者适量的减慢车速，使设备在额定条件下运行。产品应在保质期内使用，若超出保质期，应交生产方进行处理。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。
    乳胶漆表干得更快可采用什么措施
    乳胶漆没有催干剂，如果想要干得快一些，可以将体积固含量提高，并且减少配方中成膜助剂和丙二醇/乙二醇的用量。当然，需要考察其它相关性能是否受到太大的影响。
    涂布的产品表面有滚痕(桔皮)
    生产环境温度过低或选择产品粘度大设备涂布辊间隙过大适当的改进工艺，进行升温处理或与生产方联系改用适当粘度的产品。调节辊距，使其达到适当的距离。
    油性涂料(漆)与水性涂料(漆)的区分
    油性涂料的载体是有机溶剂，比如醇酸漆和聚氨酯漆即是油性涂料。水性涂料的载体是水，比如常用的建筑装饰漆乳胶漆即是水性漆。油性涂料和油性漆在概念上没有区别。同样，水性涂料和水性漆在概念上没有区别。
    涂料产品表面有气泡
    系统不稳定有漏气现象加入过多低沸点溶剂在生产前应对系统进行检查，保证加料系统的密闭性。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。
    漆膜表面脱涂
    基材表面被污染。选用的产品不恰当。应保证生产用基材的清洁干燥、必要时应进行除油、除尘。UV固化产品有很强的专一性，根据生产的需要正确的选择使用。
    漆膜附着力差
    紫外灯照射强度不够导致固化不充分。基材表面被污染。稀释剂选择不当。选用产品不正确。对紫外灯进行照度检测，若比定额明显降低或严重的不稳定，应及时更换灯管。应保证生产用基材的清洁干燥、必要时应进行除油、除尘。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。UV固化产品有很强的专一性，根据生产的需要正确的选择使用。
    漆膜的光泽度有偏差
    紫外灯照射强度和车速有偏差。稀释剂选择不恰当。对车速和灯具进行调节，让设备在额定的条件下运行，以保证产品的质量。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。
    什么是污点封闭底部漆
    所谓污点封闭底漆也是一种底漆，与普通底漆不同的是，这种底漆有渗透性能够封闭混凝土毛细孔，同时，这种底漆还具有遮盖力，能够遮盖基材上的污渍。
    在原来贴有瓷片的老房子上面能不能用乳胶漆？
    客户计划使用瓷砖装修客厅的内墙，并在瓷砖表面涂刷乳胶漆改变颜色及外观。建议：因普通的乳胶漆在瓷砖表面的附着力都不太理想，关键是要先施工专门为瓷砖设计的乳胶漆底漆，然后再施工乳胶面漆。
    涂料产品表面有灰尘
    生产设备除尘不好。产品被污染。生产时，应保持加料系统、涂布辊和干燥设备的清洁。各产品间严格禁止混用。
    如何判断出钛白粉的遮盖程度？可以用什么方法检测？
    可以用测定对比率的方法来判断钛白粉的遮盖力。至于如何测定对比率，可以参考国标GB/T9756-2001《合成树脂乳液内墙涂料》中的对比率试验方法。
    产品表面粘或有油状物析出
    紫外灯照射强度不够导致固化不充分。稀释剂选择不当。对紫外灯进行照度检测，若比定额明显降低或严重的不稳定，应及时更换灯管。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。
    如何检测出某种乳液的玻璃化温度？
    乳液玻璃化温度的测量是一件复杂的事件。测试方法不同，测得的玻璃化温度也不同。DSC(差示扫描量热仪）是测量玻璃化温度最常用的仪器。对于配方设计师来说，更应该关注乳液的最低成膜温度(MFFT)，并可用MFFT测试仪测定最低成膜温度。
    产品有凝胶点
    储存不当生产环境紫外线防护不足。产品应避光保存，严禁在紫外光灯下暴露，在日光下曝晒。
    色漆附着力差或出现皱褶现象
    设备(灯)使用时间长，照度不足或车速太快。产品储存时间长或引发剂失效。溶剂添加量过大或溶剂沸点高。更换紫外灯管、或者适量的减慢车速，使设备在额定条件下运行。产品应在保质期内使用，若超出保质期，应交生产方进行处理。产品不宜加入溶剂，若有必要情况，应在生产方技术人员的指导下进行。

油漆流坠预防大全
    油漆在基层表面出现下滴、下垂、漆膜不平的现象都可称之为油漆流坠。主要原因有配制的油漆太稀，附着力差，部分油漆在重力作用下产生流淌；涂刷或喷漆太厚，漆膜过重下坠；施工环境温度过低，漆膜干得慢；油漆中含重质颜料过多，部分油漆下垂；物体基层表面不平，漆膜厚薄不均匀，干燥速度不同，漆膜过厚的部位容易流坠；物体基层表面有油、水等污物与油漆不相容，影响黏结，造成漆膜下垂。
    那么防止油漆流坠可采取哪些措施呢？首先我们要选择质量好的油漆和挥发速度适当的稀释剂，并控制其渗入量。其次物体表面应处理平整、光洁，清除表面油、水等污物。再次施工环境温度应符合油漆种类的标准要求，如清漆宜在20至27摄氏度，并在3小时以内涂刷完成。再次涂漆时应按工艺程序进行：先竖向、横向、斜向，最后再竖向将油漆理平，使油漆的涂膜厚度均匀一致。最后喷漆时的喷枪移动速度及距离物体的远近要控制均匀，按规定工艺程序进行，先竖向喷，环向喷，再横向喷，使漆膜形成均匀，厚薄一致。
    油漆膜的表面粗糙具体表现为油漆成膜之后，表面不平，有砂粒状凸起或小气泡状。原因主要有漆料内颜料过多或颗粒太粗；漆料本身不干净，混有杂物，没过筛就使用；调配油漆时的环境气温低，漆内的气泡没有完全散开排出；物体表面未清理干净，有砂粒等杂物，涂刷时混入漆膜内；使用的盛具（刷子、漆桶、喷枪等）不洁净，有残留杂物带入油漆中；施工环境清理及防护不够，涂刷中有灰尘、风沙等杂物粘到刷子上或落在漆膜上。
    防止漆膜表面粗糙，我们同样有几个注意事项：首先要选择质量好的漆料，使用前必须过细筛，调和均匀，无气泡后再使用。接下来要注意将物体表面清理干净，保持其平整、光洁、干燥。然后合理安排各工种施工顺序，保证涂漆的施工环境无杂物、无灰尘是非常重要的。最后一定要注意不准重复使用盛过不同型号、不同性能漆料的器具，需要时应将其残留物清除干净后再用。
    油漆产生粘手感的预防方法：
    1严格按说明书要求进行配比，使用前应该充分搅拌。
    2一次涂刷不宜过厚，一般为0.5毫米。
    3每涂刷一次须待干燥、经打磨后在涂第二次。
    4注意环境条件的变化，做好防潮、防低温工作。
    5彻底清除被涂物表面的油污、松脂等。

建筑装饰涂料的选择与施工
    建筑的内外墙面采用涂料作饰面，是各种饰面作法中最为简便、最为经济的一种。本文主要通过对涂料的选择和施工控制这两个重要环节的分析，总结提高建筑装饰工艺质量的方法，可供同行参考与借鉴。
前言
    在建筑立面装修中，高级装饰涂料以其经济美观、耐老化、粘接力强、色彩富于变化而长盛不衰。但建筑涂料在使用过程中，由于选择和施工方法不当，影响了建筑物的工程质量及装饰效果，甚至会给建筑工程带来意想不到的危害。因此认真选择建筑装饰涂料，掌握正确的施工方法，对建筑装饰工程质量的提高、保证装饰效果有着积极的促进作用。
一、建筑涂料的选择问题分析
    1、按不同基面材料选择涂料； 如混凝土、 水泥砂浆等无机硅酸盐底材用的涂料， 必须具有良好的耐碱性。
    2、按装饰部位选择涂料： 如外墙涂料应突出其耐候性；内墙涂料应注意其饱满度， 机械稳定性等。
    3、按地理位置和施工季节选择涂料： 南方地区要考虑材料的耐水、 防霉性能； 北方则应注意其耐冻融性； 雨季要求涂料的初耐水性；季则要选择成膜温度低的涂料。
    4、对涂料质量的选择： 除了选择涂料的品牌、性能外，要格外注意涂料的有效期和在储存期间发生的“ 病变” 。
二、建筑涂料施工过程中的控制问题分析
    由于施工方法不当，涂料仍然会产生粉化、变色腿色、起皮剥落、长菌、咬底等现象。
    1．粉化现象。
   （1）涂漆后不久即出现过多的粉化，是由于涂料树脂耐候性差，墙体表面未加处理，涂刷时温度低，成膜不好或涂刷时渗水太多引起的。
   （2）墙体潮湿或碱性过大，未使用封闭底漆对墙体表面进行封闭保护，使墙体表面的碱性对漆膜表面造成破坏。
   （3）用了低档的、颜料含量高的涂料。
   （4）在外墙上使用了内墙涂料。处理方法：将粉化物清理干净后涂刷底漆进行封闭。随后涂两层外墙涂料即可。
    2．起泡现象。
   （1）由于水份透入漆面内或墙体表面潮湿，导致漆层失去了粘附性，以致在物体表面上起成泡状。
   （2）施工过程中未按施工要求进行施工，未等底漆表面干透就进行第二遍或第三遍涂刷，造成底漆的水分或溶剂无法挥发出来。
   （3）涂装在阳光直射下的表面进行。
   （4）在潮湿的表面上涂装溶剂型或醇酸涂料。
   （5）乳胶漆干后不久，特别是表面预处理不够充分时，就暴露在露水、湿汽或雨水中。
    处理方法：
   （1）要预防起泡现象，可先刷上一层优质底漆，水份就无法透入墙体内。
   （2）若漆面有严重的起泡现象，必须将全部漆面刮除，让表面干透后再上漆。若是局部性的起泡，则将个别的起泡刮除，把刮涂部分的边缘磨平滑，先涂刷一至二遍底漆，然后才刷面漆。
   （3）基层充分干燥后再上漆。
    3．水印现象。
   （1）由于物体有水份，导致漆面出现斑块，其颜色通常比原色较深。若物体表面未干燥就上漆，就会出现水印。要避免此种现象，只需待墙面干透后才上漆即可。
   （2）漆出现水印极可能是外墙或管道渗透，应立即查明原因。
   （3）使用耐水性差的乳液或配方中表面活性剂加量太大。处理方法：若水印的幅度相当大，宜将漆面刮除。将导致水印的水份隔除，待墙面干透后才重新上漆。选用耐水性好的乳液。
    4．咬底现象：
    这是一种面漆溶胀底漆的弊病。原因是由于底漆未彻底干透就涂刷面漆，或前道漆与后道漆不配套所引起的漆膜鼓起移位、溶解、起皱、收缩、脱落等。多见于溶剂型涂料。处理方法：涂层施工必须按指定的时间间隔，头道漆要彻底干透后再涂第二层，用配套体系的漆涂装。
    5．流挂现象。
    涂料在非平面上施工产生向下流淌的现象，形成眼泪或波纹状的外观。引起此现象的原因是涂料稀释过度或涂料本身粘度太低，一次性涂刷过厚，喷枪嘴与被涂表面靠得太近。处理方法：把墙体重新打磨平整，按正确的比例稀释重新正确施工或调整涂料本身粘度。
    6．剥落现象。
    这是漆层从物体表面上脱落的现象，导致剥落有下面诸多原因：漆层下面水份凝结，物体表面扩张或收缩，旧漆面上有水份、污垢、油脂或粉化；基层本身不结实等等。处理方法：要避免漆面剥落，涂刷之前物体表面必须彻底清洁及干燥，将旧漆面上的粉尘全部清除。为确保表面绝对平滑，凡有孔隙之处需补平。
    7．变色现象。
    涂料过早的颜色变淡，这种现象通常出现在阳面，被充足阳光曝晒的表面上。使用耐候性差的颜料；基层未充分干燥，湿度过大，ph值过高等都会引起退色。处理方法：选用特别配制，品质上乘，耐候性好的颜料，并保证基层充分干燥。
    8．缩孔现象。
    在涂料施工和干燥过程中产生了气泡，当气泡在漆膜中破裂后，形成了小而圆的凹坑。处理方法：所有涂料在涂装时都会产生一定程度的泡沫，而优质涂料会使气泡在涂料未干时破裂，从而得到良好的流平性和外观。避免过度辊涂或刷涂，或不要使用存放一年以上的涂料。涂装高光或半光涂料时要用短毛棍筒，而且在多孔的表面上涂装时，要上一道封闭剂或底漆。有问题的地方在重新涂装前要先打磨。
    9．刷痕现象。
    涂料施工涂膜表干后产生未能流平的痕迹，明显地影响涂膜的外观，产生的原因有：其一，施工粘度过高，涂膜干燥过快，涂料假稠性能过强；其二，产品本身质量不高，流平性不好。处理方法：选用合适的辊筒，避免对涂料和基础使用太长的绒毛。涂装乳胶漆的辊筒要先湿润，并甩去多余的水分，不要让涂料堆积在辊筒的两端。从靠近天花板的拐角处开始辊涂，并在向下0.3m墙面区域内涂装。以锯齿辊筒从下向上移动以减少涂料的飞溅，然后，不要让辊筒离开墙面，连贯而平行地涂满整个锯齿图形。
    10．接痕现象。涂装时，干湿涂层搭接处的颜色加深或光泽度提高的现象。成因主要是涂料稀释比例波动过大，或涂装时未能保持“湿边”状态。
    处理方法：
   （1）涂装前向前涂完一块区域后，再反向涂装刚上过漆的区域以保持“湿边”。这种方法有助于得到均匀平滑的外观效果。最好的方法是缩小待涂区域的面积，且在自然连接处中断。
   （2）保持统一的稀释比例。行业内流传着这样一句话：“三分漆，七分施工”。可见涂料施工技术对最终装饰效果的影响。专业的施工队伍和专业的施工质量管理规范是形成完美装饰效果的重要保证。
三、其他注意事项
    1．仿石涂料施工。
   （1）大墙面喷涂施工宜按1.5m2左右分格，然后逐格喷涂。
   （2）底层涂料可用辊涂，刷涂或喷涂工艺进行。喷涂主层材料时应按装饰设计要求，通过试喷确定涂料粘度、喷嘴口径、空气压力及喷涂管尺寸。
   （3）主层涂料喷涂和套色喷涂时操作人员宜以二人一组，施工时一人操作喷涂，一人在相应位置指点，确保喷涂均匀。
    2．浮雕涂料施工。
   （1）底层涂料可用辊涂或喷涂工艺进行。喷涂主层涂料时，应控制涂料的粘度，并根据凹凸程度不同要求选用喷枪嘴口径及喷枪工作压力，喷射距离宜控制在40-60cm，喷枪运行中喷嘴中心线垂直于墙面，喷枪应沿被涂墙面平行移动，运行速度保持一致，连续作业。
   （2）压平型的主层涂料，应在主层涂料喷涂表干后，用塑料辊筒将隆起的部分表面压平。
   （3）水泥系的主层涂料，应采取遮盖养护，必要时浇水养护。干燥后，采用抗碱封底涂饰材料，再涂饰面层涂料二遍。
    四、结语
    正确选择建筑装饰涂料是提高涂料工艺的前提，要综合考虑多方面因素才能做到有的放矢，保证材料的可靠性。掌握正确的涂饰方法，严格按操作规程施工，这是提高工程质量的关键。选择与控制是促进建筑装饰涂料健康发展的必要保证。


外墙皇彩石涂料施工方案
一、工程概况：
二、编制依据：
    《外墙涂料施工质量验收规范》G-139757
    《建筑分项施工工艺标准》（第二版）
    《建筑安装工程资料管理规定》DBJ01-51-2003
    《建筑施工安全检查标准》5GJ59-99
    《建筑机械使用安全技术规程》JGJ33-86
    《建筑工程施工现场使用电安全规范》GB50194-93
三、工程材料
    Y20找平腻子
    Y42柔性腻子
    天虹101底漆
    皇彩石专用底漆
    皇彩石主材
    透明保护漆
    胶带及其它辅料
四、施工机具：
   空压机  搅拌器  其它小型机具  专用喷枪
五、施工部署：略
六、施工管理特殊办法
    1.施工中采取OEC管理制度（问题日清制）：
    要求每天完成的任务是否合格，完成后是否达到公司标准，是否有不合规定的人、事及作业面积一查到底，如果出现客户投诉、停工、返工，按严重触犯公司纪律处理，监管人员将没有公司续签合同的资格。公司对现场的监管人员要求采取走动式、培训式、好与坏成品比较方式，耐心细致，管与教方式管理。工长要做到24小时为客户服务，接受指令及特殊指令。工程监管人员对工长的监管采取正常工作日，包括周六、周日不休息，随时参加现场的任何相关会议。监管人员在工作中，公司都配有随身汽车，以便处理各种工具、设备及其它突发事件。
    2.每周公司由总经理带队，每周对各工地进行实地检查，并开出内部验收单，凡不合格的监管、包工长一律延缓人工费的支付，严重的给予罚款，用经济办法坚持周周检查，经实践证明，此办法可以确保工程施工无任何事故。
七、施工工艺流程
    工艺流程：
    现场勘察、记录、成品保护→抗裂砂浆点补→Y20柔性腻子找平→弹线、贴胶带、做分隔缝→薄刮一道Y42柔性腻子找平→撕胶带→打砂纸、养护→涂天虹101底漆一遍→涂skk皇彩石专用底漆一遍→贴胶带、做分隔缝→喷涂皇彩石主材→描缝→喷透明保护面层→交工。
   （1）现场勘察、记录、成品保护：认真检查墙面、洞口边角平整度，阴阳角顺直，有无损坏，如有破损，进行修补，检查阳台铝合金窗框与施工墙之间有无空隙，对有缝隙部位进行填补。基层表面有无凹凸不平之处，及时发现问题并记录。对门窗等成品采用透明胶带保护；
   （2）抗裂砂浆点补：检查墙面的平整度，根据检查结果，平整度有大的缺陷的部位进行修补;凹点可采取用抗裂砂浆局部点补，凸点进行打磨处理，起到初始找平作用；
   （3）Y20腻子找平：根据现场作业条件，采用Y20柔性腻子对基面进行找平处理；由硅酸盐抗裂纤维组成，抗裂性强，并能起到非常好的找平作用。注：在施工时腻子加水不超30%；
   （4）弹线、贴胶带、做分隔缝：根据设计方案，在墙面弹线，根据图纸要求分格、弹线，并依据缝的宽窄、深浅选择分格条、粘条。要保证位置准确，要横平竖直；
   （5）薄刮一道Y42柔性腻子：薄刮一道Y42柔性腻子，Y30柔性腻子粒径比Y20柔性腻子细，对墙体及涂料具有极强的粘结力。具有良好的防水性及透气性，确保墙体及漆面的干爽。耐人工老化试验证明，无起皮，无开裂，无剥落。具有良好的柔韧性，可抵消温度应力的破坏作用；
   （6）撕胶带：在薄刮Y42柔性抗裂腻子过程中，应在柔性腻子半干状态时及时将分格条起出。并将缝内清净；
   （7）打砂纸、养护：撕完胶带后，用砂纸分块打磨，将缝边毛疵打磨光滑，将块内凸点打磨平整。经打磨完后，表面无明显批刀痕迹，无松动、空鼓部分，经检验达到要求后可进行水养护；
   （8）天虹101封闭底漆：涂刷前基层的含水率应小于10%。101封闭底漆有超强的附着力，耐水耐碱性强，底漆干透时间约60min。其作用是强化、封固基层表面，使吸入率均匀，并提高基面附着力；对整个外墙面能起到良好的封闭抗碱作用。
   （9）涂皇彩石专用底漆：在基面上均匀地用喷枪喷涂或用刷子刷涂一层防潮底漆，进行封底处理，并能有效提高基层与面层附着力。施工应均匀，不透底，保证施工质量；
   （10）喷涂皇彩石主材：用专用工具分两次将皇彩石主材均匀喷涂到墙面上，避免一次性涂量太大，出现流坠现象；注意：喷枪使用skk提供的专用喷枪，使用压力在３～６kgf／cm2之间的空压机；皇彩石主材不得进行机械搅拌；
   （11）描缝：采用甲方和设计要求颜色的描缝涂料进行描缝施工；
   （12）喷涂罩面漆：为保持主材的耐久性和抗污染性，必须进行此道工序的涂装。喷涂罩面漆，一定要在皇彩石主材完全干后进行。罩面漆薄而均匀地喷涂一层，要喷匀，不流淌，约经过60min待其硬化后，即告完成。避免光泽偏差，影响视觉效果。
   （13）验收：请监理、甲方、总包方进行四方验收。
   （14）交工。
八、施工方法：
    一） 材料的使用：
    1． 开罐使用前先轻轻摇匀，开罐后不得用手提式电动搅拌器将材料搅拌。
    2． 不能和其他的材料混合使用，否则会引起硬化不良，色泽偏差等现象，影响装饰效果及涂料的耐久能力。
    3． 主材开罐后应尽量在短时间内涂装到墙面上。如果有余料留在罐内，应注意与空气隔绝，将罐口密封牢固。
    4． 溶剂型面漆及稀释剂都属于易燃品，现场施工及保存应注意防火。
    二）喷枪的使用及保养
    1． 按标准施工规格选择专用的喷枪及其喷嘴的口径，并调整喷枪的气压、出气量、喷幅以达到施工要求。
    2． 保证气泵的电压稳定，避免因断电而导致气压不稳，影响涂装效果。
    3． 喷枪使用时要端平、使喷嘴垂直于墙面、特别是高过头部及低于脚部的部位要尽量保证垂直喷涂。
    4． 将喷嘴距墙面30~40cm远，均匀平稳的移动喷枪。
    5． 注意喷枪罐里的余料，不要等其完全喷完才加料。
    6． 充分利用墙面分格，淡化喷枪施工的接缝。
    7． 喷涂好的墙面要注意在充分的养护干燥之前，不要触碰，以免破坏造型。
    8． 每次施工后要把喷枪分解、用水或稀释剂清洗，特别注意喷嘴/气嘴处不要堵塞。
    三）滚筒的使用及保养
    1． 要根据所涂材料的不同选择适合的滚筒，在大面积滚涂施工之前，应先进行试涂，确认滚出的造型或涂膜能够达到要求。
    2． 滚筒在暂时不用时，应置于材料内，尽量不与空气直接接触，否则硬化后不能够继续使用而减低滚筒的使用寿命。
    3． 每次施工结束后应用水或稀释剂将滚筒彻底清洗干净。
    4． 滚筒的滚轴处要注意及时清理，否则会导致滚筒不能正常转动，降低使用寿命。
    5． 滚筒使用过程中注意用力均匀。
九、施工有关注意事项
    一） 施工注意事项
    1． 外装施工标准涂装工具：
    专用喷枪、短毛滚筒、造型滚筒、油漆喷枪。
    2． 由于基面的吸入率不匀，会造成颜色不一的错觉，所以主材、底漆一定要涂均匀。
    3． 由于涂层薄，基面的平整度会如实的反映出来，所以要取得好的涂装效果，应尽量将基面处理平整。
    4． 尽量保持连续施工，施工停顿处应选择在墙面分格部位。
    二）气候条件的影响
    1． 气温影响：
    ① 请不要在5℃以下及下雨、下雪前后施工。
    ② 早晚和中午的温差太大时，请根据基面的温度情况适当调整施工进度。
    ③ 秋冬季夜间温度较低，应提前结束当天施工预留出充分的干燥时间。
    ④ 基面有结冰时请不要施工。
    2． 风的影响：
    当风速达到5M/秒以上时，应停止施工，否则保护面漆没做之前容易被风砂污染。
    3． 雨的影响：
    涂布的材料如果在没有完全干燥的时候被雨水冲淋，会破坏涂料成膜。因此，在施工过程中及施工前后，应注意天气变化，适当调整工程进度。
    4．结露的影响：
    在结露的墙面施工会造成涂膜与基面附着性不良，影响涂料耐久性。
    5． 湿度的影响：
    在空气湿度大的条件下施工，涂膜干燥速度降低。一般情况下湿度超过80%应暂停施工。
    三）施工条件管理
    1．进入正式施工前一定要试涂，确认涂装效果后再大面积开工。
    2．保证各道工序之间的时间间隔，使涂膜充分干燥。
    3．如果单位面积内的涂量低于规定标准，会造成透底及色彩不匀的情况。
    4．在施工结束后，应仔细确认涂装效果，否则脚手架或吊篮拆掉后，不便于修补。
    四）保护工作
    涂装结束后为了美观，保护工作应立即进行，特别是粘在门框等部位的涂料应及时清理干净。同时施工时也应注意保护（可用保护膜或报纸将不需涂装的部位遮盖住），尽量不要在这些部位粘上涂料。
    五）材料的保管、使用
    1． 置于阴冷干燥处、避免阳光直射或高温环境（温度不得低于5℃）。
    2． 油性材料的存放要注意现场防火，一旦起火应使用干粉灭火器或砂土进行灭火。
十、验收标准：
    （一）验收按行业标准JGJ/T29-2003进行验收
    1. 涂饰工程的施工图、设计说明及其他设计文件；
    2. 涂饰工程所用材料的产品合格证书、性能检测报告及进场验收记录；
    3. 基体（或基层）的检验纪录；
    4. 施工自检记录及施工过程纪录。
    （二）涂饰工程的检验应按下列规定划分
    1. 室外每100㎡应检查一处；
    2. 合成树脂乳液外墙涂料无机外墙涂料的涂饰工程的质量应符合国家标准。
十一、质量保证措施
    质量保证体系：实行项目经理负责制，建立现场质量管理网络，明确各职能部门岗位责任，层层落实各级（尤其项目管理班子）的质量责任制。
    1. 加强职工的思想教育，牢固树立工程质量是企业的生命和百年大计的质量意识。
    2. 建立在总工程师指导下的项目经理、项目工程师为首的项目质量保证体系。
    3. 实行工序质量管理控制，坚持自检、互检、交接检的三检制度，做到挂牌施工，责任到人，严格实行经济奖罚。
    4. 对分项工程建立工作保证体系，明确保证内容和保证责任人，并实行奖罚到人。
    5. 严把原材料质量关，对复试不合格的材料坚决退货，材料资料齐全方可使用。
    6. 加强技术管理，及时做好各项技术资料收集、整理、签证工作，技术整理与工程进度同步。
验收方式：公司内部每层一检，每二层一验，对基层处理，弹线，贴胶带，定标高，每道工序都必须进行严格验收。
十二、成品保护
    1. 滚涂前应对窗框扇进行遮挡或用胶带贴好，如涂到窗框扇上应及时清理擦干净。
    2. 施工12小时内避免雨淋，利用吊栏或脚手架加塑料布覆盖。如有损坏，及时处理重做，注意收听天气预报，下雨天不施工。
    3. 配合架子工翻板时，脚手架不得碰坏墙面，施工操作盛腻子桶、漆桶不要磕碰墙面，以免外保温受损。
    4. 拆除或脚手架时，配合架子工要采取措施，拉接点及时处理，不允许碰坏涂料层。
十三、安全生产及消防保卫措施
    1. 安全生产措施：
   （1） 施工人员要认真遵守国家安全法令法规，遵守施工现场的安全条例。生产经理负责安全管理，并成立安全生产领导小组，以实现安全生产。
   （2） 要有安全防护棚和人行通道防护棚，保证行人安全。在施工现场设立明确标识，防止意外事故发生。
   （3） 及时获取气象信息，掌握天气情况，采取相应技术措施。
   （4） 施工人员不得乱抛废弃物，以免伤人，保证施工现场环境。
   （5） 进场人员戴安全帽，高空作业系安全带。
   （6） 风力5级以上时停止作业。
   （7） 穿工作服、工作帽上班工作，禁止光胳臂、腿和穿凉鞋施工操作。现场住宿要遵守规定，不安排家属、小孩，不允许私接电炉做饭。
    2． 消防措施
   （1） 施工现场要配备足够的消防器材。
   （2） 施工现场内禁止吸烟。
   （3） 施工现场有消防制度方案，有计划进行检查，有记录和整改措施。要了解居民区的消火栓位置，以备急用。
   （4） 动火办动火证，用电由电工接线，专门开关做好接口接地保护，不私自接线用电。
    3. 保卫措施
   （1） 指派一名负责人主管保卫工作。
   （2） 凡参施人员一律要配有胸卡，进入施工现场一律按要求配戴。
   （3） 施工现场设保卫人员巡视，以保证工程材料、设备、施工机械的安全性，发现有可疑人员及时清出现场。
十四、场容卫生与文明施工
    1. 我们在施工中坚持高起点、高标准、严要求的原则，做好场容卫生和文明施工工作。
    2. 组织方面：现场成立环保安全领导小组，设专人负责现场安全、场容卫生和文明施工管理，从组织上给予高度重视和充分保障。
    3. 建立场容管理及文明施工责任制，建立并实施严格的奖惩制度。
    4. 施工中产生的垃圾——废桶将堆放在指定的地点统一装运回收。
    5. 做好现场文明施工，做到工完料净，场地清洁，不污染其它成品。

外墙建筑涂料装饰面的使用方法
    绪论
    外墙建筑涂料饰面具有造价较低，施工方便，提高工效，色彩丰富和便于维修更新等特点。多年来在各类建筑中得到广泛应用，但也经常发生颜色不匀，掉色、粉化和剥落等问题，严重影响建筑物美观。不少人对建筑涂料作饰面产生怀疑、动摇，甚至反对。其实上述质量问题，主要是由施工操作不当而产生。为防止外墙建筑涂料饰面的质量问题，施工者必须做到以下几点。
建筑涂料合理使用及注意事项
1、涂料质量的要求
    涂料质量是决定饰面好坏的关键。例如，因涂料颜色深浅不一，致使施工后色彩不匀；又如涂料耐水性能不合格，经过一段时间和雨水的冲刷，造成涂料的起皮、脱落。因此施工前必须认真开箱检查，不用不合格产品，特别防止个别厂方趁大量需求涂料之时，以假乱真，以次充好。来料后如发现有色差时，应合理安排，预先混合均匀后再使用。
2、基层龄期短
    乳液型涂料的涂膜有一定的透气性和耐碱性，可在基层未干透的情况下施工，但混凝土和砂浆基层龄期应分别在28天和7天以上，否则会因基层龄期太短，含水率高，碱度大，与余料粘结不好引起剥落。溶剂型涂料的涂膜透气性差，又有疏水性，如在潮湿基层上施工，容易起皮、脱落。进度而缩短基层龄期。
3、饰面的要求
    饰面不平整，有明显的接茬或有光面和麻面的差别，喷、刷涂料后，在光影作用下会产生颜色深浅不同，形成“花脸”。因此，在作涂料饰面前，表面有酥松、起砂、粉化现象，应预先用钢丝刷清除干净，蜂窝洞孔处刮水泥乳胶腻子填平。砂浆基层表面用铁抹子压光，再用水刷带出小麻面。
4、污染的处理
    基层表面如有油污、铁锈、脱模剂等物质，喷、刷涂料后会产生返色、变黄现象。因而，首先应清除基层表面的浮砂和脏污，有油污、铁锈、脱模剂时再用洗涤剂清洗干净。基层砂浆如需加入促凝剂、抗冻剂等外加剂时，必须注意选择在水中溶解度高，析出物质少的品种，以防因析出的碱太多引起涂膜剥落或产生颜色不同。
5、施工温度低要求
    各种涂料需在一定温度条件下才能形成连续膜，如低于最低温度，因涂料成膜情况不好，会导致涂膜的龟裂、粉化，影响其寿命。因此要严格掌握各种涂料容许的最低施工温度，溶液型涂料一般在0℃以上均可操作，但炎热天因溶剂挥发太快而不宜施工，阴雨天怕涂膜未成型前遭雨破不应施工，乳液型涂料可随品种不同而选择，一般在8℃一15℃之间使用。
6、错用腻子造成的后果
    基层若有孔洞、凹凸不平的部位，应采用合适的腻子遮掩。使用溶剂型涂料，可用该涂料的清漆加滑石粉或大白粉配成适当稠度的腻子，并以清漆作为底漆。使用乳液型涂料时，不应使用大白、纤维素等强度低、耐水性差的腻子，不然会引起涂层连同腻子一起大片卷落下来，必须采用107胶、白乳胶水泥或同等腻子。
7、加水加色应注意
    涂料在施工时需要有适宜的稠度。有的施工者未经搅拌均匀，一看稠度大就任意加水，常常发生喷刷后颜色深浅不同和掉粉、空鼓。因此涂料使用前必须充分搅拌均匀。如必须加水应按出厂说明施工，不得任意加水。有的操作者为加重涂料颜色，盲目市场上的颜料，往涂料中加色。虽然施工时颜色满足了要求，但因私自加色后，破坏了涂料中一定的化学成份而导致饰面色彩不正和保色性能差。
8、不正确的喷刷
    喷涂施工时，应均匀喷涂，不得漏喷、虚喷或出浆挂流。刷涂、滚涂施工时，刷、滚方向长短应一致。喷刷涂料不得过厚，如喷刷二遍时，应在第一遍充分干燥后再进行第二遍。滚剂型冷料二遍间隔为24小时，操作时不宜往复多次涂刷。使用乳液型涂料时，可在基层满刷一遍1：3稀释的107胶水或者其他同类乳液水，减少对粉尘的隔离作用，增加涂料与基层的粘结力。涂料的接茬必须在分格缝或阴阳角处，不能任意留茬。

有关家装内墙涂料的基础知识
   摘要：
   一、当前室内装修内墙涂料有那些种类。
   二 怎样判断乳胶漆的好坏。
   三 乳胶漆为什么比溶剂型涂料要好得多。
   四 进口乳胶漆与国产乳胶漆的比较。
   五 怎样根据涂刷的不同部位来选用乳胶漆。
   六 施工应该注意什么？
   七 外墙漆可以刷内墙吗？

一 当前室内装修内墙涂料有那些种类：
    第一类是低档水溶性涂料，是聚乙烯醇溶解在水中，再在其中加入颜料等其他助剂而成。为改进其性能和降低成本采取了多种途径，牌号很多，主要产品有106、107803内墙涂料。这种涂料的缺点是不耐水、不耐碱，涂层受潮后容易剥落，属低档内墙涂料，适用于一般内墙装修。
    该类涂料具有价格便宜、无毒、无臭、施工方便等优点。干擦不掉粉，由于其成膜物是水溶性的，所以用湿布擦洗后总要留下些痕迹，耐久性也不好，易泛黄变色，但其价格便宜，施工也十分方便， 目前消耗量仍****，约占市场50%，多为中低档居室或临时居室室内墙装饰选用。
    第二类是乳胶漆，它是一种以水为介质，以丙烯酸酯类、苯乙烯-丙烯酸酯共聚物、醋酸乙烯酯类聚合物的水溶液为成膜物质，加入多种辅助成分制成，其成膜物是不溶于水的，涂膜的耐水性和耐侯性比第一类大大提高，湿擦洗后不留痕迹，并有平光、高光等不同装饰类型。
    由于目前其色彩较少，装饰效果与106类相似。其实这两类涂料完全不是一个档次，属中高档涂料，虽然价格较贵，但因其优良的性能和装饰效果，所占据的市场份额越来越大。
    好的乳胶涂料层具有良好的耐水、耐碱、耐洗刷性，涂层受潮后决不会剥落。一般而言（在相同的颜料、体积、浓度条件下），苯丙乳胶漆比乙丙乳胶漆耐水、耐碱、耐擦洗性好，乙丙乳胶漆比聚醋酸乙烯乳胶漆（通称乳胶漆）好。
    第三类是目前十分风行的多彩涂料，该涂料的成膜物质是硝基纤维素，以水包油形式分散在水相中，一次喷涂可以形成多种颜色花纹。
    近年来又出现一种仿瓷涂料属第四类，其装饰效果细腻、光洁、淡雅，价格不高，只是施工工艺繁杂，耐湿擦性差。
二 怎样判断乳胶漆的好坏
    打开盖后，真正环保的乳胶漆应该是水性无毒无味的，所以用户在闻味时如果有刺激性气味或工业香精味，都不是理想选择。一段时间后，正品乳胶漆的表面会形成很厚的有弹性的氧化膜，不易裂，而次品只会形成一层很薄的膜，易碎，具有辛辣气味。用木棍将乳胶漆拌匀，再用木棍挑起来，优质乳胶漆往下流时会成扇面形。用手指摸，正品乳胶漆应该手感光滑、细腻。真正的乳胶漆没有刺激性气味，而假冒乳胶漆的低档水溶性涂料可能会含有甲醛，因此有很强的刺激性味道。
    其次，可将少许涂料刷到水泥墙上，涂层干后用湿抹布擦洗，真正的乳胶漆耐擦洗性很强，擦一二百次对涂层外观不会产生明显影响 ，而低档水溶性涂料只擦十几次即发生掉粉、露底的褪色现象。乳胶漆涂刷到墙面上，正品的颜色光亮如新。在选购时要看一下成分，优质涂料的成分应是共聚树脂或纯丙烯酸树脂。别忘了看产品的保质期。
三 乳胶漆为什么比溶剂型涂料要好得多
    乳胶漆是水性涂料，它们的漆膜性能比溶剂型涂料要好得多，占溶剂型涂料一半的有机溶剂在这里被水代替了，因此有机溶剂的毒性问题，基本上被乳胶漆彻底的解决了。
    乳胶漆是以一些聚合物水溶液做成膜物质的，除水和安全无害的不同类型聚合物或聚合物之外，还含有小量乳化剂和微量未聚合的游离单体，游离单体是一些能挥发的小分子物质，存在不同程度的毒性问题，现在环保漆游离单体的浓度控制在0.1%以下，助剂的用量多的有2%至3%；少的只占0.05%至0.1%之间。现在劣质的乳胶漆有毒的游离单体浓度和助剂用量超标几十倍或几百倍，影响健康。
    现在常用的立邦、多乐士漆都已达到规定的环保标准是安全的。目前市场上乳胶漆品牌很多，而且进口和国产并驾齐驱，竞争激烈。在质量上有保障、信誉较好的国产品牌是红狮、科蓝；进口的品牌是多乐士、立邦漆、来威漆等。这些品牌的耐洗刷性一般不小于300次，有的高达2000次。进口的品牌如果绿色产品，在外包装上有国际认证标识，比如德国是蓝天使标志；国内产品要有中国环境标志产品认证委员会认证产品字样才能称为绿色产品。
四 进口乳胶漆与国产乳胶漆的比较
    目前商场上进口乳胶漆属高档、高价位涂料。它只是在流平性、细度、配色和开罐状态上稍优于国产乳胶漆，其他指标不相上下，但价格比国产乳胶漆高1-2倍。进口乳胶漆有一些使用人误解的宣传，如1千克可刷8平方米以上，意在告诉人们每平方米的费用不比国产的贵。但1千克是不可能刷这么大面积的。涂层太薄，其他性能就难以保证。一般1千克涂料刷5平方米就不算少了。况且有些进口乳胶漆实际上是国内合资企业生产的，贴上外国公司的商标。而国产乳胶漆也有很多质量比较好的，价格却比进口的涂料低得多，对一般家庭而言，比较适用。家庭装修最好选用内墙乳胶漆。
五 怎样根据涂刷的不同部位来选用乳胶漆
    乳胶漆的功能十分重要，要根据涂刷的不同部位来选用乳胶漆，如卧室和客厅的墙面采用的乳胶漆要求附着力强，质感细腻，耐分化性和透气性好；厨房、浴室的乳胶漆应具有防水、防霉、易洗刷的性能。卧室选用聚醋酸乙烯类的（一般称乳胶漆）即可，但厨房、厕所和阳台顶棚易受潮的部位，应选择更耐擦洗的涂料，强乙丙或苯丙乳胶涂料。
六 施工应该注意什么
    乳胶漆在施工前，墙面一定要处理好，否则乳胶漆涂刷后会引起脱落、开裂、起泡等严重问题 。现在许多人施工时，腻子仍然使用821腻子，其实821腻子很不耐水，当墙体内含水时，821腻子就会吸水起泡，从而造成乳胶漆大面积起泡、脱落。而且乳胶漆性能越好，成膜性越好，问题就越严重。因此，使用乳漆时，先使用封底将墙面密封，然后使用耐水腻子，从而避免以上问题的出现。乳胶漆在施工时，应搅拌均匀，尤其是使用色彩鲜艳的产品时，如果不搅拌均匀，当涂料中色浆分散不稳定或由于长时间储存后色浆析出，这时施工就会造成饰面发花，严重影响装饰效果。另外，乳胶漆施工时可否加水及加水量的多少，一定要严格按照厂家的规定。因为有些厂家在设计开发乳胶漆时，已经充分考虑到用户的各种需求，设计了多种配方，有些乳胶漆在施工时不用加水，加水反而破环乳胶漆的各种性能。注意在施工时可以采用刷涂、辊涂和喷涂工艺，以上无论哪种 方法 都能达到预期的效果，但是需要调好乳胶漆的黏度，黏度以在施工时容易涂刷，且刷后无明显刷痕为宜。黏度太大刷痕明显，黏度偏低，则易造成流渣、遮盖力差等弊病。施工完毕，工具应及时用水清洗，否则乳胶漆干燥后，由于漆膜的耐水性，将很难清洗干净。

 七 外墙漆可以刷内墙吗
   椐专家介绍，外墙漆刷内墙，从环保角度讲没问题，而内墙漆用来涂刷外墙就不一定行了。据介绍，内、外墙乳胶漆有各自的特殊要求，外墙乳胶漆用于涂刷于建筑外立面，所以最重要的一项指标是抗紫外线照射，要达到长时间照射不变色。而内墙漆用于室内墙面粉刷，对抗紫外线要求比起外墙漆就低得多内墙乳胶漆对耐擦洗的性能要求高，家居生活中较易弄脏墙面，可随时用水擦拭。
    外墙要求有抗水性能，要求有自洗性。漆膜要硬，平整，脏污一冲就掉。内外墙漆的弹性都很重要，有弹性可防止由于温度、气候变化引起的开裂。外墙漆能用于内墙涂刷使用是因为它也具有抗水性能，而内墙漆却不具备抗晒功能，所以不能用来涂刷外墙，但专家建议，还是专项专用为好。内、外墙漆对环保有相同要求。人们提出外墙漆是否能用来涂刷内墙这个疑问，主要是关心环保问题，担心外墙漆的环保指标低，会造成室内空气污染。事实上，只要是乳胶漆，无论是内墙漆、外墙漆，都是没有污染的。

装修工程通病汇总
一、天花工程　　
    1、纸面石膏板吊顶：表面不平，有裂缝。　　
    2、矿棉吸音板吊顶：磕碰，不平，拼缝不顺直，不严，缝不匀，污染，图案不对称。　　
    3、金属吊顶板：色差，表面不平整，接缝翘曲，接缝不顺直，磕碰。　　
    4、塑料板：不平，接缝不直、不严，边框隔角不直、不严。　　
    5、石膏板：不平，接缝不严、不直，缝不匀，图案不清晰、不对称。　　
    6、吊顶龙骨：不平，不顺直，不严，不牢，拱度不匀。　　
    7、设备安装口：不严，不正，不对称，排列不齐整，间隔不匀。
二、地面工程　　
    1、天然石材：色差，接缝不严不平，板面纹理不顺，反花，磕碰，镜面光洁度差，污染，分缝不匀。　　
    2、釉面砖：磕碰，色差，釉面砖裂缝，不平，接缝不严、不直、不匀，活动不实，污染。　　
    3、水泥面：裂缝，分格嵌条不顺直，嵌条显露不全不清晰，偏歪，色差，石子分布不匀，色彩污染，面层退色，表面光洁度差。　　
    4、人造大理石：不平，翘曲，龟裂，退色，退光，花纹不顺，接缝不直不匀。　　
    5、木地板：色差，接缝不平、不直、不严，裂缝，翘曲，行走时有响声，踢脚板与地面不垂直，表面不平，接搓有高低。　　
    6、塑料地板：地板与基层粘接点分离，鼓泡，错缝，拼缝不严、不顺直，退色，污染，划伤，图案不对称。　　
    7、地毯：不平，起鼓，皱褶，颜色不一致，翻边，卷边等。
三、墙柱饰面工程　　
    1、天然石材：色差，接缝不平、不直、不匀，板面纹理不顺，开裂，磕碰，污染，脱落。　　
    2、人造石材：
   （1）人造大理石：不平，翘曲，退光，龟裂，花纹不顺，接缝不直不匀。
   （2）预制水磨石：空鼓，接缝不平，色差，缝隙不匀，石子分布不匀。　　
    3、釉面砖：色差，不平，接缝不顺不直，墙面凹凸不平，裂缝，变色，污染。　　
    4、木墙裙：开裂，翘曲，戗痕，碎裂，色差，开胶，起泡，木纹不对称，划伤，明钉眼。　　
    5、包布：不平，鼓包，皱褶，弧度不匀，押缝不直，污染。　　
    6、金属板材：色差，不平，磕碰，起鼓，污染，表面光洁度差。
四、门窗工程　　
    1、铝合金门窗：门窗位置不准，门窗框外无嵌填密封胶槽口，窗框周边使用水泥沙浆填缝，明螺丝未加处理，外墙面推拉槽口积水，接缝不垂直，角度不方正，推拉不通畅。　
    2、木门窗：门窗扇不平不严，接缝不匀，窗扇翘曲，框不方正，框弯曲，锤印，十字缝不十字，开关不灵，走扇，合页槽不齐整，合页位置不一，螺丝松动，胶合门扇开胶，空心胶合板门扇露筋，门扇鼓包。　　
    3、塑料门窗：色差，表面粗糙，门窗扇窜角，不方正，变形，污染，隔角不严不直，窗框周边未嵌填密封胶，连接螺丝直接锤入门窗框内，开关不灵，配件质次。　　
    4、彩色钢板门窗：色差，磕碰，开关不灵，分缝不匀，门窗框与副框无密封条。　　
    5、钢门窗：产品粗糙，门窗框不方正，翘曲，接缝大，不匀，门窗扇变形。五金螺丝拧进深度不够，开关不灵，外形尺寸偏大。　　
    6、推拉门：门与导轨之间磨底，门与门之间磨花，五金配件差，装配精确度不够，材质表面受损。　　
    7、平开门：分缝过大，门下垂，变形，磨门框边，地面磨边，门口不平。　　
    8、门窗玻璃：裂缝，气泡，波纹，缝隙不匀。
五、油漆涂料　　
    1、油漆：油漆流挂，漆膜缩边，裂纹，咬底，漆膜表面起雾，漆膜起泡、陷空，起皱，表面出纹丝，色泽深浅不一。　　
    2、涂料：流坠，刷纹，渗色，浮色，泛白，咬底，皱纹，针孔，橘皮，起泡，涂膜粗糙，掉粉，无光，开裂，脱落，回粘等。
六、细木制品　　
    开裂，翘曲，刨痕，接缝不严，拼缝有黑线，色差，花纹不顺，木螺钉帽歪斜，手感粗糙。
七、花饰　　
    残缺，花纹不清楚，阴角不直，阳角不挺，表层有孔眼，表面粗糙，接缝明显，不平，不匀，整体饰面不平，图案不规则，空鼓，污染，飞边，翘边，变形，隔角不严，不正。

优质涂料应当具备的优秀性能
    外墙涂料的主要功能是装饰和保护建筑物外墙面，使建筑物外貌美观整洁，从而达到美化城市环境的目的。同时外墙涂料也能够起到保护建筑外墙的作用，延长其使用寿命。为获得理想的装饰与保护效果，外墙涂料应具有如下特点：
    1、装饰性好：要求外墙涂料色彩丰富且保色性优良，能较长时间保持原有的装饰性能。
    2、耐候性好：外墙涂料，因涂层暴露于大气中，要经受风吹、日晒、盐雾腐蚀、雨淋、冷热变化等作用，在这些外界自然环境的长期反复作用下，涂层易发生开裂、粉化、剥落、变色等现象，使涂层失去原有的装饰保护功能。因此，要求外墙在规定的使用年限内，涂层应不发生上述破坏现象。
    3、耐沾污性好：由于我国不同地区环境条件差异较大，对于一些重工业、矿业发达的城市，由于大气中灰尘及其他悬浮物质较多，会使易沾污涂层失去原有的装饰效果，从而影响建筑物外貌。因此，外墙涂料应具有较好的耐沾污性，使涂层不易被污染或污染后容易清洗掉。
    4、耐水性好：外墙涂料饰面暴露在大气中，会经常受到雨水的冲刷。因此，外墙涂料涂层应具有较好的耐水性。
    5、耐霉变性好：外墙涂料饰面在潮湿环境中易长霉。因此，要求涂膜抑制霉菌和藻类繁殖生长。
    另外，根据设计功能要求不同，对外墙涂料也提出了更高要求：如在各种外墙外保温系统涂层应用，要求外墙涂层具有较好的弹性延伸率，以更好地适应由于基层的变形而出现面层开裂，对基层的细小裂缝具有遮盖作用；对于防铝塑板装饰效果的外墙涂料还应具有更好金属质感、超长的户外耐久性等。

涂膜色差缺陷的防治
   由于腻子批刮不平整，使涂层产生凹凸不平的明暗感觉；由于封闭底漆固体含量不够，或封底乳液选择不当，致使基层泛碱；由于涂料配合不合理，或者生产工艺不当，涂料产生浮色；由于施工人员违规操作而发生发花、色痕、深浅等色差问题。
  如何避免色差?
  一是选择耐候性好的颜料。无机颜料，如金红石型钛白粉、铁系和酞菁系等，化学稳定性和对紫外线稳定性高，着色力高，耐热性耐化学性好，铁系颜料价格又低廉。有机颜料的着色力强，明亮度大，色种多，但遮盖力低，价格昂贵。故在实际应用时，往往需要用无机颜料和有机颜料拼合，要注意它们之间耐晒等级的配套性。缺乏专性产色浆技术的涂料厂家，还是外购色浆为好。者多年使用“世名”色浆，其性价比较高，
而且还提供颜色复合
配方。
  二是使用密度适中的填料。碳酸钙滑石粉高岭土等因其内在成分不同，其物理化学性质有较大的差异，如配合不当，成的涂料在储存或使用过程中常常会发生沉淀、浮色等现象。所以，制作外墙色漆时，宜尽量少用填料品种，尤其少用吸油量较大的粉料，调制深色漆时，可尽量减少钛白粉的用量。
   三是选用高效的分散剂。高效的湿润分散剂，其价格虽高些，但加入量少，效果显著，成本并未增加，而涂膜的耐水性却提高了。有的厂家一味贪图便宜而较大量地使用分散剂，结果，成本没有降下来，而涂料质量受到了影响，产生分层、浮色等问题
