外墙保温工程如何正确选择A级不燃保温材料
A级保温材料虽然较多，但各有利弊。综合分析可以看出，目前阶段，作为建设和设计单位执行公安部65号文的要求，A级防火外保温工程可选的材料并不多。北方地区采用岩棉保温系统，南方夏热冬冷地区和炎热地区采用无机保温砂浆系统是综合性比较相对合适的方案。
公安部和和城乡于2009下发关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知(公通字[2009]46号)对建筑保温行业曾经引起很大反响，该通知的出台改变了外墙保温市场中有机保温材料占据绝对优势的局面。而公安部于2011年3月14日下发的《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》(公消[2011]65号)则对建筑保温行业而言无疑像似平地一声响雷，整个行业为之震惊。其核心原因在于根据65号文的要求：“在新标准发布前，从严执行46号文第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料。”这样的规定使建筑保温市场主流的做法，如膨胀聚苯板薄抹灰外墙外保温系统也不得不停止施工。
作为行业内的企业，无论是房地产开发企业还是建筑保温工程的施工企业，一方面要表达观点，陈述看法;另一方面在新的规定出台以前还要执行政策要求，以保证企业经营正常运转，保证所建项目按期交房。在现实政策的压力下，各种A级保温材料也粉末登台，如何正确认识与选择A级保温材料，实现建筑保温防火的同时也同样要关注保温、防水、强度、吸湿率等其他重要指标。以下对常见的A级保温材料的特点作对比分析。
1 几种常见的A级保温材料的优缺点对比
1 建筑材料燃烧性能分级(按照GB8624-1997标准)
A级――不燃材料，泡沫水泥、发泡玻璃、岩(矿)棉、无机保温砂浆、酚醛复合保温板(复合A级)
B1级――难燃材料，胶粉聚苯颗粒保温浆料、酚醛板(裸板)、石墨聚苯板等。
B2级――可燃材料，聚苯板、挤塑板、聚氨酯。
B3级――易燃材料。不符合国标阻燃要求的挤塑板、聚氨酯等。
2 常见的A级不燃保温材料对比分析（略）
3 对A级保温材料的试验分析
3.1 关于酚醛板分析
在所有有机保温材料中，酚醛板具有较高的阻燃性。实际测试酚醛板自身可以达到B1级的阻燃效果。为使燃烧性能达到A级，很多企业采取复合防火界面后再测试达到燃烧性为A级的效果。但也有很多地方不认可复合A级的结论。
户外粘贴1周酚醛板自身出现开裂，数周后表面出现龟裂
对酚醛板，目前****的问题在于表面粉化严重导致与抹面层的层间附着力随时间变化容易出现的空鼓现象。酚醛板户外短期暴晒出现的自身开裂问题也是不容忽视的。因此，对于酚醛板,复合后达到A级防火性的挑战与表面粉化、自身不稳定导致开裂的现象同样值得关注。不同企业在酚醛改性技术的成功与否直接决定酚醛板在建筑保温领域大面积推广应用的程度。
3.2 关于岩棉板分析
在国外，岩棉板在建筑保温的应用有几十年的历史，也是A级保温材料应用最多最成熟的保温系统。在德国的规定，高度超过22米以上建筑，必须采用燃烧性能为A级的保温材料，具体做法绝大部分也是选用岩棉为保温防火材料。在国内传统的岩棉板生产多采用层铺法工艺，纤维丝之间层间结合力较低，同时，传统工艺生产的岩棉板，矿渣含量较高，酸度系数较低，吸水率较高。据统计国内岩(矿)棉的产能约200万吨，实际生产约120万吨，其中采用新型摆锤法工艺生产能用于外保温的岩棉不足10万吨，国内仅有4家企业具备这样的能力，合计能满足市场供应量不足1000万平米的外保温施工面积。目前，很多公司都在做积极扩大产能的建设，但由于建设周期较长，一般至少需要半年以上的时间，短期内能用于外保温工程的岩棉板的供应紧张局面仍得不到缓解，除非新的标准出台，保温工程有多种可选的供应充足的实施方案可以应用。
摆锤法岩棉生产的岩棉板
岩棉外墙保温在国内应用不同于传统的聚苯板薄抹灰保温系统那样成熟，岩棉板的薄弱缓解在于内聚强度较聚苯板低很多，按照中等强度规定10kpa的拉拔强度，也仅相当于聚苯板拉拔强度的十分之一。无论在构造设计上还是在施工节点的处理都有与聚苯板薄抹灰系统有明显区别，不能简单的按照聚苯板薄抹灰工艺套用。需要综合采用多种安全措施弥补岩棉板自身的不足。比如要增加粘结面积、增加买固件的数量、采用双层增强网结构、增加对岩棉板的界面处理等多种安全性措施。另外，《建筑外墙外保温用岩棉制品》GB/T25975-2010不久将要实施，对规范岩棉板保温也将起到积极作用。
因此，选用岩棉板保温系统，需要充分估计项目工期和投资预算。同时选择优秀的具备技术实力的系统供应商也是非常关键的考虑因素。对于岩棉板保温系统由于自身内聚强度低和较高的透气性特征，保温工程饰面层采用瓷砖显然是不合适的。
3.3 关于发泡水泥和泡沫玻璃的应用分析
发泡水泥和泡沫玻璃属于无机发泡保温材料，具有优异防火性、耐久性、良好的界面粘结性，理论上可与建筑物同寿命。发泡水泥生产工艺简单，一般作坊式生产较多，在46号文出台以前保温工程应用较少。泡沫玻璃在工业领域保温隔热工程中应用较多，建筑领域应用较少。发泡水泥的导热系数通过发泡倍率的调整可以做到0.045-0.08w/m.k不等，但考虑应保温应用时的强度要求，一般容重在200-270kg/m3比较合适，相应的导热系数在0.06-0.07w/m.k之间。抗拉强度在0.1MPa以上。
发泡水泥粘贴后抹涂聚合物砂浆复合耐碱网布不到1年出现板缝开裂
泡沫玻璃是经过高温烧结发泡成型的材料，具有较高的闭孔率，极低的吸水性。相对泡沫水泥容重可以更轻、导热系数相对较低，强度稍高。在容重150-180kg/ m3之间时，导热系数可以控制在0.062w/m.k以内。
以上两种材料的具有突出的防火性，同时又具有无机材料脆性的特征，加上导热系数偏高，膨胀变形应力主要集中于板缝处，容易出现因应力集中出现的板缝开裂现象。因此，发泡水泥和泡沫玻璃不适合采用薄抹灰工艺在北方地区大面积应用。经过试验验证，可以应用于聚苯板薄抹灰工艺的防火隔离带材料。
3.4 无机保温砂浆的应用分析
无机保温浆料在建筑保温工程的应用历史较长，最早开展的建筑节能执行30%的设计标准时，曾大量应用于内保温工程。后来随着建筑节能设计标准提高加上无机保温浆料的吸水率高，保温效果不容易控制等缺陷而逐步下降。无机保温砂浆中目前表现较好的是以膨胀玻化微珠为主要保温骨料混合水泥、可再分散粉、抗裂纤维等材料形成的玻化微珠保温浆料。较以往以开孔为主的珍珠岩保温骨料，膨胀玻化微珠具有较高闭孔率、吸水率、导热系数有所降低。玻化微珠保温砂浆的导热系数可以控制在0.07w/m.k以内，但与有机高效的保温材料相比，还有较大差距。
因此，以膨胀玻化微珠为代表的无机保温砂浆系统在北方地区实现节能65%的设计要求，其厚度会超过100mm，这显然是不适合在北方地区大面积应用的。根据夏热冬冷地区和炎热地区的节能设计要求，在南方地区应用比较适合。一般30-50mm即可满足现行阶段A级防火与保温的双重要求。但对无机保温砂浆的吸水率的控制也非常必要。不做憎水处理的无机保温砂浆后期容易出现因反复干湿交替导致的干缩裂缝。吸水率高在冬季低温季节也容易出现冻融的破坏，使保温工程出现空鼓、开裂、渗水等工程弊病。
3.5 对无机相变保温材料的应用分析
无机相变材料在建筑外墙保温工程中的应用一直存在争议。以无机材料为主要载体添加一定比例的相变材料形成的无机相变保温材料，通过现场抹涂施工，最后一道抹涂时压入耐碱网布。提供相变保温材料的企业一般介绍40-50mm即可实现建筑节能65%设计要求，这一点是值得怀疑的。根据相变机理，当超过一定温度时，固体相向液相转变，材料吸热;当温度降低到一定温度时材料由液相向固体相转变开始放热，通过吸热和放热维持一定空间的温度保持相对稳定。根据这一原理，相变材料在日本最早应用于温室大棚中。相变材料的相变温度一般选择15℃以上。白天吸收太阳热，晚上释放热量，延长大棚内适合蔬菜生长的温度段。
有专门研究相变材料的专家表示，国内把相变材料应用于室外做保温是与相变机理不适合的。在北方地区冬季室外平均气温一般低于5℃甚至0℃。相变材料已经不再发生很少发生相变。即便是相变放热也只能向大气中释放，对室内温度的提升没有作用。按照传统的热工测试方法，相变材料的导热系数在0.10w/m.k左右，比无机保温砂浆的导热系数还要高。
因此，相变保温材料目前在应用上存有较多争议，缺少相应的国家标准和设计依据。作为A级保温防火材料的应用需要谨慎对待。
综上所述，A级保温材料虽然较多，但各有利弊。综合分析可以看出，目前阶段，作为建设和设计单位执行公安部65号文的要求，A级防火外保温工程可选的材料并不多。北方地区采用岩棉保温系统，南方夏热冬冷地区和炎热地区采用无机保温砂浆系统是综合性比较相对合适的方案。
外墙岩棉保温施工总体要求
1.岩棉保温体系意义与作用（略）
2.岩棉保温体系的优势
2.1 防火性能优越
由于岩棉板熔点超过1000℃，防火等级为****** (A1级)，是不燃材料，具有绝佳的防火性能。遇到火灾时，岩矿棉制品不会引发烟雾或造成火星，不会释放出有害气体，绝对不会导致火势蔓延。当建筑物达到一定高度时，出于防火要求的考虑，岩棉板外墙外保温系统更能显示出强大的优势。德国规定，超过22m以上的建筑，禁止使用防火等级低的材料。
2．2使用寿命长
岩棉是由玄武岩、辉绿岩等主要原料经特殊生产工艺制成，其主要组成均为矿物质材料，使用寿命长，耐久性好，不会因老化、发黄而失效。
2．3 透气性高
岩棉由于其多孔状结构特点，具有极好的透气性，这是其他建筑用保温材料无法比拟的。外墙外保温隔热用岩棉板的水蒸气渗透阻力u≈1，而EPS板的水蒸气渗透阻力u≈40，XPS板的水蒸气渗透阻力u≈200。
EPS~'b保温系统水蒸气渗透当量Sd≤2m，岩棉板外保温系统水蒸气渗透当量Sd≤1m。
2．4 热稳定性好
由于岩棉主要组分基本上都是矿物材料，弹性模量低，其尺寸热力学稳定性能好，不会因热胀冷缩而引起材料伸缩。因此，岩棉外保温系统内部，不会因热胀冷缩而产生任何附加应力。尤其在保温材料外表面温度最高能达N70~80 ℃，如果突然骤降大雨，外保温系统的内外温度差在60℃以上，这使得系统内部出现巨大的变形应力，而岩棉外保温系统在这方面具有巨大的优势。因为，岩棉外保温系统内的应力最小，其次是EPS板外保温系统，而XPS系统内部的应力****，很容易导致变形开裂。

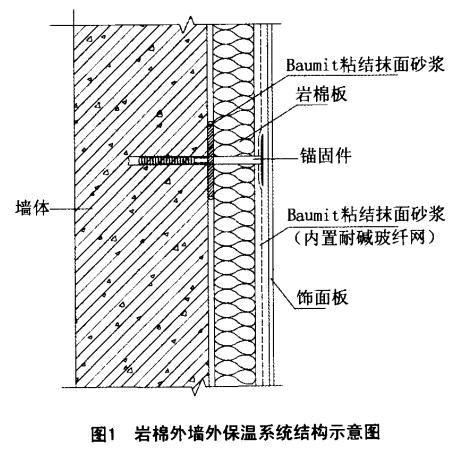

.jpg)
3 施工要点
3．1施工总体要求
(1) 外保温工程施工期间以及完7-24h内，基层及环境空气温度不应低于5℃。夏季应避免阳光暴晒。5级以上大风天气及雨天不得施工 (否则须采取防风、防雨措施)。
(2) 岩棉板表面不得长期裸露，岩棉板安装上墙后应及时做抹面找平层。
(3) 高湿度和低温度都会严重延长干化时间。
(4) 不可将基层和材料打湿。
(5) 外墙外保温体系应使用同一公司提供或指定的配套产品，不得更改系统构造和组成材料，以保证各系统构件的相容性及整个系统的性能和质量。

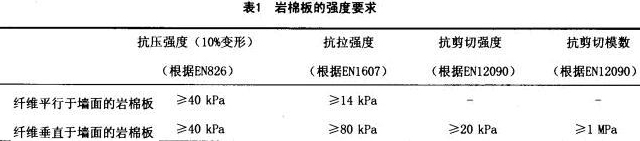

3．2 强度要求
.jpg)
3．3基面预处理
墙体表面层状况与整个外墙外保温系统的质量和安全有着很大的关系。因此，在外墙外保温施工开始前，要求墙体基面符合外保温系统的施工要求。
如果不符合，要求做如下检查和处理：
墙体如果起灰、粉化、脏，要求清扫干净；如果有油污，要求用清洁剂清洗，并等待干燥；表层如果有松动，要求清除；如果有找平层，要求现场检测找平层与墙体之间的粘结强度是否符合要求；如果墙体潮湿，要求等待干燥；墙体表面平整度，要求≤4mm／2m；施工前，要求所有门、窗、预埋固定件及贯穿管道都安装完毕。
4 施工工艺流程
4．1安装底座托架
在安装底座托架的地方，先弹水平控制线，然后用冲击钻打孔，并用塑料膨胀螺栓固定铝合金底座托架。要求：两块托架之间不能有间隙；托架内外横平竖直，用靠尺和水平尺检查。
4．2 粘贴岩棉板
岩棉板的粘贴采用手工施工，胶粘剂采用点贴加条贴的方法在岩棉板上施工。岩棉板与墙体之间的粘结面积至少是岩棉板面积的4096，如果贴面砖时，岩棉板与墙体之间的粘结面积至少60％。岩棉板应该从底部到顶部依次紧密排列粘贴，彼此横平竖直，用水平尺和铝合金靠尺检查，板缝要互相搓开成 “T” 型，在阴阳角互相 “错板”。岩棉板之间不允许有缝隙，若因尺寸偏差造成的缝隙大于2mm宽，应用相同的材料填塞密封。
4．3 门窗洞口岩棉保温施工
门窗洞口岩棉保温施工，先粘贴立面墙体岩棉板，并且要求立面岩棉板伸出门窗洞口约50mm，待粘结胶浆硬化后，再粘贴洞口岩棉板。确定门窗洞 口岩棉板的粘贴位置，划线，备料，在粘贴岩棉板的同时施工预压密封带或门窗连接线条。用水平尺和靠尺检查门窗洞口岩棉板的平整度和垂直度。粘结胶浆硬化后，切平门窗洞口阳角多余的岩棉，并 检查垂直度。
4．4 岩棉板外层找平
在岩棉板施工完成后，在加固层施工前，必须用与抹面胶浆相同的材料，在岩棉板表面施工一道薄薄的找平层，要求找平层施工完，表面平整。
4．5 安装锚固件

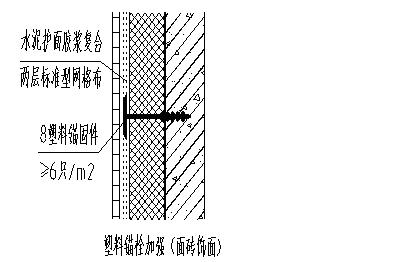

在粘结胶浆硬化后，才能开始安装锚固件。一般为6个／m，有特殊要求需根据墙体找平层承载力及实际风荷载来确定。锚固件长度的确定：锚固深度 (不少于25mm)+找平层或原有灰浆厚度+胶粘剂的厚度+岩棉板的厚度，锚固件圆盘直径不小于60mm，紧固件必须有断桥设计。锚固件圆盘不能突出保温板，并且要求锚栓穿过耐碱玻纤网。在立面边缘部分，需要增加一个锚固件。
4．6 额外加强网
在窗洞和门洞的四角必须采用斜向加强玻纤网布。在进行大面加强之前，应该把斜向加强网布埋入抹面胶浆中并固定。玻纤网布边缘必须直接设置在四角，呈45。。尺寸至少20cm×40cm。另外，门窗洞口阴角增强网长40cm，宽度与门窗洞口宽度一致。
图5 锚固件的安装位置示意图
一 0-……一● ■ ◆ … ■
● ● ● ●
◆ ● ● ● ◆
● ● ● ●
●…～ ● 一… ● ● ●
● ● ● ●
● ● ● ◆ ●
4．7 安装系统配件
在大面积加固层施工开始前，要求事先安装系统配件。在需要设置滴水泛水的地方，如门窗上沿 安装Baumit滴水线条；在所有建筑阳角及门窗棱角， 安装Baumit护角线条；在主体结构伸缩缝处，安装BaumitE型伸缩缝线条或BaumitV型伸缩缝线条， 若无主体结构伸缩缝，则系统不需设置伸缩缝。
4．8 大面积加固层施工
加强层应满铺，使系统完整覆盖。建筑物首层墙面及易受机械冲击的部位可采用双层玻纤网布加强。待固定保温板及找平层胶浆干透后，即可进行
加固层抹面胶浆的施工，厚度为2～3mm。然后将玻纤网布紧紧的埋入湿抹面胶浆中。玻纤网布应从上到下没有褶皱，玻纤网布之间至少应该重叠10am，网格布的位置应在加强层的中部或外侧1／3处，且必须被覆盖至少1mm(在重叠处至少0．5ram)。为确保覆盖适当，耐碱玻纤网布必须在潮湿状态下埋入抹面胶浆。
4．9 饰面层施工
4．9．1 装饰灰浆饰面系统
(1) 底涂漆用羊皮辊筒或类似的工具在整个立面涂抹。
(2)饰面灰浆采用天然的颜料和颗粒制成，可能引起小的色差和结构波动，每个立面区应选用同一批号材料。
(3) 脚手架平台上安排足够的工人可以避免可见的涂抹印记。可在潮湿的工作循环中快速的工作以阻止饰面灰浆表面产生差异 (在颜色和结构方面)的可能性。因此，要绝对避免在联合区域内的工作停顿。并应从脚手架两端向中间方向同时涂抹，在中间会合。
(4) 选择饰面层颜色时，不要选择深色调。避免饰面层吸热，产生张力，从而产生裂缝。立面区域的亮度参考值不允许小于25。
4．9．2 腻子加平涂饰面系统：
(1) 在加强层所有的工序完成之前不能涂腻子，在加强层的工作完成后还须等3天才能涂饰。
(2) 将干的腻子粉撒于干净的水中，并用合适的搅拌装置进行混合，直到无结块或乳脂状的质团形成。等待大约5～10min后涂抹2～3mm的腻子，并快速抹平，待干燥至用手触摸不再粘手的程度，然后用清洁金属板用力压平。切忌将静置时间过长或已经变硬的腻子再加水使用。
(3) 再涂一层浓度更稀的腻子并且把表面光滑，切记不能用水抹平它。底涂漆施工前至少保留7天的等待时间。
(4)在使用涂料之前，腻子层上必须预刷Baumit 深层底涂漆。用水以l：l的比例将Baumit深层底涂漆稀释，并用羊皮辊筒或类似工具将Baumit深层底涂漆涂刷于整个腻子层。如果需要多道底涂漆，涂抹时底涂漆必须一直处于湿润状态，不允许玻璃态层出现。等待至少12h2_后，再使用面漆。
(5) 用慢速搅拌装置搅拌Baumit合成树脂漆或者Baumit硅树脂漆。用于第一道的涂料可用水稀释(兑水量****20％)，用于第二道的涂料不可兑水。
4．9．3 瓷砖饰面系统
当采用瓷砖饰面时，面砖必须满足抗冻要求。面积必须小于0．09]11，边长小于0．03m。厚度不允许超过8～10mill。最可几孔径>0．2um，孔隙率≥20mm。／g。面砖重量不允许超过40kg／m。吸水率不允许超过3％。砖缝的面积至少是整个面积的6％。瓷砖粘结剂，宜采用柔性瓷砖粘结剂，瓷砖的粘贴应采用 “背涂一镘涂法。即将砂浆用齿型镘刀同时批刮到墙上和瓷砖的整个背面。两天后勾缝。在阳角或边棱角处，面砖相交接的地方用颜色相同的硅胶进行分割。颜色亮度参考值不小于25，大面积瓷砖饰面墙，应按照已定的亮度参考值，再填缝时设置区域分割缝。
规定：民用建筑外保温材料采用燃烧性能为A级的材料
公安部下发的《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》，明确表示将民用建筑外保温材料纳入建设工程消防设计审核、消防验收和备案抽查范围。通知还表示，在新标准发布前，从严执行《民用建筑外保温系统及外墙装饰防火暂行规定》第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料。主要政策内容如下：
1、将民用建筑外保温材料纳入建设工程消防设计审核、消防验收和备案抽查范围。
凡建设工程消防设计审核和消防验收范围内的设有外保温材料的民用建筑，均应将建筑外保温材料的燃烧性能纳入审核和验收内容。对于《建设工程消防监督管理规定》（公安部令第106号）第十三条、第十四条规定范围以外设有外保温材料的民用建筑，全部纳入抽查范围。在新标准发布前，从严执行《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料。
2、加强民用建筑外保温材料的消防监督管理
2011年3月15日起，各地受理的建设工程消防设计审核和消防验收申报项目，应严格执行本通知要求。对已经审批同意的在建工程，如建筑外保温采用易燃、可燃材料的，应提请政府组织有关主管部门督促建设单位拆除易燃、可燃保温材料；对已经审批同意但尚未开工的建设工程，建筑外保温采用易燃、可燃材料的，应督促建设单位更改设计、选用不燃材料，重新报审。
A1级岩棉防火隔离带施工工艺
一、施工要点：
1、施工准备
1.1基层墙体找平层已完成，且达到质量标准，外墙保温板及防火隔离带及配套材料已到位。
1.2岩棉双面涂界面剂。因岩棉具有很强的憎水性，与聚合物胶浆的粘结力不强，为提高岩棉与基层墙体的粘结力，可在施工前涂刷界面剂进行处理，岩棉涂刷界面剂后，与基层墙体的拉拔强度可达到0.1MPa以上。
2、岩棉与基层墙体的粘贴
2.1拌和岩棉专用粘结剂：在干净的容器中倒入粘结砂浆25kg，边加料边搅拌。聚合物胶浆适宜采用机械搅拌，速度为400rpm，直至稠浆状无需加水及其他添加物，一小时内用完。
2.2粘贴：岩棉防火隔离带的粘贴要与大墙面保温板粘贴按统一工序进行，即由下至上先进行外墙保温板的粘贴，粘贴高度达到防火隔离带位置时，再由墙体一端的阳角开始进行岩棉防火隔离带的粘贴。岩棉粘贴时按垂直于岩棉纤维的方向进行粘贴。因防火隔离带所用岩棉为摆锤法制作，平行于纤维方向的抗拉强度偏低，为≥10kPa，但垂直于纤维方向的抗拉强度很高，为≥150kPa，高于EPS保温板的抗拉强度，固采用垂直于岩棉纤维方向施工时，完全能够达到保温系统的抗拉要求。严禁进行防火隔带位置预留后，再进行后塞式施工工序。
2.3岩棉粘贴采用满粘法。
采用满粘法施工时，胶粘剂的涂抹面积与聚苯板面积之比不得小于80%。
2.4胶粘剂应涂抹在岩棉上，而不是涂抹在基层上，涂胶时应按面积均布，岩棉侧边应保持清洁，不得粘有砂浆。
2.5岩棉涂胶后要及时粘贴，粘贴时应轻揉滑动就位，不得局部用力按压，岩棉对头缝应挤紧，并与整体墙面的保温板齐平，胶粘剂的压实厚度宜控制在3-5mm，贴好后应产即刮除板缝和板侧面残留的粘结剂。岩棉与岩棉、岩棉与整体墙面保温板的间隙不应大于2mm，板间高差不得大于1.0mm，板缝大于2mm时应用聚氨酯发泡胶现场进行填充处理。
3、锚固件的安装
3.1用于固定岩棉的锚固件圆盘直径不得小于φ100mm。
3.2待岩棉粘贴完成，且不再移动时安装锚固件。按设计要求位置用冲击钻钻孔，锚固深度为基层内50mm，锚固件安装位置宜在岩棉高度方向的中部。
3.3自攻螺钉应挤紧并将塑料膨胀钉的钉帽与岩棉表面齐平或略拧入些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。
3.4锚固件布置方法，按岩棉防火隔离带长度方向每间距500mm设置1个。
4、网格布的铺设
4.1防火岩棉隔离带上设置网格布，其主要是对岩棉与整体墙面接缝处进行的处理措施，因岩棉为无机保温材料，而用于大墙面的保温板一般为有机保温材料，两者的密度与收缩率有很大区别，故采用增加一层网格布的方式，以保证两材料之间在施工完成结构时不会出现裂缝现象。
4.2设置方法：网格布的高度为岩棉高度加200mm。用抹子在岩棉及岩棉上下各100mm高度的范围内均匀涂抹一道厚度为2-3mm的抹面胶浆，立即将网格布压入胶浆中，待胶浆干硬至可碰触时，再抹上第二道抹面胶浆，直至全部覆盖网格布，使网格布约处两道胶浆中的中间位置，总厚度不得低于3mm。
4.3待抹面胶浆初凝后再进行整体大墙面保温工程抹面层的施工。
5、防火隔离带的设置高度与厚度：高度一般为300mm，厚度同大墙面保温层厚度。
6、用于防火隔离带岩棉的密度要求：岩棉密度≥120kg/M3。
聚苯板外墙保温施工方案
聚苯板外墙保温施工方案
EPS聚苯板外墙保温施工方案：
基层处理→测量放线→粘贴EPS聚苯板→EPS聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→填嵌缝膏→涂面层腻子和涂料→验收。
EPS外墙保温施工前期准备：
1、材料要求：EPS膨胀聚苯板、粘结胶浆、抹面胶浆、耐碱玻纤网格布、建筑密封胶(应采用聚氨酯、硅酮或丙烯酸类密封膏)、密封条、盖口条、锚栓、角钢、胀管等
2、主要工具：电热丝切割器、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、开刀、棕刷、粗砂纸、电动搅拌器、冲击钻、抹子、压子、阴阳角抿子、托线板、2m靠尺等。
一、基层墙体处理
新建工程的结构墙体基面必须清理干净，外墙表面没有油、浮尘、污垢等污染物或其他妨碍粘结的材料，并检验墙面平整度和垂直度。用2m靠尺检查，****偏差不大于5mm，超差部分应剔凿或用干粉砂浆修补平整。对旧房节能改造，应彻底清理不利于粘贴聚苯板的原外墙面层，用水泥砂浆修补缺陷，加固找平，方能开展外墙保温施工。
二、测量放线
1、根据建筑物立面设计和外墙外保温技术要求，在墙面弹出外门窗的水平线、垂直控制线及伸缩缝线、装饰线；
2、在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直和平整度。
三、粘贴聚苯板
1、EPS聚苯板切割：尽量使用1200*600mm或900*600mm标准尺寸的聚苯板。若使用非标准尺寸的聚苯板，应采用电热丝切割器或壁纸刀进行裁剪加工。对角线误差±2mm，按实际需要的尺寸加工。尺寸允许偏差为±2mm，大小面垂直。
2、粘结胶浆：使用用于外墙保温施工的成品粘结砂浆。配制好的粘结砂浆最好45分钟内用完。
3、变形缝线两侧的聚苯板上预贴250mm宽包底网格布。
4、粘结EPS聚苯板方法：
1) 在外墙阴阳角处挂垂直通线，并用水准仪找平，每面墙至少2根，注意使其距墙尺寸一致。当采用分段粘贴时，在开始层上弹一道水平线，并用经纬仪在大角基层处测弹出垂直控制线，依垂直立线挂一道水平线，作为粘贴聚苯板的控制线。
2) 首层聚苯板满粘于外墙，其它楼层聚苯板在板面四周涂抹一圈聚合物砂浆，宽50mm厚10mm，侧面留50mm*50mm宽排气孔，板心按梅花形布设粘结点，间距200mm，直径100mm。采用非标准尺寸板时，粘结胶浆的涂抹面积与聚苯板的面积之比不得少于1/3，
3) 抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻柔、均匀挤压，并随时用托线板检查垂直平整。板与板挤紧，碰头缝处不抹聚合砂浆。粘贴聚苯板应做到上下错缝，每贴完一块板，应及时清除挤出的砂浆，板间不留间隙，如果出现间隙，应用相应宽度的聚苯板填塞。
4) 阴、阳角处相邻的两墙面所粘聚苯板应垂直交错连接，保证板材安装的垂直度。
5) 安装固定件：在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面不小于30㎜,数量为每平方米2—3个，但每一单块聚苯板不少于2个。基层为混凝土构件的，使用尼龙塑料胀管；基层为陶粒空心砌块的，使用专用锚固件。
四、聚苯板打磨
聚苯板接缝不平处应用粗砂纸打磨平整，打磨动作宜为轻柔的圆周运动。磨平后应用刷子或压缩空气将碎屑清理干净。
五、涂抹面胶浆
用不锈钢抹子在EPS聚苯板表面均匀涂抹一层面积略大于一块网布的抹面胶浆，厚度约为2mm。
六、铺压玻璃纤维网
涂抹面胶浆后随即将耐碱玻纤网格布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿的抹面胶浆中；自上而下沿外墙一圈一圈铺设网布；遇到门窗洞口时，应在洞口四角沿45度方向补贴一块标准网布，以防止开裂。网格布左、右搭接宽度为150mm，上、下搭接宽度为100mm，在阳角处还需局部加铺400mm网格布一道。所有收口处的网格布必须返过阳角压实。
七、涂抹面胶浆
待首层胶浆稍干硬至可以碰触时，再用抹子涂抹第二道抹面胶浆约3mm，直至耐碱玻纤网格布全部被覆盖。如在抹面层砂浆前，底层砂浆已凝结，应先涂刷一遍界面剂，在抹面层砂浆。首层墙面、凹阳台、露台应在抹面砂浆外加铺一层网格布，且应在砂浆凝结前进行，并再抹一层2mm厚面层抹面砂浆。
八、填嵌缝膏
在墙体与窗框缝隙处用密封膏镶嵌，密封膏镶嵌密实、饱满。
九、特殊部位施工方法
1、伸缩缝施工时，先在基层弹出伸缩缝位置线，施工到位时，网格布翻裹，最底层用泡沫塑料塞填，中间用发泡聚乙稀圆棒，最外层用密封膏嵌缝，密封膏镶嵌密实、饱满。

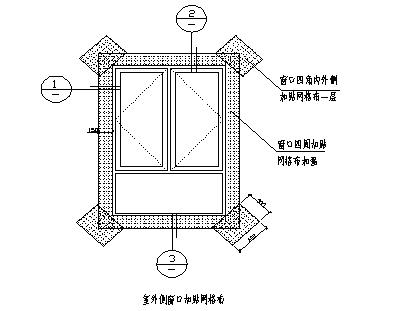

2、门窗洞口处保温系统施工
门窗洞口角部的聚苯板，应采用整块聚苯板切割出洞口，不得用碎（小）块拼接，铺设网格布时，应在洞口四角处沿45度方向贴补一块标准网格布（200mm×300mm），以防止角部开裂，
十、EPS外墙保温面层处理（涂面层腻子和涂料略）
EPS聚苯板外墙保温施工应注意事项：
1）、材料应分类挂牌存放。聚苯板应成捆立放，防雨防潮。网格布也要防雨存放。粘结、抹面砂浆存放也要注意防雨防潮和保质期。
2）、操作地点环境和基层温度不低于5℃。风力大于5级或雨天不能施工。若在外墙保温施工时突然降雨，应采取有效措施，以防雨水冲刷墙面。
3）、板与板的板缝拼严，缝宽超出2mm时，用相应厚度的聚苯板片塞平。
4）、外墙保温施工完成后，后续工序与其他正进行的工序应注意对外墙保温系统成品的保护。
5）、严格遵守有关安全操作规程，实现安全生产和文明施工。
岩棉外墙保温施工方案
1、适用范围
具有保温隔热、隔声要求的现浇钢筋混凝土剪力墙结构及围护结构的外墙保温施工。
2、工艺流程及操作要点
2.1保温板安装
2.1.1工艺流程： 定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料切锯→保温板就位固定→接缝处理→设置“L”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆
2.1.2操作要点：钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋进行加固。外墙模板必须是大模板或滑动模板。
2.1.2.1保温板的下料
（1）保温板的高度：首层为层高+5cm，首层以上为层高+3cm（企口高度2.5cm+变形0.5cm）， 这样可以保证保温板只在每层的层间出现一次拼缝，其它位置均不必进行水平缝拼接；
（2）另外，保温板顶层为实际剩余高度；
（3）用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。另外，也可根据实际需要定型加工，现场直接拼装。
2.1.2.2用木板适当拍打保温板使其就位，然后在绑扎垫块的地方设置“L”型预埋筋，上下间距600~900cm，左右间距600mm。
2.1.2.3为了防止安装模板时过分压缩保温板，导致墙体钢筋没有保护层，必须在钢筋骨架与保温板之间绑扎垫块，并且在钢筋固定顶模棍。
2.1.2.4无论用于何处，保温板必须横向就位，即凹槽水平。
2.1.2.5保温板的拼缝应企口搭接，用火烧丝将两侧保温板的钢丝网拉紧，使保温之间的缝隙越小越好，收好部位必须粘贴海绵条的处理： 保温板的水平和竖向拼缝处要附加连接平网，“U”型8#镀锌铅丝穿过保温板与墙体内侧钢筋缠绕绑扎；保温板在转角处及门窗等洞口必须设置角网，且宜在抹灰时设置；
2.1.2.6角部火烧丝、“U”型铅丝处保温板下宜收得太紧，以免过度压缩，混凝土浇筑的侧压力无法使其恢复。
2.1.2.7在浇筑混凝土之前，为了防止泵管下料时砼进入模板与保温板之间，导致保温板变形，在保温板上口应设置木枋盖板或“U”型镀锌铁皮护套，浇砼时应在模板口设置导流板，使混凝土有续下落。
2.1.2.8墙体混凝土分层浇筑、分层振捣。分层高度严格控制在50cm以内，振捣不得接触保温板，以免坏聚苯板。
2.1.2.9混凝土养护至达到要求强度后拆除模板。拆模后，清理板面浮浆、海绵条。穿墙螺栓留下的孔洞，应填塞掺膨胀剂的聚苯保温砂浆封堵。
2.2外墙抹灰
2.2.1保温板抹灰前要进行界面处理并养护。如果在出厂时已完成界面处理，则应认真清理板面灰尖、松动的聚茶板、污垢等杂物。
2.2.2检查所有拼缝和收头部位的附加角网、平网是否全部设置并绑扎牢固，不得溃漏。
2.2.3抹灰分三层、底层、中层和罩面层，底层12~15mm盖住钢丝网；中层8~10mm；罩面层3~5mm，总厚度不小于25mm；砂浆的配比底层与中间层宜比较接近，并应掺入适量的高效防水建筑胶。（以立德尔LD816原胶为例）砂浆配合比（重量比）为：（砂的含泥量小于1%） 底层：LD816：水泥（PO.32.5）：中砂=1:10:25（中砂颗粒≤5mm）；罩面层：1:2.5水泥砂浆（中细砂），掺水泥重量1%的防裂剂。
2.2.4每层抹灰的间隔时间不少于24h，每层砂浆终凝后均应洒水养护，使表面保持湿润，避免脱水。暑天施工时，若砂浆凝结速度太快，可通过试验掺加柠檬酸以延长凝结时间，但最多不得超过水泥用量的0.4%。同时应控制好作业面的大小，否则不能控制在砂浆凝结前完成找平和表面搓毛，而导致砂浆表面强度降低，另外应选择没有阳光曝晒的时段施工。
2.2.5在中间层和面层砂浆抹灰施工时，应根据建筑物外立面分格效果要求，合理留设外墙分格缝，原则上水平分格缝的间距不宜超过2m，****应控制在3m以内，垂直分格缝****间距不宜超过5m，宜设置在门窗洞口边。
2.2.6门窗洞口周边侧面，要根据设计要求抹保温砂浆或采取其它措施，避免局部产生热桥。
2.2.7尽量避免在高温、风干及冬期施工。
2.3外墙贴面
外保温抹灰的洒水养护工作必须保证抹灰至少有3天的湿润时间，在抹灰层达到较高的强度，收缩变形基本完成后，方可进行外贴面施工，并提前一天将基层洒水湿润。
2.3.1贴面砖的水泥腻予与面层抹灰的强度相差不宜太大，水泥腻子的配合比为：LD816：水泥（PO.42.5）：超细砂=1:6:6 。
2.3.2外墙贴面砖后应及时洒水养护，保护面砖和基层湿润7天。
2.3.3分格缝的做法：外墙面砖的分格缝应与基层一致，在分格缝处填塞发泡聚乙烯棒，其直径应为缝宽的1.3倍左右，分两次色填嵌缝胶，深度达钢丝网。嵌缝胶必须勾填密实，使水无法进入。
2.4外墙涂料
外墙涂料尽量推迟施工时间，以保证墙面干燥，抹灰层能量得以充分释放，局部裂纹充分发展并稳定后，用弹性腻子嵌填刮平。涂料选用高性能、高弹性防水涂料。若用普通涂料，要在表面抹抗裂砂浆加耐碱玻纤网格布（网孔3.5mm~5mm），厚度约3mm。
3、材料及设备
钢丝网架聚苯乙稀保温板、连接平网、连接角网、“U”型8#镀锌铅丝、“L”型预埋筋（Φ6）、蛇头剪、钢锯条、木板、20#火烧丝、20?0的海绵条、考虑钳、直尺、3m卷尺、界面剂（如EC-1）、建筑胶（如立德尔LD816）等。
4、劳动力组织及安全
4.1劳动力组织 由于保温板安装技术简单，劳动强度低，一般施工人员经培训后均可操作。适当考虑身材较高的人员，尽量避免登高作业。保温板安装与主体同步，不占工期，可根据施工流水段的划分及工期计划安排一定数量的操作人员，但每一小组至少要有三人以上。
4.2安全注意事项
4.2.1保温板的堆放场地应平整坚实，并离开地面，上有覆盖；应避免使聚苯乙烯与溶剂或含有挥发性的有机物如沥青、柴油、机油等接触；聚苯乙稀切忌接近明火、火源或电焊所处；堆放处要有灭火设施，设禁火牌。
4.2.2保温板安装属于高空作业，存在一定的不安全因素，因此在施工前，要做好安全技术交底，确保各项基本安全措施到位后方可作业。脚手架外侧要挂安全网，高度超过作业层墙体1m以上，围护到位：安装器具体积小容易坠落，必须摆放在安全部位；大风天气要注意固定，大块板材要有两面人以上同时操作；保温板材料虽属于阻燃型，但遇明火或电焊渣，容易熔化和燃烧，所以施焊时要采取有效防护，防止焊渣落到保温板上。如果有条件要分层做好隔断，一旦发生火情，可能阻止火势蔓延。
5、质量标准
5.1原材料：
5.1.1钢丝网架聚苯乙烯保温板：
5.1.1.1聚苯板容重≥18kg/m3且符合设计要求，具有阻燃性能，进场前必须进行原材复试。
5.1.1.2聚苯乙烯板边长及对角线的长度允许误差在2mm以内，厚度允许误差-1mm，+2mm。
5.1.1.3聚苯乙烯板凹槽深度10mm，允许误差±1mm。
5.1.1.4钢丝网架必须是镀锌钢丝，直径2mm，间距5cm，斜插出保温板≥5cm，焊点脱焊率≯1%。
5.1.2连接平网、连接角网：均为镀锌钢丝焊接网，直径2mm，间距5cm。
5.2保温板安装验收标准
|
项次
|
项目
|
允许偏差（mm）
|
检查方法
|
|
1
|
轴经位移
|
5
|
尺量检查
|
|
2
|
表面平整度
|
8
|
2m靠尺，钢尺
|
|
3
|
表面垂直度
|
6
|
2m垂直度仪或托线板
|
|
4
|
拼缝宽度
|
2
|
尺量检查
|
|
6
|
阴阳角垂直度
|
4
|
2m靠尺
|
抹灰及贴面的评定标准仍执行《建筑工程质量检验评定标准》。
6、成品保护
聚苯乙烯材料本身比较容易被破坏，施工中应尽量避免碰撞，尤其是在脚手架的搭设和拆除时一定要注意保护；如果外墙要开洞，必须先画好位置，剪掉洞口位置的钢丝再锯开保温板，方可进行开洞施工；另外，考虑保温板的防火、防污染、防网架锈蚀、长期的日晒雨淋会使保温板表面的界面剂失效等原因，安装好的保温板应尽早进行分层抹灰保护。
施工程序
基面检查或处理→工具准备→阴阳角、门窗膀挂线→基层墙体湿润→配制聚合物砂浆，挑选EPS板→粘贴EPS板→ EPS板塞缝，打磨、找平墙面→配制聚合物砂浆→EPS板面抹聚合物砂浆，门窗洞口处理，粘贴玻纤网，面层抹聚合物砂浆→找平修补，嵌密封膏→外饰面
外墙保温材料
专指用于建筑墙体的一类保温材料，根据使用位置可分为：外墙保温材料，内墙保温材料，屋面保温材料；根据保温材料的内在成分可分为：无机保温材料和有机保温材料
在建筑中，外围护结构的热损耗较大，外围护结构中墙体又占了很大份额。故此，建筑墙体改革与墙体节能技术的发展是建筑节能技术的一个最重要的环节，发展外墙保温技术及节能材料则是建筑节能的主要实现方式。
外墙保温技术最早起源于欧洲，我国是从20世纪80年代中期开始试点，并将该技术广泛应用于建筑领域的。但目前的建筑节能水平，还远低于发达国家，我国建筑单位面积能耗仍是气候相近的发达国家的3~5倍。所以建筑节能还是本世纪我国建筑业的一个重要的课题.近年来，随着我国住宅建设节能工作的不断深入，以及节能标准的不断提高，引进开发了许多新型的节能技术和材料，在住宅建筑中大力推广使用。其中应用于外墙保温的各种泡沫塑料保温材料，如EPS板、XPS板材及发泡聚氨酯板材等因素其综合性能优异而令人瞩目。
外墙保温材料、外墙保温电焊网、外墙保温网格布：
1、无机活性外墙保温材料
2、硅酸盐保温材料
3、陶瓷保温材料
4、胶粉聚苯颗粒
5、钢丝网采水泥泡沫板（舒乐板）
6、挤塑板XPS
7、硬泡聚氨酯现场喷涂、硬泡聚氨酯保温板
8、喷涂聚氨酯硬泡
9、EPS泡沫板
屋面材料：
1、陶瓷保温板
2、xps挤塑板
3、珍珠岩及珍珠岩砖
4、蛭石及蛭石砖
热力、空调材料：
酚醛树脂、聚氨酯防水保温一体化、橡塑海绵、聚乙烯、聚苯乙烯泡沫、玻璃棉、岩棉
钢构材料：
聚苯乙烯、挤塑板、聚氨酯板，玻璃棉卷毡等。
无机保温材料：
发泡水泥，无机活性保温系统
保温材料常用的有：
气凝胶毡、玻璃棉制品、维耐隔热毯、绝热泡沫玻璃、聚氨酯、外墙保温网格布等。
玻璃棉制品的用途：
空调保温、风管保温、钢结构保温、锅炉保温、除尘器、蒸汽管道保温等。
维耐隔热毯的用途：
石油、化工、热电、钢铁、有色金属、工业炉等行业热工设备的隔热保温与保护；船舶、火车、汽车、飞机等交通设备的高温隔热；家电产品的保温隔热，如烧烤炉、烤箱、电烤箱、微波炉等。
浸入树脂加工成板状，是地产建筑及冷气机优良的衬垫隔热、消音材料。
绝热泡沫玻璃的用途：
建筑墙体保温、楼宇屋顶等节能防水应用；各种烟道内衬和工业窑炉的保温应用；各种民用冷库、库房和地铁、隧道等基础绝热应用；高速公路、机场和建筑等基础隔离层应用；游泳池、渠坝等防漏防
材料一 外墙保温网格布
外墙保温网格布外墙保温网格布(玻璃纤维网格布)是以中碱或无碱玻璃纤维网纱为原料，织成玻璃纤维网格布为基材，再经涂覆丙稀酸共聚液烘干后而成的一种新型耐碱产品。该产品具有结构稳定，强度高，耐碱性能好，防腐，抗裂等特点，增强效果****，而且施工简单，易行。主要适用于水泥，石膏，墙体，建筑物和其它构筑物内外表面增强，防裂，是外墙保温工程的一种新型建材。
含ZrO2的耐碱涂覆玻纤网格布是以含ZrO2玻璃纤维机织物为基材，经高分子耐碱乳液浸泡涂层。从而具有优良好的耐碱性、柔韧性以及经纬向抗拉强度达到JG158-2004国家标准，可被广泛用于建筑物颗粒外墙外保温系统、防水、防裂等。
材料二 酚醛树脂发泡材料
酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落，使用温度围广（-196～+200℃）低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数 低，隔热性能好，并具有抗水性和水蒸气渗透性，是理想的保温节能材料。由于酚醛具有苯环结构，所以尺寸稳定，变化率<1%。且化学成分稳定，防腐抗老化，特别是能耐有机溶液、强酸、弱碱腐蚀。在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准，且其分子结构中含有氢、氧、碳元素，高温分解时，溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。故此，酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料
酚醛泡沫素有“保温材料之王”的美称，是新一代保温防火隔音材料。在发达国家酚醛发泡材料发展迅速，已广泛应用于建筑、国防、外贸、贮存、能源等领域。美国建设行业所用的隔音保温泡沫塑料中，酚醛材料已占40%；日本也已成立酚醛泡沫普及协会以推广这种新材料。
酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好 、施工方便，其综合性能是各种保温材料无法比拟的。对冷藏、冷库的保冷以及用于石油化工等工业管道和设备的保温、建筑隔墙 、外墙复合板、吊顶天花板、吸音板等有无可争议的综合优势,解决了其它有机材料防火性能不理想，而无机材料吸水率大、容易“ 结露”、施工时皮肤刺痒等问题，是空调系统，各种电器的第三代****保温材料。
另外，但由于其阻燃性能较差，并散发有毒气体，因此，酚醛发泡材料可能会取而代之，成为很有竞争力的新型建材。
材料三 发泡水泥保温材料
发泡水泥，最早是德国采用的材料传入我国是在1980年左右。是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温防火材料。 它属于气泡状绝热材料，突出特点是在混凝土内部形成封闭的泡沫孔，使混凝土轻质化和保温隔热化。
特点
保温性：导热系数为0.06-0.28W/(M.K)，热阻约为普通混凝土的10-20倍。
轻质性：干体积密度为300-1600KG/M3，相当于普通水泥混凝土的1/5～1/8左右，可减轻建筑物整体荷载。
整体性：可现场浇注施工，与主体工程结合紧密，不需留界隔缝和透气管。
低弹减震性：发泡水泥的多孔性使其具有低的弹性模量，从而使其对冲击载荷具有良好的吸收和分散作用。
隔音性：发泡水泥中含有大量的独立气泡，且分布均匀，吸音能力为0.09-0.19%，是普通混凝土的5倍，具备有效隔音的功能。
抗压性：抗压强度为0.6-25.0MPA。
耐水性：现浇发泡水泥吸水性较小，相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。
耐久性：与主体工程寿命相同。
施工简单：只需使用水泥发泡机可实现自动化作业，可实现垂直高度200米的远距离输送，工作量为150—300M3/工作日。
生产加工性：发泡水泥不但能在厂内生产成各种各样的制品，而且还能现场施工，直接现浇成屋面、地面和墙体，并可进行锯、刨、钉、钻孔等加工。
环保性：发泡水泥所需原料为水泥和发泡剂，发泡剂为中性，不含苯、甲醛等有害物质，避免了环境污染和消防隐患。
防火性：因为发泡水泥的主要原料是水泥，水泥属无机材料完全防火
经济性：综合造价低。
应用范围
泡沫混凝土以其良好的特性，广泛应用于节能墙体材料中，在其他方面也获得了应用。泡沫混凝土在我国的应用主要是屋面泡沫混凝土保温层现浇、泡沫混凝土面块、泡沫混凝土轻质墙板、泡沫混凝土补偿地基。但是，充分利用泡沫混凝土的良好特性，可以将它在建筑工程中的应用领域不断扩大，加快工程进度，提高工程质量，具体如下：
园林绿化应用。将发泡水泥做成容重在600-1000kg/m³可用来做园林中的扶手，假山，凳子，桌子等。
热镀锌电焊网
规格：热镀锌电焊网规格:0.9±0.04×12.7×12.7抗拉强度:>65,热镀锌层>122g 《胶粉聚苯颗粒外墙外保温系统》JG158-2004
用途：外墙保温增强墙体和抵抗墙体开裂。
性能指标
检验项目 单位 指标
工艺 热镀锌电焊网
丝径 mm 0.90±0.04
镀锌层质量 g/m2 ≥122
施工工艺
（1） 先将钢丝网按预定尺寸裁好，长度应断在分隔缝槽中；
（2） 在保温层抹2-3㎜厚的抗裂（抹面）砂浆，然后用锚栓将钢丝网铺贴平整；
（3） 热镀锌钢丝网一般竖向使用，接头部位的搭接宽度不应小于5㎝。
膨胀聚苯板薄抹灰
EPS膨胀聚苯板薄抹灰外墙外保温是采用聚苯乙烯泡沫塑料板（以下简称苯板）作为建筑物的外保温材料，当建筑主体结构完成后，将苯板用专用粘结砂浆按要求粘贴上墙。如有特殊加固要求，可使用塑料膨胀螺钉加以锚固。然后在苯板表面抹聚合物水泥砂浆，其中压入耐碱涂塑玻纤网格布加强以形成抗裂砂浆保护层，最后为腻子和涂料的装饰面层（如装饰面层为瓷砖，则应改用镀锌钢丝网和专用瓷砖粘结剂、勾缝剂）。
EPS膨胀聚苯板薄抹灰外墙外保温系统具有优越的保温隔热性能，良好的防水性能及抗风压、抗冲击性能，能有效解决墙体的龟裂和渗漏水问题。本系统技术成熟、施工方便，性价比高，在欧美发达国家、沿海发达地区均得到了广泛的应用，是广大房地产开发商，保温节能建筑设计和建筑施工单位****隔热体系。随着建筑节能事业的深入发展，本系统将成为市场的主流产品。
相应的标准规程：《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
膨胀玻化微珠
膨胀玻化微珠《又名珍珠岩》。无机保温砂浆是一种用于建筑物内外墙粉刷的新型保温节能砂浆材料， 以无机类的轻质保温颗粒作为轻骨料，加由胶凝材料、抗裂添加剂及其他填充料等组成的干粉砂浆。具有节能利废、保温隔热、防火防冻、耐老化的优异性能以及低廉的价格等特点，有着广泛的市场需求
产品状态：均匀灰色粉体。产品特点：1、精选进口可再生分散胶粉、无机胶凝材料、优质骨科及具有保水、增加、畜变、抗裂等功能的助剂预混干拌而成。 2、对多种保温材料均具有良好的粘结力。 3、良好的柔性、耐水性、耐候性。 4、现场直接加水调和使用，方便操作。 5、安全环保，符合产业政策。
施工流程：基层处理一贴饼冲筋一本材料薄抹灰方式界面处理一分层涂抹保温砂浆一固定钢丝网（需要时）一涂抹抗裂砂浆一面层施工
施工准备：
工具准备：卧式砂浆搅拌机或手提电动搅拌机，手推车，灰斗，水桶，抹子，靠尺板，水平尺等。施工前修补墙面孔洞，清除表面浮灰、油污、隔离剂、碎屑等杂物，保证施工作业面干净。按照结构控制线并结合保温层设计厚度弹出施工控制线、打点。墙面误差大约10mm时，用水泥砂浆或COA无机活性防火保温砂浆找平，确保保温层厚度均匀。
胶粉聚苯颗粒
EPG胶粉聚苯颗粒保温系统是以预混合型干拌沙浆为主要胶凝材料，加入适当的抗裂纤维及多种添加剂，以聚苯乙烯泡沫颗粒为轻骨料，按比例配置，在现场加以搅拌均匀即可，外墙内外表面均科使用，施工方便，且保温效果较好。
该材料导热系数低，保温隔热抗结露性能好，抗压强度高，粘接力强，附着力强，耐冻融、干燥收缩率及侵水线性变行率小，不易空鼓、开裂。
本系统采用现场成型抹灰工艺，材料和易性好，易操作，施工效率高，材料成型后整体性能好。避免了块材保温、接缝易开裂的弊病，且在各种转角处无需裁板做处理，施工工艺简单。
BH胶粉聚苯颗粒保温系统总体造价较低，能满足相关节能规范要求，而且特别适合建筑造型复杂的各种外墙保温工程。
挤塑板
本系统是采用XPS聚苯乙烯挤塑板（以下简称挤塑板）作为建筑物的外墙保温材料，当建筑主体与外墙砌筑工程完成后，在底层砂浆上涂刷XPS专用界面剂。将拉毛XPS挤塑聚苯板 用粘结砂浆按要求粘贴上墙，并使用塑料膨胀螺钉加以锚固。然后在挤塑板表面抹聚合物水泥砂浆，其中压入耐碱涂塑玻纤网格布加强抗裂砂浆保护层，最后为腻子和涂料的装饰面层（如装饰面层为瓷砖，则应改用镀锌钢丝网和专用瓷砖粘结剂和勾缝剂）。
XPS挤塑聚苯板薄抹灰外墙保温系统比较EPS系统而言，具有强度更高、保温隔热性能更好，不透气性更强等特点。本系统是一种较为高档的保温隔执体系在寒冷地区、高档楼盘、冷库工程等保温隔热要求较高的建筑工程中得到了广泛的应用。
岩棉板
岩棉板是以玄武岩及其它天然矿石等为主要原料，经后天融化后，采用国际先进的四辊离心制棉工序，将玄武棉岩高温溶体甩拉成4～7μm的非连续性纤维，再在岩棉纤维中加入一定量的粘结剂、防尘油、憎水剂，经过沉降、固化、切割等工艺，根据不同用途制成不同密度的系列产品。广泛应用于船舶、冶金、电力、建筑等行业，具有良好的绝热、隔音效果。施工及安装便利、节能效果显著，具有很高的性能价格比。
材质：岩棉 表观密度：岩棉120（kg/m3） 导热系数：0.04（W/(m．K)） 最高使用温度：450（℃） 规格：1000*600、1200*600（mm）。
墙体保温种类与方式
屋面保温
倒置式屋面就是：将憎水性保温材料设置在防水层上的屋面。其优点在于：
1、构造简化，避免浪费；
2、不必设置屋面排汽系统；
3、防水层受到保护，避免热应力、紫外线以及其他因素对防水层的破坏；
4、出色的抗湿性能使其具有长期稳定的保温隔热性能与抗压强度；
5、能保持长久的保温隔热功能，持久性与建筑物的寿命等同；
6、憎水性保温材料可以用电热丝或欺了常规工具切割加工，施工快捷简便；
7、日后屋面检修不损材料，方便简单；
8、采用了高效保温材料，符合建筑节能技术发展方向。
隔热保温
研发背景：传统的保温隔热材料是以提高气相空隙率，降低导热系数和传导系数为主。纤维类保温材料在使用环境中要使对流传热和辐射传热升高，必须要有较厚的覆层；而型材类无机保温材料要进行拼装施工，存在接缝多、有损美观、防水性差、使用寿命短等缺陷。为此，人们一直在寻求与研究一种能大大提高保温材料隔热反射性能的新型材料。
上世纪90年代，美国国家航空航天局(NASA)的科研人员为解决航天飞行器传热控制问题而研发采用的一种新型太空绝热反射瓷层(Therma-Cover)，该材料是由一些悬浮于惰性乳胶中的微小陶瓷颗粒构成的，它具有高反射率、高辐射率、低导热系数、低蓄热系数等热工性能，具有卓越的隔热反射功能。这种高科技材料在国外由航天领域推广应用到民，用于建筑和工业设施中，并已出口到我国，用于一些大型工业设施中。但美中不足的是，该材料20美元/kg的昂贵售价实在令国内许多行业望物兴叹，难以承受。由此，国内悄然掀起一股研发隔热保温新材料的热潮，且北京志盛威华科技发展有限公司已率先在国内同行中研制成功具有高效、薄层、隔热节能、装饰防水于一体的新型太空反射绝热涂料。该涂料选用了具有优异耐热、耐候性、耐腐蚀和防水性能的硅丙乳液和水性氟碳乳液为成膜物质，采用被誉为空间时代材料的极细中空陶瓷颗粒为填料，由中空陶粒多组合排列制得的涂膜构成的，它对400~1800nm范围的可见光和近红外区的太阳热进行高反射，同时在涂膜中引入导热系数极低的空气微孔层来隔绝热能的传递。这样通过强化反射太阳热和对流传递的显著阻抗性，能有效地降低辐射传热和对流传热，从而降低物体表面的热平衡温度，可使屋面温度最高降低20℃，室内温度降低5~10℃。产品绝热等级达到R-33.3, 热反射率为89%，导热系数为0.030W/m.K。
发展趋势：建筑物隔热保温是节约能源、改善居住环境和使用功能的一个重要方面。建筑能耗在人类整个能源消耗中所占比例一般在30-40%，绝大部分是采暖和空调的能耗，故建筑节能意义重大。而且由于该隔热保温涂料以水为稀释介质，不含挥发性有机溶剂，对人体及环境无危害；其生产成本仅约为国外同类产品的1/5，而它作为一种新型隔热保温涂料，有着良好的经济效益、节能环保、隔热效果和施工简便等优点而越来越受到人们的关注与青睐。且这种太空绝热反射涂料正经历着一场由工业隔热保温向建筑隔热保温为主的方向转变，由厚层向薄层隔热保温的技术转变，这也是今后隔热保温材料主要的发展方向之一。太空反射绝热涂料通过应用陶瓷球型颗粒中空材料在涂层中形成的真空腔体层，构筑有效的热屏障，不仅自身热阻大，导热系数低，而且热反射率高，减少建筑物对太阳辐射热的吸收，降低被覆表面和内部空间温度，因此它被行家一致公认为有发展前景的高效节能材料之一。
当今，全球保温隔热材料正朝着高效、节能、薄层、隔热、防水外护一体化方向发展，在发展新型保温隔热材料及符合结构保温节能技术同时，更强调有针对性使用保温绝热材料，按标准规范设计及施工，努力提高保温效率及降低成本。国内外纷纷展开薄层隔热保温涂料的研究，美国已有多家公司生产这种绝热瓷层涂料，如美国的SPM Thermo-Shield、Thermal Protective Systems推出的Ceramic-Cover、J.H.International的Therma-Cover等产品。这种太空绝热瓷层是根据美国航空和航天宇宙航行局NASA控制航天飞机热传导的工作原理研制而成的，适用于高压喷涂、无污染，具有良好的抗热辐射、薄层隔热、防水防腐蚀等性能。该材料已转向一般工业及民用隔热保温而国内也有多家企业在研发该类材料，如薄层隔热反射涂料、太阳热反射隔热涂料、水性反射隔热涂料、隔热防晒涂料、陶瓷绝热涂料等等。主要是采用耐候性好、耐水性强、耐老化性强、有较强粘结力和弹性的、且能与保温填料、反射填料相溶性好的成膜材料，选择质轻中空、耐高温、热阻大、并具有良好反射性和辐射性的填料，折光系数高、表面光洁度高、热反射率及辐射率高的超细粉料适合作为反射填料，与成膜基料一起构成低辐射传热层，可有效隔断热量的传递。这种薄层隔热反射涂料与多孔材料复合使用可用于建筑物、车船、石化油罐设备、粮库、冷库、集装箱、管道等不同场所涂装。
无机保温隔热系统，继承和发扬了优良的传统工艺技术，是自主研发创新创造出绿色节能、安全防火适合中国国情的外墙保温材料。先后荣获国家住房和城乡建设部"2006全国建设行业科技成果推广项目"、 "《建设事业"十一五"技术公告》建筑节能重点选用产品和推广应用技术"、"2007中国建设科技自主创新（外墙外保温）优势企业"、"2008中国建筑节能减排十大品牌企业"、"2009年国家建筑节能示范项目选用技术与产品"、"2010全国建设行业科技成果推广项目"
无机活性墙体保温隔热系统的开发技术原理，解决了常规外墙保温材料开裂、龟裂的问题，提升了外墙保温材料的防火等级和使用寿命；简化了系统构造，减少了施工程序，属于新型的无机保温砂浆，缩短了施工工期，降低综合成本；绿色环保、安全节能以及广泛应用于新建、改建项目的适宜性。
板材保温
广义的讲，板材保温隔热材料，使用的地区和范围比较广，可以在外墙外保温工程中使用，也可以在外墙内保温工程中使用。板材保温隔热材料的保温主体可以是发泡型聚苯乙烯板，挤出型聚苯乙烯板，岩棉板，玻璃棉板，VIVA木丝水泥板，FOREX美岩水泥板等不同材料。板材保温隔热材料又可分为单一保温隔热材料和系统保温隔热材料，在应用过程中应注意以下问题：
单一保温隔热材料，是保温工程应用的主体，在使用过程中需要其它材料的配合。如：发泡型聚苯乙烯板，挤出型聚苯乙烯板，岩棉板，玻璃棉板等，在使用前要测试以下检测内容：
1、导热系数（W/m?K ）：这一技术指标是关系工程保温效果的关键指标，一般而言，实验室的测试是在板材烘干至恒重时测试的，而材料的应用是在空气中含有一定湿度的条件下使用的，因此，使用时要乘以一定的系数；或者，直接将材料调整到使用环境条件下测试。
2、表观密度（Kg/m3）：材料的表观密度在一定程度上影响其导热系数，表观密度不合格的材料将直接导致其物理性能下降，如强度，尺寸稳定性等。
3、压缩强度（MPa）：指试件在10%变形下的压缩应力。它关系到该面层系统的耐久性和耐冲击性。
4、尺寸变化率（mm）：尺寸变化率大的材料将导致该系统面层的开裂。
5、水蒸气透系数:该性能决定了对水蒸气透过的性能，在一定程度上决定了墙面的结露与否。
6、氧指数：需阻燃型，否则防火不能达标。
系统保温
系统保温材料是指将单一保温材料与其它辅助材料复合而成为一个系统，称为系统保温材料。现有的系统保温材料有如下几种：
1、外墙外保温系统：发泡型聚苯乙烯板（或挤出型聚苯乙烯板）+耐碱玻纤网布+含有胶粘剂的聚合物砂浆，如专威特外墙外保温系统，北京中建院外墙外保温系统，Preswitt保温系统等；
外保温系统需测试的项目：
A、 传热系数：
系统保温材料与主体结构复合后的保温效果受施工质量和环境温湿度的影响而有所改变，因此要实地现场测试，掌握其实际效果。根据建设部《民用建筑节能热工设计规范》JGJ 26-95和各地《细则》要求为指标，不得低于其限值；
B、 防水性、耐冻融、耐候性、耐冲击、抗风压：做为外墙外保温，其饰面直接与外界环境接触必须抵抗雨水、冻融、冲击和强风等不良因素的侵袭。
与外保温系统配套的耐碱玻纤网布的抗拉强度应大于200N/cm,耐碱后的剩余抗拉强度应不小于150≥N/cm ；胶粘剂的7天的抗拉粘结强度应大于1 Mpa,耐水、耐冻融后抗拉粘结强度应大于0.9Mpa。
2、内保温系统：有发炮型聚苯乙烯板（或挤出型聚苯乙烯板）+纸面石膏板；GRC保温板（发炮型聚苯乙烯板与水泥砂浆复合）；岩棉夹心保温板；增强水泥聚苯保温板等。
浆体保温
浆体保温材料20世纪主要用于外墙外保温，也可用于隔墙和分户墙的保温隔热，如性能允许还可用于外墙外保温。浆体材料有二种类型，一种是以胶凝材料为主的固化型，一种是以水分蒸发为主的干燥型。其主要成分是由海泡石（聚苯粒）、矿物纤维、硅酸盐为主的的多种材料，经过一定的生产工艺复合而成的轻质保温材料。它的产品有粉状和膏状（浆体状）两种类型，但使用时均以浆体抹在基层上。使用时注意以下检测数据：
（一） 用于内保温和隔墙：导热系数、表观密度、体积收缩率、粘结强度、软化系数、石棉含量、水蒸气透湿系数、吸水率、氧指数等。
（二） 用于外保温应考率材料的导热系数、表观密度、体积收缩率、粘结强度、憎水率、石棉含量、软化系数、吸水率、防火性能等，同时还应考率系统的保温隔热性。
无论是板材保温隔热材料还是浆体保温隔热材料各有其特点，只要适应其特点，才能****限度的发挥其优势，对建筑节能起到事半功倍的作用。
例举
无机外墙保温材料具有以下参数：
导热系数：0.042W/（m.k）
干密度：385kg/m³
抗压强度：0.45Mpa
粘接强度：0.55 Mpa
线性收缩率%：0.18
软化系数：0.65
燃烧性能：A级不燃
耐候性能：80次高温—淋水循环和5次加热—冷冻循环后，无气泡、无剥落、无空鼓、无脱落，未产生渗水裂缝，饰面砖粘结强度为0.61MPa 。
橡塑保温
橡塑保温材料特点有：
防火:国家防火建筑材料质量监督检验中心测试为难燃B1级，符合国标GB8624-1997的各项标准。
防震:材质为PEVA高发泡材料，保温板、管材柔软且富有弹性，从而达到良好的防震效果。
隔热:具有细致的独立气泡结构，无空气对流，导热系数<0。0325W/MK。
隔音:具独立细密气室，隔音性强，可用于要求降噪工程项目。
温度:在+89℃、-60℃环境下，不起物质性变化，适合各冷冻工程项目保冷用途。
防水:材质为PEVA橡塑密闭型气泡结构，每个气室处于封闭状态。
防腐:本物质为高分子聚合物，能彻底防止酸碱盐的侵蚀。
加工:易切割，易粘接，材质柔软，富弹性，特别便于安装施作。
岩棉保温毡
岩棉保温毡是以玄武岩及其它天然矿石等为主要原料，经高温熔融成纤，加入适量粘结剂加工而成的。该产品适用于贮罐容器和大口径管道的保温。
岩棉保温毡具有优良的保温隔热性能，施工及安装便利、节能效果显著，具有很高的性能价格比。
岩棉保温毡是导热系数低的一种优质的保温隔热材料。适用于大中口径管道；中、小型储罐及表面曲率半径较小的弧面或表面不规则的设备、建筑空调管道保温防露和墙体的吸音保温。
在设计和施工时应注意保温材料的固定和支撑，如果保温层大于八十毫米，建议使用双层保温，以减少拼接处缝隙的热量损失。由于水的导热系数很高，水分进入岩棉制品后，其导热系数将大幅度上升。因此在设计和施工中需防止水分进入岩棉制品。
影响外保温工程质量的原因
外墙外保温俗称“建筑物的外衣”，到目前为止，国内已有数千万平方米的工程采用了该类技术，在推广应用的同时，必须高度重视在实际工程中的应用情况。现就市场上广泛应用的粘接EPS保温板和聚苯颗粒浆体保温两类技术体系，分别从工程质量的长期可靠有效性、表观质量的长期稳定性和热工性能三方面进行简略分析。
常见外保温工程质量问题有:粘接EPS保温板材容易出现移位、空鼓和脱落，浆体保温层存在空鼓和脱落，是这两类体系极容易出现的问题。保护层出现空鼓和开裂，在施工后很快发生，或经冬夏气温循环变化后发生。保护层表面出现裂纹或有外饰面砖的出现脱落现象，从而影响外保温工程表观质量长期稳定性。外保温工程局部发霉、结露甚至成霜，这种现象在严寒和寒冷地区最易发生，高湿度地区也较多;墙体传热系数达不到节能标准目前较为普遍。
一、影响工程质量长期可靠有效性的原因
保温层空鼓、脱落。
1、基层结构因素:
(1)沉降不均匀破坏。在较长、较大建筑物结构伸缩缝附近，造成保温层空鼓或局部脱落。
(2)框架结构砌体变形。框架结构外墙在砼梁柱和砌体接缝处、易发生因砌体变形而造成的保温层破坏。
(3)脚手架洞口等未砌实，形成保温层局部基层不牢而破坏。
(4)外墙装饰构件固定不牢、移位，形成推拉作用，致使保温层局部空鼓、裂纹后长期渗水，出现空鼓或局部脱落。
2、保温构造层因素:
(1)保温板保温层。找平砂浆与主体墙空鼓，特别是长时间渗水，容易发生持续性空鼓扩大，使保温层连带空鼓或局部破坏;保温板表面荷载过大，极易直接剥离保温层造成脱落;对负风压抵抗措施采用不合理，如在沿海地区或高层建筑外墙采用非钉粘结合的不合理的粘贴方式，极易形成某些保温板块被风压破坏而空鼓、脱落;建筑装饰造型构造由于和周围构造形成较大的应力结构而发生裂纹、空鼓、长期渗水、冻胀等，久之形成空鼓或脱落。
(2)浆体材料保温层。墙体界面处理不当，除黏土砖墙外，其他墙体均应用界面砂浆处理后再涂抹浆体保温材料，否则易造成保温层直接空鼓或界面处理材质失效，形成界面层与主体墙空鼓，连带形成保温层空鼓;保温层无有效约束而致荷载破坏，保温层表面荷载较大的，应对保温层进行有效约束，分散荷载承受;浆体保温材料和保温板形成复合保温层界面处理不合理，保温板表面不用界面砂浆处理，也易造成保温层局部空鼓。
3、保温材料性能因素:
(1)保温板材:保温板密度太低，生产时掺入大量再生回收料或粉化严重，使保温板和主体墙形成“假粘”或自身“粉身碎骨”而局部空鼓、脱落;保温板自身应力太大，加之不合理粘贴方式或胀缩等因素，形成负风压造成局部空鼓或保温板损坏。
(2)保温浆料:保温材料质量不合格，极易发生粘接不良或日久失效造成空鼓;胶粉料存放时间过长或受潮初凝使其失效，使用时造成粘接强度降低。
4、配套产品因素:
(1)保温板粘接胶浆等配套产品:粘接胶浆和锚钉直接影响保温层的粘接牢固程度，也是当前产生外保温工程质量问题的主要原因。粘接胶浆种类混杂，无法满足粘接EPS可靠性要求;胶浆级配不合理造成综合性能下降;锚钉选用不合理造成潜在空鼓，移位或脱落。
(2)浆体保温材料配套产品:浆体保温层贴砖或与保温板复合时，钢网和主体墙连接产品选择不当形成无效连接。根据不同墙体应使用专用尼龙钢钉等具有可靠连接效果的配套产品。
5、施工因素:
(1)浆体保温层施工影响因素:基层墙体处理不当，如粘土砖墙未提前淋水湿润直接涂抹时，或未清理表面油污等附着物时，一次涂抹面积过大或速度太快未压实而致局部空鼓;现场造成浆体保温材料级配不合理影响粘接强度，形成施工时局部空鼓或破坏等潜在缺陷;涂抹方法错误易造成局部空鼓发生;违反操作规程施工造成局部空鼓。
(2)粘接EPS施工因素:点粘方式时，粘接面积小于30%%又无锚钉固定时，形成潜在空鼓松动隐患;条粘方式时，粘接胶浆沟槽部分尺寸太小而弥死，满粘或保温板拼缝用胶浆粘死，形成排水、排气不畅及胀缩应力造成内压剥离性空鼓;钉粘结合方式时，粘接胶浆过稀粘接后马上安装锚钉压力太大，使保温板“变形开胶”假粘合，锚钉与墙形成无效连接，形成潜在破坏可能;人为因素影响:施工时不负责地采用对某些板不认真涂胶的 花粘 现象;低温或雨雪天气无防护措施强行施工，使粘接层浸水或受冻，而改变性能形成隐患。
6、其他影响因素:
(1)保温层施工后，后期门窗、空调、落水管等其他工种的施工安装造成人为破坏。
(2)应涂密封胶处未密封，保温层长期渗水浸润受冻。
(3)其他装修施工时的人为撞击等。
以上这些因素对粘接EPS保温层和浆体保温层，都会直接或间接造成破坏。虽然短期不会形成严重破坏，但对几十年使用期限的工程来说，是决不能忽视其影响的。
无机保温砂浆外墙保温系统施工技术方案
目录
工程概况、参照依据、材料厂家及性能指标
施工准备
施工工艺流程图
施工要点
无机复合保温砂浆外墙外保温系统质量标准
节点处理
安全文明施工措施
质量、进度保证措施
现场管理人员机构框架及职责
一、工程概况和主要的参照依据
工程的基本情况
a 工程名称
b 建设单位
c 设计单位:
d 施工单位：
e 建筑面积
f 工程地址：
g 分包单位：
h 保温形式： 外墙类型1：外墙采用35mm厚膨胀玻化微珠保温砂浆。
外墙类型2：外墙采用外墙35mm+内墙25mm厚膨胀玻化微珠保温砂浆。
2、主要的参照依据
2.1 《上海市无障碍设施设计标准》DGJ08-103-2003（J10264-2003）
2.2 《建筑设计防火规范》GB50016-2006
2.3 《上海市居住建筑节能设计标准》DG/TJ08-205-2008
2.4 《公共建筑节能设计标准》GB 50189-2005
2.5 《改性膨胀珍珠岩外墙保温建筑构造》06CJ07
2.6 《外墙外保温工程技术规程》JGJ144-2004
2.7 《外墙外保温工程技术规程》JGJ144-2004
2.8 《民用建筑外保温系统及外墙装饰防火暂行规定》
2.9 《外墙外保温专用砂浆技术要求》DB31/T366-2006
3、材料的厂家及性能指标
进入现场的各种材料的品种与技术性能应符合设计和产品质量要求。
|
材料名称
|
规格
|
生产厂家
|
材料等级
|
|
无机保温浆料
|
A 32kg，B 100升
|
|
标准
|
|
界面砂浆
|
50kg/袋
|
|
标准
|
|
抗裂砂浆
|
50kg/袋
|
|
标准
|
|
网格布
|
300g
|
|
标准
|
|
锚钉
|
8×100
|
|
|
无机保温浆料的性能指标
|
试验项目
|
标准指标（Ⅱ型）
|
|
干密度，kg/m3
|
≤450
|
|
抗压强度（28d），MPa
|
≥0.50
|
|
导热系数（25°C）W/（m．K）
|
≤0.085
|
|
拉伸粘结强度，
MPa
|
原强度
|
≥0.15
|
|
耐水强度
|
≥0.08
|
|
软化指数
|
≥0.50
|
|
线性收缩率，%
|
≤0.30
|
|
燃烧性能级别
|
A级
|
|
可操作时间（h）
|
4
|
网格布性能指标
|
项目
|
性能指标
|
|
标准型
|
|
单位面积质量，g/m2
|
≥300
|
|
耐碱断裂力(经、纬向)，N/50mm
|
≥750
|
|
耐碱断裂力保留率(经、纬向)，%
|
≥50
|
|
断裂应变（经、纬向），%
|
≤5.0
|
抗裂砂浆的性能指标
|
试 验 项 目
|
性能指标
|
|
可使用时间
|
可操作时间（h）
|
≤2.5
|
|
在可操作时间内拉伸粘结强度mpa
|
≥0.7
|
|
抗裂砂浆
|
拉伸粘结强度（常温28d）mpa
|
≥0.7
|
|
浸水拉伸粘结强度（常温28d,浸水7d）mpa
|
≥0.5
|
|
压折比
|
≤3.0
|
二、施工准备
1．技术准备
A 首先认真熟悉建设单位、总包单位与我公司签订的施工合同，了解合同中关于工程质量、施工进度和安全生产以及材料供应等方面的有关要求。
B 熟悉建设单位、总包单位向我公司提供的施工现场情况，了解施工基面的平整度、垂直度、相关工序的施工状况，外保温施工的条件。
C 熟悉和审查施工图纸，明确外保温施工部位，特殊部位的处理。
D 组织各级施工人员、技术人员认真熟悉施工图纸，做好施工图的预审（自审），将施工图中的问题和疑点整理成文，请示业主、监理、总承包方予以解决。
E 编制施工图预算，进行工料分析，制定施工组织设计和施工作业计划。
F 准备施工用的有效文件、资料、施工图集、规范和技术标准等。
G 配备施工现场工程质量检测的器具和仪器。
H 勘察施工现场，核对设计图与现场的实际情况是否相吻合。
2．配置准备
A 根据施工预算和工料分析以及施工进度计划的要求，编制料具需要量计划，为组织采购、生产、运输和进场，确定堆场仓库提供依据主要机具如下：
B 专用砂浆搅拌机，1200W冲击电锤。
C 激光红外线水平仪，及其他测量垂直度、水平线、平整度器具。
D 专用施工靠尺及镘刀等工具。
E 签订耐碱玻纤网格布等供应合同。
F 公司所属工厂生产准备粘结剂，面层砂浆、工程塑料膨胀螺栓等工程所需的库存量。
G 确定物资材料的进场时间和运输方案。
H 组织物资材料的进场和保管验收。
3．准备工作：
A 根据材料计划，落实货源，保证按进度计划及时供应。
B 根据进度计划组织施工所需的各种料具。
C 建立本工程项目经理，施工技术质量、安全施工、料具管理、项目核算员等岗位责任制及管理的制度。
D 根据总承包方制定的工地有关制度。落实遵守措施。
4．人员组织
a. 施工人员的安排，原则上根据开工的号房以及所需完工的工期确定。合理使用劳动力资源，在保障质量的前提下。提高劳动效率。
b. 作业班组基本固定，保持相对稳定。
c. 外保温操作人员，每个施工班组7人左右，配备足够的施工班组，组织合理的施工人员分阶段进场。具体视开工作业面及工作量，合理调整，满足工程需要。
三、施工工艺流程
面砖饰面系统施工流程门窗框四周堵缝 — 墙面清理 — 吊垂直、套方、抹灰饼、充筋 — 弹保温层控制线— 浇水预湿 — 涂界面处理剂 — 随即抹第一遍保温材料 — 浇水养护 — 抹第二遍保温材料— 检验平整度、垂直度—浇水润湿 — 抹头道聚合物抗裂砂浆—埋入耐碱玻纤网格布、安装保温专用锚固件— 抹二道聚合物抗裂砂浆 —面砖施工 — 面砖勾缝
四、施工要点
面砖饰面施工要点
1、基层处理
基层为砖墙：将墙面上残余砂浆、污垢、灰尘清理干净。在进行界面处理前将墙面浇水润湿。界面处理剂施工方法为：涂敷法。涂敷法：将界面处理剂用滚刷或油漆刷均匀涂刷在基层上不流淌为宜，随即抹保温砂浆。
基层为砼墙：用10%火碱水除去表面油污，再用清水将碱液冲洗干净后晾干。在进行界面处理前将墙面浇水润湿。界面处理剂施工方法同上。
②根据设计厚度做好保温材料灰饼（灰饼应用保温砂浆做）。
③保温层粉刷前土建应该做好门窗四周的封堵工作。
④檐口、窗台、窗楣、雨棚、阳台、压顶以及突出墙面部位，顶面应用水泥砂浆做出坡度，下面做滴水线。
⑤材料配制与搅拌：
1 界面砂浆的制备应按干混料：干粉：水=4：1的质量比在现场用强制式搅拌机搅拌，搅拌时间3min～5min,使成均匀浆状。搅拌后应在2h内用完。
2 保温砂浆质量配合比按干混料：水=1：1.1的质量比加水（一包胶粉 25kg配二包玻化微珠22kg，加水52kg）在现场用强制式搅拌机搅拌均匀，搅拌时间3min～5min,搅拌后应在2h内用完。
3 抗裂砂浆的质量配合比按干混料：水=4：1的质量比加水，用强制式搅拌机搅拌均匀，搅拌时间3min～6min,搅拌后应在2h内用完。
⑥保温层施工：
保温层施工，应根据保温厚度，分遍施工，在一般情况下第一遍抹灰厚度应控制在10-15mm,以后各遍抹灰厚度不应超过20mm。涂抹时应抹平压实，待保温材料固化后，再进行下一遍抹灰。每遍抹灰时间间隔一般在24小时左右。待达到设计厚度后，先用大杠刮平，再用铁抹子提浆抹平压实。
⑦保温层养护：保温层施工结束后，待保温材料固化后，开始浇水养护，养护根据天气情况。确定浇水次数，以表面不发白为宜。
⑧抗裂砂浆施工：
1.抗裂砂浆面层施工，必须在保温层充分凝固后进行，一般在7天后或用手按不动表面的情况下进行。施工前一天浇水湿润，抹灰前1小时再浇一遍水。
2.抗裂砂浆面层粉刷厚度严格控制在涂料饰面为3-5mm。
3.抗裂砂浆粉平后，用大杠刮平。待稍微硬化后，用木抹子提浆，再用海棉拉毛。
4.抗裂砂浆面层粉平后，对个别吸水较慢的部位，不得用干水泥作强行吸水处理。针对这些部位，应先放慢一步，让它稍干后，再进行处理。
5.头道聚合物抗裂砂浆厚度严格控制在1-1.5mm。
⑨埋入耐碱玻纤加强网格布，规定为300g/m2：
压入耐碱玻纤加强网格布
a.将制备好的聚合物抗裂砂浆均匀地涂抹在保温层上，厚度约1-1.5mm，注意：确保砂浆与保温层粘结良好，或者采用镘刀在上面来回拉涂，分配物料并保证粘结良好，防止空鼓。
b.网格布应该事先按楼层尺寸裁剪好，网格布包边应剪掉。
c.大面积网格布埋填：沿水平方向绷直绷平，并将弯曲的一面朝里，用抹刀边缘线压铺展固定，然后由中间向上下、左右方向将聚合物砂浆抹平整，确保砂浆紧贴网布黏结。网格布左右搭接宽度不小于100mm，上下搭接宽度不小于100mm，先压入一侧，再抹一些聚合物抹面胶浆后再压入另一侧，严禁干搭。网格布铺贴要平整，不得有皱褶、空鼓、翘边。
d.阳角、门窗口角应铺贴双层标准网，翻边宽度应不小于200mm，严禁干搭。同时要抹平、找直保持阴阳角处的方正及垂直度。
2、注意事项
a．抹保温浆料前，应做好基层处理，均匀涂刷界面砂浆；保温浆料一次不得抹得过厚，应分层抹至设计厚度，掌握好抹灰间隔时间，防止抹灰层下坠，产生空鼓、开裂。
b. 做好门窗洞口四角斜向网格布加强层的施工，防止在四角产生裂缝。
c. 门窗洞口、阳角等部位应用聚合物水泥砂浆做护角，避免棱角损坏。
五、无机复合保温砂浆外墙外保温系统质量标准
A 递交有关技术报告和系统材料官方检测报告。
B 递交符合保温建筑物围护结构节能设计方案报告。方案符合地方或用户提出的节能设计标准和规范。
C 递交系统及其材料的官方检测报告。
D 递交工程质量验收报告。
无机复合保温砂浆外墙外保温系统质量保证标准
1、本系统组成材料：无机复合保温砂浆、耐碱网格布、（规格和各项技术指标符合国家、地方和本系统标准要求）、界面剂、抗裂砂浆和锚固件（各项技术指标符合国家、地方和本系统要求）等。
2、界面剂、无机复合保温砂浆、耐碱网格布、抗裂砂浆具出厂质保书。
3、界面砂浆不得漏涂，无机复合保温砂浆必须与墙体粘结牢固，无空鼓现象。现场检查：观察和用手推拉检测；检查数量；按楼层每20米长抽查一处（每处延长3米），但每层不少于3处。
4、网格布应横向铺设、压贴密实，不得有空鼓、皱折、翘曲、外露搭接处宽度左右不得小于100mm，上下不得小于100mm。检查数量：同3。检查方法：观察及尺量检查。
5、聚合物抗裂砂浆保护层总厚度宜在3-5±0.5范围内检查数量同3。检查方法：目视观测或尺量。
注：检查应在砂浆凝结前进行。
6、允许偏差项目检查：见下表。
系统面层验收检查
|
项 次
|
检查项目
|
允许偏差（mm）
|
检查方法
|
|
1
|
表面平整度
|
4
|
用2m靠尺和塞尺检查
|
|
2
|
立面垂直度
|
4
|
用2m垂直检查尺检查
|
|
3
|
阴、阳角方正度
|
4
|
用直角检验尺检查
|
|
4
|
变形缝及装饰线直线度
|
4
|
拉5m线，不足5m拉通线，用钢直尺检查
|
|
5
|
伸缩缝（装饰线）平直度
|
5
|
用3m靠尺检查
|
|
6
|
护面层厚度
|
0.5
|
用探针、钢直尺检查
|
六．节点处理

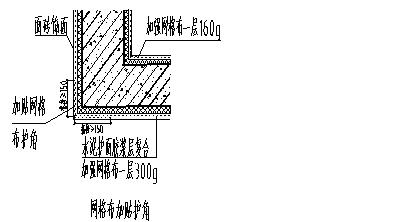

1.1 保温墙阳角、阴角构造

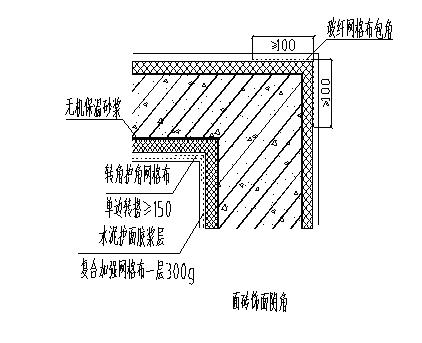

1.2面砖饰面阴角：

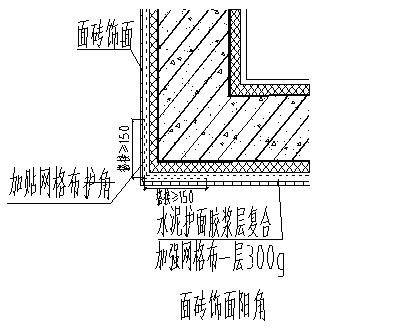

1.3面砖饰面阳角：
2、平窗口及滴水线做法
1.1室外侧窗口加贴网格布：

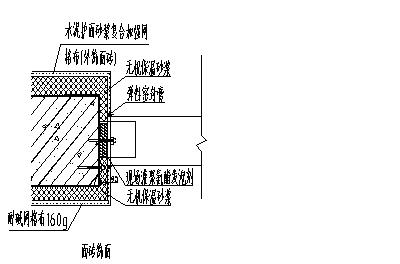

1.2面砖饰面：

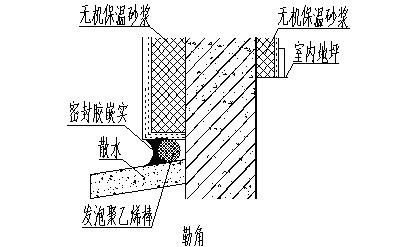

3、雨篷做法

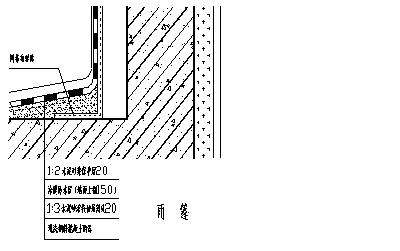

4、勒脚做法

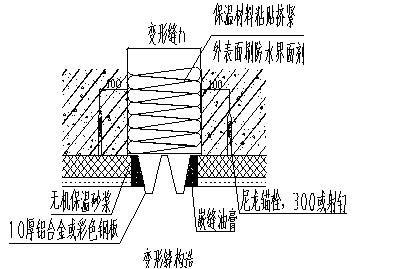

5、变形缝做法

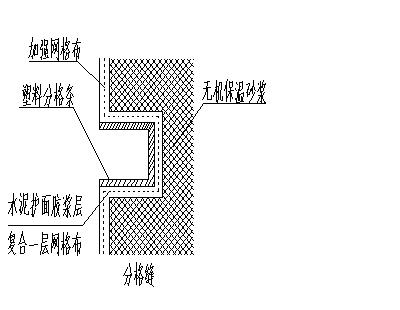

6、分格缝做法

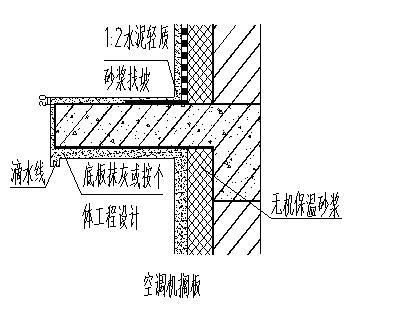

7、空调机搁板做法
8、女儿墙做法
9、塑料锚栓加强（面砖饰面）做法

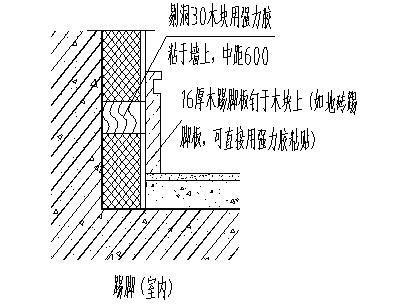

10、踢脚做法
七、安全文明施工措施
1、施工现场和临时设施需确保防火通道畅通。施工现场必须按照防火规范布置相应防火设备。
任何有明火的地方，都应配备必要的灭火设备。
2、工地配备专业电工，任何配电装置、用电设备的使用必须由专业电工执行，而且必须与易燃易爆物品隔离或采取可靠的安全防护措施。
3、施工工地的易燃易爆物品，必须安排专门存放仓库，并指派专人管理。
4、不允许在施工工地上倾倒和燃烧垃圾，保持良好的环境。
5、施工现场的一切设施，都应满足有关部门制定的消防安全标准。
6、施工现场配备的一切消防设备必须安全可靠，配备位置必须存放、拿取便捷可靠。
7、根据我国现行的《建筑工程安全操作规程》，以及国家对各工种的具体要求，制订相应的安全操作规程。
8、指派专职安全监督管理人员，跟班巡视监督作业。
9、对于重点危险部位，一方面设有明显标志，以引起从上到下所有人员的高度重视，一方面设专职安全员定点跟班监控作业。
10、认真规划、管理施工现场，保持各种通道畅通，使施工现场有条不紊，高速运转。
11、加强安全生产知识教育，遵守施工操作规范，定期进行安全大检查，堵塞漏洞，防患于未然。
12、搞好各种临时设施的安全保护，确保职工衣、食、住、行的卫生条件良好。
13、遵守施工现场的管理条例，遵守当地人民政府颁发的一切有关安全的条例条款，杜绝一切违法现象。
八、质量、进度保证措施
1、对施工项目的工程质量，按照国标25年保质期的要求对公司施工项目进行25年的质量保证承诺。
2、提高服务态度全心全意的为业主提供优质服务，并严格把好质量关，以高标准保证为业主提供优质产品/服务。在各项工作中，认真按建设方、总包方、监理方的程序文件要求组织施工，大力加强质量检查和监督力度。
3、在工程中建立以项目经理为核心的质量管理体系，下设项目专职技术人员实行严格的质量管理，开展从原材料取样开始，直至竣工交付业主使用为止的全 过程质量管理，通过大力加强质量管理和质量监督工作，使三级检查制度及各项技术管理措施切实有效地得到执行。
4、由优秀项目经理组织管理。安排工作踏实、办事认真，技术素质高的施工管理人员和队伍进场施工。并由项目经理组织项目工程师、施工员、技术员、质量员、安全员等专业管理人员，认真学习和熟悉图纸，掌握设计意图，仔细认真地搞好图纸自审和会审工作。以严格地态度按设计规范和方案精心地组织施工。
5、严格把好进场材料质量关，切实做到优质和合格的材料供应现场，同时严格按规范要求做好材料的二次验收和复验工作，以保证任何不合格材料不得使用在工程中。
6、认真做好技术复核和隐蔽检查验收等技术工作，严格实行班组自检，项目组复检，监理、总包验收的三级检查制度，特别是隐蔽工程未经监理、总包同意、不得擅自进行下道工序。
7、及时做好保温分项工程的资料管理工作，建立完整的文件管理体系，给业主（监理）提供真实有效的符合规范的资料。
8、认真做好产品的保护工作，慎防撞击破坏和尽量减少产品受到损坏和污染，并加强对产品的维护修复，确保最终以优良产品交付给业主使用。
9、根据合同工期和总包施工进度总体计划，合理编制进度进化，项目部每周六下午按时召开项目例会，解决施工中存在的问题及检查本周完成情况，对没有完成的必须分析原因并落实补救措施，达到计划目标。并及时把进度完成情况上报业主、总包、监理等单位。并根据现场实际进度做出切实有效的施工计划调整措施，确保总体进度计划的严格执行。
九、岗位职责
9.1项目经理职责
a.贯彻执行本公司质量方针，确保外墙外保温系统质量达到优良标准。
b.全面负责领导项目各方面工作，协调业主、监理、总承包方之间工作联系。
c.监督指导项目部管理人员岗位责任，对项目管理人员定期进行考核。
d.配合总承包施工进度，做好施工计划表，并落实计划执行。
e.组织项目部的管理人员及施工班组学习、教育工作，保证质量，安全生产，文明施工。
f.向公司总经理及相关部门经理汇报工作事宜。
9.2技术主管负责。
a.工程质量总监督和总检查。
b.分段项目主管的施工技术指导和技术培训。
c.配合项目经理的技术方面的事务。
d.管理项目副经理技术工作，检查施工记录和质量记录报告。
9.3施工队队长和质量管理工作
a.负责本队施工项目施工质量管理工作。
b.熟悉施工图纸，遵照国家及公司制定的技术，质量规范标准组织施工。
c. 根据施工计划，落实施工班组进行施工，保证完成工程进度。
d. 负责对施工班组技术质量交底，施工过程中监督、指导施工质量。
e. 协调与外墙外保温系统施工相关工序的相互搭接，避免影响保温工程质量 和进度的正常施工，确保质量与工期要求。
f. 根据施工进度，做好材料计划，满足施工对材料的需求。
g. 配合会同监理，总承包方对外墙外保温系统个工作段的验收工作。
h. 收集相关资料及做好相应事项的工作记录。
9.4安全员职责
a. 负责本项目部施工安全生产。
b. 严格按国家现行安全规范及有关操作规程对工程项目进行安全监督检查。
c 结合本项目实际情况，制定安全措施，并督促施工班组实施。
d. 定期组织施工班组安全教育及安全检查，消除隐患，确保安全。
e 经常性的开展安全生产活动，每天上班前由各施工班长对安排作业的人员进行安全交底，自觉遵守安全制度，做好自我保护。
f. 结合作业情况，施工人员配备安全及劳动防护用品。
g.加强安全防护设施的管理，杜绝违章用电，做好防火工作。
h.做好安全方面资料的收集，落实安全要求，做好安全检查记录，对违章人及时处罚教育。
9.5料具管理员职责
a.找施工进度计划，根据要料计划，组织材料、工具、设备进场。
b.材料、工具、设备、仓库要有足够数量贮备、保证施工的连续性。
c.材料、工具、设备进场必须验收，把好质量关，核对品种与数量。
d.建立材料、工具设备的收、发、存台帐。做到帐、物相符。
e.督促检查班组的材料使用情况，必须做到完工、料尽、场地情。
f.实施限额领料制度，根据工程量发放材料，对专用工具与设备要落实专人保管。对材料浪费及无故损坏专用工具、设备的班组进行处罚。
g.收集材料的质保书等相关资料，提供给监理、总承包方资料员。
h.做好材料好用成本核算。
9.6核算员职责
a.参与工程的投标活动及工程合同评审工作。
b.遵守国家与地方有关法规，结合施工合同有关条款认真做好项目核算工作。
c.了解施工现场、施工进度，以施工图纸为依据，编制施工预算和决算。
d.会同施工，料具员、编制项目物资与施工人员需求计划。
浅析外墙外保温与内保温相比的优点
相对于外墙内保温，外墙外保温主要有以下优点：
1、适用范围广
外保温适用于采暖和空调的工业与民用建筑，既可用于新建工程，又可用于旧房改造，适用范围较广。
2、保护主体结构，延长建筑物的寿命
采用外墙外保温方案，由于保温层置于建筑物围护结构外侧，缓冲了因温度变化导致结构变形产生的应力，避免了雨、雪、冻融、干、湿循环造成的结构破坏，减少了空气中有害气体和紫外线对围护结构的侵蚀。事实证明，只要墙体和屋面保温隔热材料选材适当，厚度合理，外保温可有效防止和减少墙体和屋面的温度变形，有效地消除了顶层横墙常见的斜裂缝或八字裂缝。因此，外保温既可减少围护结构的温度应力，又对主体结构起保护作用，从而有效地提高了主体结构的耐久性，故比内保温更科学合理。
3、基本消除了“热桥”的影响
采用外保温在避免“热桥”方面比内保温更有利，如在内外墙交界部位、外墙圈梁、构造柱、框架梁、柱、门窗洞口以及顶层女儿墙与屋面板交界周边所产生的“热桥”。经统计，底层房间“热桥”附加热负荷约占总热负荷的23.7%；中间层房间占21.7%；顶层房间占24.3%。可见，“热桥”的影响还是较大的。上述“热桥”对内保温和夹心保温而言，几乎难以避免，而外保温既可防止“热桥”部位产生的结露，又可消除“热桥”造成的附加热损失。计算表明，在厚度为370mm砖墙内保温条件下，周边“热桥”使墙体平均传热系数比主体部位传热系数增加10%左右；在厚度为240mm砖墙内保温条件下，周边“热桥”使平均传热系数比主体部位传热系数约增加51%~59%，而在厚度为240mm砖墙外保温条件下，这种影响仅2%~5%。
4、使墙体潮湿情况得到改善
一般情况下，内保温须设置隔汽层，而采用外保温时，由于蒸汽渗透性高的主体结构材料处于保温层的内侧，用稳态传湿理论进行冷凝分析，只要保温材料选材适当，在墙体内部一般不会发生冷凝现象，故无需设置隔汽层。同时，由于采取外保温措施后，结构层的整个墙身温度提高了，降低了它的含湿量，因而进一步改善了墙体的保温性能。
5、有利于室温保持稳定
外保温墙体由于蓄热能力较大的结构层在墙体内侧，当室内受到不稳定热作用，室内空气温度上升或下降时，墙体结构层能够吸收或释放热量，故有利于室温保持稳定。
6、有利于提高墙体的防水和气密性
加气混凝土、混凝土空心砌块等墙体，在砌筑灰缝和面砖粘贴不密实的情况下，其防水和气密性较差，采用外保温构造，则可大大提高墙体的防水和气密性能。
7、有利于改善室内热环境质量
室内热环境质量受室内空气温度和围护结构表面温度的影响。
如采用外保温墙体，全面提高墙体的保温性能，则有利于保持室内空气和墙体内表面有较高温度，从而有利于改善室内热环境。
8、便于旧建筑物进行节能改造
20世纪80年代以前建造的工业与民用建筑一般都不满足节能要求。因此，对旧房进行节能改造，已提上议事日程。与内保温相比，采用外保温方式对旧房进行节能改造，其****优点之一是无需临时搬迁，基本不影响用户的室内活动和正常生活。
9、可减少保温材料用量
在达到同样节能效果的条件下，采用外保温墙体，由于基本消除了“热桥”的影响，故可以节约保温材料的用量。据统计，以北京、沈阳、哈尔滨、兰州四城市的塔式建筑为例，与内保温相比，保温材料分别可节省44%（北京）；48%（沈阳）；58%（哈尔滨）；45%（兰州）。
10、增加房屋的使用面积
由于保温材料贴在墙体外侧，其保温、隔热效果优于内保温和夹心保温，故可使主体结构墙体减薄，从而增加每户的使用面积。据统计，以北京、沈阳、哈尔滨、兰州四城市的塔式建筑为例：当主体结构为空心砖墙时，每户使用面积分别可增加1.2m2（北京）；2.4m2（沈阳）；4.2m2（哈尔滨）；1.3m2（兰州）。当主体结构为混凝土空心砌块时，每户使用面积分别可增加1.6m2（北京）；2.5m2（沈阳）；4.6m2（哈尔滨）；1.7m2（兰州）。可见，其经济效益是十分显著的。
以上所述外墙外保温十大优点可以看出，无论从建筑节能的机理或从实际节能效果来衡量，外保温做法是****选择。在国外采用外保温的建造已有40余年的历史，近年来，在我国北京、天津、沈阳、大连、山东、江苏、浙江等地也相继建造了一批外保温建筑，取得了良好的效果和较成功的经验。因此，不论是在寒冷地区、夏热冬冷地区或夏热冬暖地区推广外保温节能乃是势在必行，也一定会在第二阶段的节能工作中，取得良好的经济效益、社会效益和环境效益。
常见的塑性材料涂层材料种类及特点
塑料是指室温下处于玻璃态的高分子聚合物材料。塑料也可作为热喷涂层材料。在金属和非金属表面喷涂塑料，便可得到具有美观的外表面和耐蚀的性能。如果在塑料粉末中添加硬质相，则获得的涂层既耐磨又耐蚀。
喷涂用塑料全部为粉末状，其粒径以80目~100目为多。为便于喷涂过程中能顺利送粉，粉粒形状应为球形或近似于球形。喷涂用塑料粉末塑料有许多种，大致可分为热塑性塑料和热固性塑料两大类，它们都有一些共同的特性。
（1）塑料具有良好的化学稳定性。大多数塑料对酸、碱及有机溶剂均具有良好的耐蚀性能。
（2）良好的耐磨性、减摩性和自润滑性；
（3）良好的电绝缘性和隔热性；
（4）良好的韧性、抗冲击性和吸震性、吸声性；
（5）较小的密度，多数塑料的相对密度在0.9~2之间，作为涂层材料，喷涂同样面积和厚度，比用金属材料省得多，这点对于开发塑料涂层的应用是有很大经济意义的
（6）塑料与金属相比，也有许多不足之处。首先，其及大多数金属材料；耐热性也低，一般不超过250摄度；塑性还有不同程度的吸湿性，膨胀收缩变形大；塑料的熔融温度范围不宽，一般在几十到一百多摄氏度，超过一定的温度范围就会降解，甚至焦化。老化也是塑料的一大缺点，特别是在强紫外线照射和在较高温度下容易老化。塑料的这些缺点，有的可以通过加入适当的添加剂加以克服或改善。例如，加入某些金属粉末可提高其承载能力、导热性、耐磨性及光反射和耐老化；加入各种氧化物可提高硬度承载能力和耐磨性；加入金属硫化物可提高自润滑性、导热性、耐热性和电绝缘性等。
热喷涂用塑料大致可分为热固性树脂材料和热塑性树脂材料两类。常用热喷涂塑料粉末的种类及化学特性。
国家防火保温政策走势及其市场分析
近年来，南京中环国际广场、哈尔滨经纬360度双子星大厦、济南奥体中心、北京央视新址附属文化中心、上海胶州教师公寓、沈阳皇朝万鑫大厦等相继发生建筑外保温材料火灾，造成严重人员伤亡和财产损失，建筑易燃可燃外保温材料已成为一类新的火灾隐患，由此引发的火灾已呈多发势头。国家相关部门给予了高度的重视，并相继出台了相关限制性规定。国家职能部门在2009年颁发的《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）的基础上强化了其中的第二条规定，“民用建筑外保温材料采用燃烧性能为A级的材料”（具体政策文件见附件）。这意味着外墙及外墙保温系统将禁止聚氨酯、聚苯乙烯类产品上墙。这对金特建材来说是个利好消息，因为外保温行业将面临再一次的洗牌，意味着巨大的商机。
防火政策内容
公安部下发了《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》，明确表示将民用建筑外保温材料纳入建设工程消防设计审核、消防验收和备案抽查范围。通知还表示，在新标准发布前，从严执行《民用建筑外保温系统及外墙装饰防火暂行规定》第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料。主要政策内容如下：
（一）、将民用建筑外保温材料纳入建设工程消防设计审核、消防验收和备案抽查范围
凡建设工程消防设计审核和消防验收范围内的设有外保温材料的民用建筑，均应将建筑外保温材料的燃烧性能纳入审核和验收内容。对于《建设工程消防监督管理规定》（公安部令第106号）第十三条、第十四条规定范围以外设有外保温材料的民用建筑，全部纳入抽查范围。在新标准发布前，从严执行《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料。
（二）、加强民用建筑外保温材料的消防监督管理
2011年3月15日起，各地受理的建设工程消防设计审核和消防验收申报项目，应严格执行本通知要求。对已经审批同意的在建工程，如建筑外保温采用易燃、可燃材料的，应提请政府组织有关主管部门督促建设单位拆除易燃、可燃保温材料；对已经审批同意但尚未开工的建设工程，建筑外保温采用易燃、可燃材料的，应督促建设单位更改设计、选用不燃材料，重新报审。
防火保温市场分析
据了解，目前墙体保温市场上，防火性能达到B1级的企业寥寥无几，达到A级的企业更是屈指可数，且多为日本三菱、德国阿鲁克邦、德国可耐福等国外巨鳄，其价格令多数开发企业望而却步。例如，德国阿鲁克邦的A2级铝板售价500元/平方米，比国内同类企业B级铝板价格高出5~10倍。而国内企业所研发的A2级铝板虽然售价为200元/平方米，但相对B级产品价格也高出3~5倍。而且这些创新产品需经国家多个检测部门多项审核、查新，其时间成本亦使开发企业无奈弃之。而增加防火隔离带的硬性规定，也增加了新的成本，每增加一层防火隔离带，将多花费几十至几百元不等。对此，业内有关专家指出，我国的外墙外保温企业应大力加强防火基础研究，加快墙体保温行业技术创新，尽早研发出防火级别更高，且能够形成产业化规模，价格易于市场接受，既节约资源，又可重复利用的低碳类新产品、新技术，以应对行业洗牌。A级防火保温板
关于防火保温应用方面，在国外，一般规范都要求保温系统和绝热材料做燃烧性能和耐火极限试验（并考虑燃烧时烟气及毒性），并分为若干等级，不同等级的系统和材料适用范围不同。对于国内85%以上工程项目采用的聚苯板外保温薄抹灰系统，在美国有20多个州禁止使用。在英国，18m以上建筑禁止使用聚苯板外保温体系，在德国，22m以上建筑也禁止使用聚苯板体系。所以在整个欧美国家，聚苯板保温体系已经很少用。从欧洲保险公司的角度，已经不再给采用聚苯板作保温体系的建筑物上保险。而国内虽然国家在JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》中，必须采用阻燃型的聚苯乙烯保温板；在JG158-2004《胶粉聚苯颗粒外墙外保温系统》对系统的火反应性（不应被点燃，试验结束后试件厚度变化不超过10%）作出了明确的规定。但对系统上墙后的门窗口侧面保温材料防火的选择，针对不同的保温系统防火隔离带的选择与设置问题，高层对保温系统的选择问题，缺乏明确的规定。这点虽然在2009年末，建设部和公安部联合发布的《民用建筑外保温系统及外墙装饰防火暂行规定》有了进一步明确的规定，但实地的工程却存在着不少违规现象，暂行规定发布后的建筑火灾仍屡见不鲜。所以，公安部2011年3月14日下发了《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》，规定外墙保温材料需为A级不燃材料。
目前，市场出现了防火等级为A级的防火保温材料，如岩棉、泡沫玻璃、酚醛泡沫等。但这些材料一方面由于价格太高（岩棉1000元左右一立方，泡沫玻璃为1400元/m3，酚醛泡沫为1800元/m3），另一方面由于应用的保温系统体系不完善，如它们的重量很大（岩棉150kg/m3，泡沫玻璃为160kg/m3，酚醛泡沫为90kg/m3),参照膨胀聚苯板薄抹灰系统的应用体系，在粘结强度，层间材料的兼容性方面存在很大的缺陷，所以这些防火等级好的材料没有在市场上得到很好的推广。节能建筑的防火是保温材料和保温体系共同起作用的，其中保温体系起到了更重要的作用。一些防火等级为A的保温材料，之所以没有得到很好的推广，是因为它们没有一个很好的应用体系去支撑它们。同时，很多企业认为使用防火等级为A的岩棉作为外墙外保温薄抹灰系统的保温层就能解决防火性问题。其实岩棉在外墙外保温开发过程中，存在着以下的技术难题：（1）岩棉质软、易分层、强度低，难于上墙固定；（2）岩棉荷载能力很差，难于在其表面上进行抹灰处理；（3）岩棉易吸水，必须进行防水处理；（4）抹灰开裂问题不易解决；（5）面层的耐侯性问题受以上因素制约难以得到解决。
所以，岩棉很难在一般的外墙外保温薄抹灰体系中应用，但也有不少企业用粘结剂把岩棉挤压成板材，其中还添加防水剂等有机添加剂。这种情况据专家介绍，如在小范围的火灾中岩棉板的优势能够发挥，但如遇较大范围的火情，其优势不明显，会由于高温，岩棉板中有机添加剂（粘结剂、防水剂等）会在受热后挥发引起岩棉板的松散，造成建筑物的损伤，在欧洲只有在特殊邀请的情况下采用。
发展前景
预计到2020年底，建筑节能改造和新建建筑保温节能市场空间合计约达5万亿元。目前中国有420多亿平方米既有建筑，至少有1/3需要进行保温节能改造，节能改造费用高达2.8万亿元。此外，每年城乡新建建筑竣工面积约20亿平方米，新建建筑保温节能造价按100～150元/平方米计算，每年新建筑节能造价约有2000～3000亿元。到2020年底，全国房屋建筑面积将新增近200亿平方米，新建筑节能造价约有2万－3万亿元，建筑节能改造和新建建筑保温节能市场空间合计约有5万亿元。
现在国家建筑节能政策要求所有的新建或改造项目必须要有保温，所以该市场十分巨大。同时，现在建筑保温还必须要解决防火问题，保温行业将面临一次洗牌。
对屋面保温层施工技术研究
【摘要】建筑节能作为落实环境保护政策,节约能源以及构建可持续发展型社会的重要据侧,是我国现阶段落实低碳生活,保证环境和资源可持续发展利用的重要内容。文章在对屋面保温材料发展现状分析的基础上,对屋面保温施工中存在的几个突出问题进行了探讨,提出了屋面保温层施工的策略。旨在为我国建筑屋面保温节能技术的提高,提供理论参考。
引言
目前我国在建筑行业的节能水平与发达国家的水平相比较,还有很大的距离,根据有关数据统计,我国单位建筑面积的能耗相当于同气候发达国家的三倍以上。我国的建设部颁布的城市建筑节能细则中规定,将我国的民用建筑节能设计的标准划归到强制性标准类型,对于不符合我国建筑节能标准的项目,坚决不予以批准和开工建设。正是在国家的这些节能法规政策的指导之下,我国的各种住宅建设的节能水平才得以更大幅度的提升,这一规定也引发了屋面保温层施工技术的研究。在我国的北方地区,取暖方面的能耗比例约为我国总能耗的20%,而且因为技术的原因,现在我国的取暖方式主要是燃煤锅炉,这种取暖方式会严重的影响我国的环境,造成环境污染。因此,通过对屋面保温层施工技术的研究,可以有效的发挥建筑节能的作用。
1、屋面保温材料研发使用的状况
随着科学技术的不断发展,进入20世纪70年代后期,保温隔热材料研制开发出了密度小、导热系数小的膨胀珍珠岩和膨胀蛭石,并且在工程中得到了普遍推广应用。随着岩棉、微孔硅酸钙、加气混凝土的出现,使这些松散材料利用水泥的胶结性能通过现场浇筑等办法形成了具有吸水率高、强度高的保温层。其缺点是一旦防水层漏水,不但不能保证保温功能,还会导致防水层起鼓的现象。后来又开发出憎水珍珠岩制品、乳化沥青珍珠岩,还将屋面做成排气屋面,但始终无法解决这些材料本身高吸水率这一致命弱点。20世纪90年代中期,由于化工工业的发展,聚苯乙烯泡沫板、硬聚氨酯和泡沫玻璃的出现才解决保温材料吸水率高这一捆扰人们几十年的技术难题。尤其属于有机绝热材料的聚苯乙烯泡沫塑料和硬质聚苯乙烯泡沫塑料板,己成为我国目前建筑保温材料的主体。这几种材料具有表观密度小、不吸水、导热系数低、强度高、耐久性好的特点。
2、当前屋面保温施工过程中的问题分析
2.1前期设计不达标
在施工过程中如果采用了外墙保温技术,这样就在建筑物的外部形成了一个保温层,这个保温层能够起到防止由温度变化而引起的建筑物变形现象,可以避免雨、雪等恶劣天气对于建筑物的破坏,此外,还可以在一定程度上减轻紫外线以及其他有害气体等对建筑物的侵蚀。在很多工程实例中,我们发现大部分屋面工程在结构层基层上没能设置隔气层。由于房屋建筑使用性能的要求,应该在设计时考虑设置隔气层来阻止室内外潮气的对流。
有些工程板缝没有用细石混凝土灌嵌密实,直接在屋面板上做保温层,还有的保温层厚度达不到设计要求。这些问题的出现直接造成屋面的热阻值减小,屋面保温功能不符合标准和使用的要求。
2.2屋面松散保温材料自身的不足
松散保温材料的粒径、密度、含水率对保温性能影响很大,特别是采用炉渣珍珠岩材料的保温层,受潮或被雨淋了后其孔隙中有水蒸气和水,水的导热系数比空气导热系数大二十多倍,因此材料的导热系数必然增大。材料孔隙中水受冻后成冰,冰的导热系数,相当于水的导热系数的四倍,受冻后的材料的导热系数就更大。
2.3排气通道的设计不标准
以前屋面保温材料大多使用吸水率高、性能差、密度低的炉渣、珍珠岩或水泥加发泡剂制成的泡沫混凝土等松散材料,这些材料一旦浸水,不但不能保证保温隔热功能,还会造成防水层起鼓等现象。
为了避免因保温层含水率高而导致防水层起鼓等现象的发生,使屋面在使用过程中逐渐将水分蒸发,常常要采用“排气屋面”的施工技术措施。在保温层中设置纵横方向的排气道,而且在排气道上要有排气孔,在交叉处设置向上的排气管,目的是当温度升高、水分蒸发时,潮气沿纵横排气道、排气管与大气连通排出屋面,这在工程中确实得到了应用和普及推广。然而,在现实工程施工中,施工单位往往不按规范做,只是简单的在层面上设置一些排气孔,纵向和横向没有设置排气管,使排气功能大大降低,没有达到排气的目的和屋面保温的效果。
3、提高屋面保温工程施工质量的策略
3.1严格按照标准要求,做好前期的设计
板状保温材料应紧靠在需保温的基层上,并应铺平垫稳；分层铺设的板块上下层接缝应相互错开,板缝间隙应采用同类材料嵌填密实。整体现浇保温层的施工中应注意对水泥膨胀蛙石、水泥膨胀珍珠岩与沥青膨胀蛙石、水泥膨胀珍珠岩搅拌方法的区别,前者宜使用人工搅拌,随拌随铺拍实抹平至设计厚度,后者宜使用机械搅拌色泽一致,无沥青团表面均匀平整。雨雪天和五级风及以上天气不得施工,当施工中途下雨、下雪时应采取遮盖措施。在屋面保温层施工中,必须执行施工规范,按图施工。保温层的基层应平整、干净和干燥。铺设松散材料保温层的含水率不得超过规定要求,并应分层铺设适当压实,每层虚铺厚度不宜大于150cm,压实的程度与厚度应经试验确定；
3.2科学施工周期的选择
屋面保温施工与其他建筑项目的施工有着很大的区别,对气候环境等条件的要求相对较高。所以,科学进行施工工期的选择非常的重要。在进行工期的选择时候,尽量不要在冬雨季节进行施工,在制定屋面保温层工程工期计划的时候,要加强对当地气候条件的研究和分析,以制定出更为科学的保温层施工计划。
3.3加强对质量管理工作的监督
在进行屋面保温层施工之前,做好保温材料质量的把关工作。保温材料的好坏直接影响到屋面的保温效果,是保证工程质量的基础。材料进场应有产品合格证书和性能检测报告,所有材料的品种、规格、性能等应符合现行国家产品标准。
在保管中要避免材料被雨水淋湿。
提高屋面施工管理的力度。保温工程施工应建立各道工序的自检、交接检验和专职人员检查的“三检”制度,并有完整的检查记录。施工过程中遇雨时应采取保护措施,并及时在保温层铺设后施工找平层；铺设保温层时要严格按施工规范进行松散保温材料要分层铺设,压实适当；板状材料要铺平垫稳,拼缝严密,需要粘结的要粘帖牢固；整体现浇要搅拌均匀,分层铺设压实适当。保温材料品种多,无论采用哪种保温材料,施工后的含水率均要求符合设计要求,板间及边缘应用同类碎料嵌实。最后,做好屋面保温验收工作。分项工程验收中,保温层厚度、含水率和表观密度应符合设计要求,并应有材料出厂质量证明文件和复试报告。
结语
建筑节能作为落实环境保护政策,节约能源以及构建可持续发展型社会的重要依据,是我国现阶段落实低碳生活,保证环境和资源可持续发展利用的重要内容。屋面保温作为我国房屋建筑功能中关键的工作之一,越来越受到使用者的重视,因此加强对屋面保温施工技术的研究,对于提高我国屋面保温施工技术水平,节能减排等,具有重要的现实意义。
喷涂聚氨酯硬泡保温材料的优劣分析
一、聚氨酯硬泡与EPS、XPS外保温比较的优势：
1、保温性能：聚氨酯硬泡导热系数0.022W/m.k，EPS为0.041W/m.k，XPS为0.028W/m.k。
2、密封性：EPS、XPS为有缝有空腔粘结，外界空气很容易通过缝隙、空腔流通，影响保温性能。喷涂聚氨酯硬泡外墙外保温系统及屋面保温防水一体化系统兼顾了防水和保温的功能，而且都能达到较好的防水和保温效果。
3、抗风揭性与对面砖层的承受能力：PU密度为35kg/m3，抗拉粘结强度0.3Mpa，完全可承受高层建筑外墙由于风的负压荷载的能力及饰面砖30-35kg/㎡的重量。而EPS抗拉强度在干燥状态下，仅为0.1Mpa，浸水后的粘结抗拉强度则更低，所以一般EPS不能用于高层建筑，在高层建筑外墙若贴面砖也需要挂钢丝网，打塑钉。
4、抗裂性能：PU系统采用整体喷涂，PU本身保温稳定性±30℃情况，尺寸变化率《1%，加之采用薄抹灰弹性抗裂层，表面不会开裂。而EPS、XPS则要求40天降解后才能用于施工，而实际应用很难做到这一点，因而全国范围内的EPS保温工程很多出现裂缝，墙体透寒、返水现象。
5、防水性能：PU硬泡闭孔率90%，自结皮闭孔率100%，尤其是门窗榜整体发泡，堵塞所有空隙，而EPS、XPS为空腔粘贴，而水、结露水很容易透过裂缝及空腔渗入室内。
6、阻燃性能：PU硬泡离火自熄碳化。XPS、EPS遇火及高温而熔滴，造成墙体脱落。
7、环保性能：PU的发泡剂可用无氟或半氟发泡，而XPS、EPS很难做到，大都采用氟里昂发泡，气体挥发破坏臭氧层，造成污染大气层。
8、PU系统用于屋面可作到保温防水一体化，由原来七层做法转变为三层做法，简化工序，减少工期2倍，工程造价每平方米降低20-30元。
对比可见，现场喷涂聚氨酯硬泡外墙外保温系统比以往的EPS、XPS外墙保温系统具有明显优势。随着国家对建筑节能决策的力度不断加大，特别是全面实行节能65%，喷涂聚氨酯硬泡外保温系统的推广应用前景广阔。
喷涂聚氨酯硬泡是目前最好的保温材料，已经得到普遍的认可。具体的施工工艺已经成熟，且在逐步提高。
二、喷涂聚氨酯硬泡外墙外保温系统技术存在的问题：
1、对基层表面平整度要求比较严格。若基层表面不平整，完全用聚氨酯硬泡找平，造成工程造价提高，这样就给主体施工单位带来一定的难度，因此，必须严格要求基层平整度，放线打点是表面平整的关键；
2、发泡表面不平必须靠人工打磨，打磨造成聚氨酯原材料的浪费，打磨粉沫给周围环境造成污染；现在正在针对上述问题进行研究，力争搞一整套灌注滑模系统，或对打磨工序研制一套吸尘设备等；
3、PU系统应用于墙体造价相较于XPS、EPS略高。
墙面外装饰涂料的重要性与市场价值
针对建筑物外饰面的特点和存在的问题，我国建筑外饰材料市场近年来已发生了巨大的变迁，从普遍使用的涂料和瓷砖饰面到新型弹性荷艺漆、彩色装饰砂浆、柔性面砖、瓷石漆和真石漆等产品。其中弹性荷艺漆具有疏水自洁、弹性修复、呼吸透气等功能;彩色装饰砂浆具有色彩自然质感、综合成本低、永不褪色和施工便捷等特点;柔性饰面砖具有质轻体薄、经济性好、耐候性强、防水透气性好、永不褪色等特点。
据对市场上推广应用的外墙外保温外饰涂料系统的调查，目前普遍使用的几类产品都存在不同的弊端。普通丙烯酸外墙漆产品尽管色彩靓丽，漆膜饱满，保色性好，而且具有良好的遮盖力和附着力，价格适中，但是该类产品属于亲水型涂料，不具备疏水自洁能力，不能解决墙体产生的裂纹以及由此产生的墙体渗水问题。外墙弹性漆虽然弹性好，抗基层变形能力强，抗裂效果好，可遮蔽细微裂纹，漆膜饱满，保色性好，但是该类产品漆膜硬度低，耐粘污性能较差，易被污染。荷艺漆虽然具有荷叶疏水效果，自清洁能力强，单向透气性好，环境适应能力强，耐老化性能好等优势，但该类产品不具备弥补裂纹的能力。相比之下，具有抗酸雨、抗污雨功能的新型外墙外保温用硅丙树脂疏水涂料——弹性荷艺漆，集以上几类产品的综合性能，填补了国内涂料产品疏水自洁功能和高弹性兼顾的空白。此类产品涂抹在保温层外像荷叶一样，遇雨水可形成水珠自动滚落，不但能自我清洁，还能抗腐蚀，防开裂，对保温系统起到很好的保护作用，兼具疏水、耐粘污、弹性抗裂、耐酸雨、抗污雨等性能，是低VOC水性绿色环保产品，重涂性能好，方便施工。
外墙外保温系统存在的裂缝是一种比较普遍又无法避免的问题。外墙外保温系统表面一旦出现裂缝，不但会影响美观，还会使水分进入到墙体，对外墙外保温系统是非常不利的甚至是致命的。如果裂缝进一步扩展，就会威胁到建筑物主体结构的安全，所以对于系统采用的外饰涂料，不但需要具有遮蔽裂缝的能力，还能起到补偿裂缝的作用。市场上推广使用的弹性荷艺漆由于涂膜表面的微观结构具有憎水性能，能提高材料的防湿防潮能力，进而保障材料具有较低的导热系数。特别是将硅丙树脂疏水高弹性涂料应用于外墙外保温系统中，能够充分发挥硅丙树脂疏水高弹性涂料的功能，将外墙外保温系统的优点表现得淋漓尽致。
专家介绍说，弹性荷艺漆产品符合当前涂料发展的方向，满足了涂料产品更新换代和追求高性能、多功能的需要，尤其适合外墙外保温系统的应用。作为一种具有高耐候性、高耐沾污性、高自洁性、高保色性和低污染的建筑乳胶涂料产品，弹性荷艺漆有效弥补了外墙外保温系统的裂缝弊端，提高了建筑保温节能效率，节约能源，具有良好的社会效益。据有关资料显示，为迎接2008年奥运会的举办，北京市对主要街道周边约9600栋建筑物外立面进行重新粉刷，确保市容市貌。如果采用弹性荷艺漆涂料，不仅能减少建筑物的“洗脸”次数，同时还能节约大量的资源和相关的费用。其次，采用弹性荷艺漆外饰面比使用瓷砖饰面更加经济。采用瓷砖饰面一次性投入很大，人工、辅料等耗费较多，而且瓷砖饰面在翻新时的工序十分复杂，投入的精力更多，资源浪费严重，而使用弹性荷艺漆产品施工简便易行，直接节省费用超过60%。
建筑节能是贯彻可持续发展战略的一个重要组成部分，是执行节约能源，保护环境的基本国策，也是当前全球性的发展大趋势。有理由相信，在外墙外保温普及应用发展环境下，提高建筑墙体保温系统的节能效率和延长系统的使用寿命将给外墙外保温行业带来新的契机。积极推进建筑节能，做好建筑物的墙体保温，在现实发展中具有十分重要的意义。
节能政策带动保温隔热涂料市场发展
慧聪涂料网讯：随着国家对建筑节能的重视和建筑节能政策的落实，建筑保温隔热涂料也受到了市场的亲睐，不少涂料企业也纷纷调整技术和产品结构，布局保温隔热涂料应用市场。
众所周知，建筑物在使用期间，需要不断消耗大量的能源，主要用于采暖、空调、通风、热水供应、照明、炊事、家用电器等方面，约占人类能源消耗的30-40，而其中绝大部分用于采暖和空调。目前我国建筑物绝大多数是高能耗非节能型建筑，单位建筑面积采暖能耗高达气候条件相近的发达国家新建建筑的3倍左右。因而，建筑节能问题日益受到重视。早在2000年2月建设部就颁布了关于《民用建筑节能管理规定》的部长令。
建筑节能涉及到很多方面，而最重要的是使建筑物具有可靠的绝热性能，这就要求建筑物的墙体、屋面、门窗等具有较好的保温隔热性能及良好的密闭性能。建筑物只有使用高效保温隔热材料的维护结构，才能具有良好的绝热性能。也正基于此，保温隔热涂料逐渐地进入公众视线，也吸引了涂料企业的大力投资。
在谈及隔热保温外墙涂料在中国的发展前景，涂料工业协会副主任石玉梅认为，建筑涂料的发展和房地产的发展是息息相关的，房地产蓬勃发展，建筑涂料就会很好。特别是进入十二五规划，大家都朝着低碳经济发展的方向来计划产品结构。与节能最密切的，目前就是隔热保温涂料。现在已经要掀起了一个高潮，因为很多的工厂，还有很多的科研院所都在搞这样的项目。
当今，全球保温隔热材料正朝着高效、节能、薄层、隔热、防水外护一体化方向发展，在发展新型保温隔热材料及符合结构保温节能技术同时，更强调有针对性使用保温绝热材料，按标准规范设计及施工，努力提高保温效率及降低成本。近年来，国内外纷纷展开薄层隔热保温涂料的研究。
目前，中国正处于城市化的进程中，每年约4万亿的房地产投资以及20多亿平方米的竣工建筑面积。未来受益于国家节能政策的调控，特别是建筑节能的标准逐步提高，隔热保温外墙涂料将迎来一个发展的新机遇。
聚氨脂保温材料市场迎来新商机
"十二五"建筑节能有望投入1万亿,外墙保温材料领域将迎来绝佳的发展机遇。"十二五"期间节能环保领域累计投入将超过5 万亿人民币,其中建筑节能行业有望获得1万亿投入。
"十二五"建筑节能有望投入1万亿,外墙保温材料领域将迎来绝佳的发展机遇。"十二五"期间节能环保领域累计投入将超过5 万亿人民币,其中建筑节能行业有望获得1万亿投入。建筑使用阶段能耗占建筑能耗6成以上,其中墙体能量损失约5 成,墙体保温成为推进建筑节能的重要环节。
中国外墙保温普及率仅为1成,节能标准显著落后于发达国家,未来市场空间广阔。发达国家经验表明政策刺激对建筑节能有效推广显著奏效。近两年中国外墙保温市场由于房地产调控以及火灾事故等原因出现了短暂停滞,未来随着建筑节能细则的推出,保温材料市场有望迎来爆发式增长。
国务院发文为有机保温材料市场重燃希望,聚氨酯保温材料综合性能优越在中国市场或将大有可为。国内的建筑结构决定了外墙外保温体系成为保温主流体系。2010年上海胶州路大火事故后,公安部强制要求民用建筑外保温材料必须采用燃烧性能为A 级的材料,使有机保温材料(有机材料基本都属B级)市场需求陷入危机,而以无机材料为主的A级材料在使用过程中也存在诸多问题无法满足行业需求,外墙保温行业发展出现短暂停滞。而2011年12月国务院发布46 号文明确规定"外保温材料一律不得使用易燃材料,严格限制使用可燃材料",这一举动表明国家对曾经将有机保温材料一刀切的限制规定已经有所松动,为有机保温材料市场重燃希望。而聚氨酯保温材料综合性能优越,阻燃性优于另一有机保温材料聚苯板(包括XPS 和EPS)。我们预计聚氨酯保温材料在中国市场或将大有可为。
"十二五"期间聚氨酯保温材料年需求复合增长率有望超过60%,未来3 年中国外墙保温市场的需求爆发或将抬升全球MDI 行业开工率至83%。聚氨酯硬泡材料在保温性、抗吸水性、抗拉抗压性能方面表现优异,我们预计未来聚氨酯硬泡在保温材料中的应用比例将从2011年的10%提升至2015 年的36%,年需求复合增长率有望超过60%。
2011年-2015年外墙保温市场有望为MDI带来50万吨新增需求(2011-2015年需求分别为3、5、8、13、21万吨)。
中国外墙保温市场需求的爆发将使全球MDI行业开工率在未来3年加速提升,预计到2015年全球行业开工率将由目前的74%提升至83%,行业景气度上行趋势将得到加强。
投资建议:我们认为外墙保温行业将迎来绝佳的发展机遇,聚氨酯保温材料有望恢复爆发式增长,年需求复合增速将超过60%。
材玻璃隔热材料的优点及施工方法
玻璃隔热材料是采用多种金属纳米粉体材料加工制备的一种涂料，其中所采用的纳米材料本身具有特殊的光学性能，即在红外光区、紫外光区有很高的阻隔率，在可见光区有很高的透过率。
玻璃隔热涂料的优点：
1、玻璃隔热涂料施工简单方便（易学、易上手）；
2、料隔热优势明显；
3、玻璃隔热涂料紫外线隔绝率高；
4、隔音（15--20分贝）；
5、玻璃隔热涂料价格优势明显（与传统隔热膜相比）；
6、膜层硬度高；
7、玻璃隔热涂料使用寿命长（10--20年）；
二、璃隔热涂料的施工方法：
海绵涂刷、喷枪喷涂、滚筒滚涂。
目前使用海绵滚涂方法具有不限制于施工环境，玻璃型态、使用方便、节省料、节省人工、施工面积多等特点。
外墙保温砂浆系统化保温与抗裂设计
外墙保温系统的优势越来越被建筑行业重视，我国外墙保温系统工程的发展也越来越快，但一直以来该保温系统由于技术缺陷仍有许多的缺点，如开裂、渗水、防火等应用安全性问题。目前对于该系统的研究主要集中在系统抗裂上，外墙保温砂浆系统化抗裂主要是将墙体基层、保温系统、涂装基层、饰面材料等相关材料或功能层视为一个有机的整体系统，在满足保温效果、装饰要求的前提下，通过在各种材料之间实现性能与指标的协同和优化，提高整个保温，主要的技术思路如下：
在外墙保温系统工程中需要用到众多的原材料，这些材料的施工对环境的要求也是非常严格的。就以EPS薄抹灰保温系统涂料饰面系统为例，就涉及到粘结砂浆、EPS保温板、网格布、锚固栓、抗裂砂浆、柔性腻子、饰面涂料等材料类型，这些材料的物理、化学特征各异，在整个系统中起的作用也各不相同。同时，诸如温度、湿度、风载等环境因素，对整个工程系统的使用，特别是使用寿命的长短，具有极大的影响。同一个保温系统，在不同的自然环境条件下，其保温效果、抗裂能力和使用寿命的表现迥异，绝非是通过简单地增减相关保材料的使用量就能解决的问题。所以在外墙保温系统中应加入个性化设计，已达到系统化抗裂的目的。
岩棉外墙外保温材料面临什么问题？
岩、矿棉是目前外墙外保温材料中能够达到A级标准的********材料。岩、矿棉中的所有金属氧化物都为稳定氧化物，在火灾过程中没有氧,岩、矿棉是目前外墙外保温材料中能够达到A级标准的********材料。
岩、矿棉中的所有金属氧化物都为稳定氧化物，在火灾过程中没有氧化还原反应发生，因此为理想的不燃材料。岩、矿棉制品具有良好的高温稳定性，在300℃以下服役，体积和强度性能长期保持稳定不变。短时高温作用于岩、矿棉板表面，其整体体积和形状不发生变化。岩、矿棉板的导热系数为0.035W/m·k～0.045W/m·k，在常见无机保温材料中是导热系数较低的品种，其制造成本也相对较低。因此欧洲国家大量采用岩、矿棉作为高等级防火外墙外保温的主体材料。
而我国如今大部分使用高炉炼铁矿渣等固体废弃物为主要原料，也就是说，我国岩、矿棉保温材料中大部分产品实际上是矿渣棉。如今我国岩、矿棉总产能为108万吨/年，其中岩棉约10万吨/年，矿渣面约98万吨/年。我国岩、矿棉绝大部分是用于蒸汽管道和炉墙的保温，其质量与大规模用于墙体保温的要求还相差甚远。
在国外，特别是欧洲的建筑市场中大量使用不燃的岩棉制品，北欧人均消耗量在20 kg以上，美国人均消耗量为5-10 kg，前苏联人均消耗量也在5 kg以上。在德国超过22 m的建筑外保温几乎全部采用岩棉保温材料。岩棉应用于外墙外保温系统（ETICS）在欧洲已经有几十年的历史,有成熟的产品标准和系统认证指南。经历了40多年的风霜雨雪考验。岩棉作为无机不燃烧材料，是国外已经具有成熟应用技术的所有外墙外保温材料中唯一能够完全满足我国现行国家和行业标准中A级不燃的保温材料。
以目前我国建筑保温市场的需要量分析，若按照10%的市场占有率，则年需求量至少将达到数百万吨，为现在全国产量的数倍。
外墙保温施工工艺（聚苯板）
聚苯板外墙外保温施工及质量控制近年来，随着新材料的不断涌现和人们对建筑物节能要求的不断提高，外墙外保温技术作为一种新的节 聚苯板外墙外保温施工及质量控制 近年来，随着新材料的不断涌现和人们对建筑物节能要求的不断提高，外墙外保温技术作为一种新的节能技术，无论从节能机理和节能效果来说，都具有相当大的优点，其推广和应用已经成为一种必然趋势。
相对于外墙内保温来看，外墙外保温具有以下主要优点：
1、保护主体结构，延长建筑物的寿命。
由于保温层置于建筑物围护结构外侧，缓冲了因温度变化导致结构变形产生的应力，避免了雨、雪、冻、融、干、湿循环造成的结构破坏，减少了空气中有害气体和紫外线对围护结构的侵蚀。事实证明，只要墙体和屋面保温隔热材料选材适当，厚度合理，外保温可有效地防止和减少墙体及屋面的温度变形，有效地消除顶层横墙常见的斜裂缝或八字裂缝。因此，外保温既可减少围护结构的温度应力，又对主体结构起保护作用，从而有效地提高了主体结构的耐久性，故比外墙内保温更加科学合理。
2、结构变形产生的应力层基本消除了"热桥"的影响。
采用外保温在避免"热桥"方面比内保温更有利，如：内外墙交接处、外墙圈梁、构造柱、框架梁及顶层女儿墙与屋面板交界处周边所产生的"热桥"。经统计，底层房间"热桥"负荷约占总热负荷的23.7%；中间房间占21.7%；顶层房间占24.3%。可见热桥的影响还是较大的，对内保温而言，几乎难以避免。而外保温既可防止"热桥"部位产生的结露，又可消除"热桥"造成的附加热损失。计算表明，在厚度为240 mm的砖墙采用内保温条件下，周边"热桥"使平均传热系数比主体部位传热系数增加51%-59%，而在厚度为240mm砖墙外保温条件下这种影响仅为2%-5%。
3、增大了房屋的使用面积。
据统计，当主体结构为实心砖墙时，每户面积可增加1.2平方米以上，当主体结构为混凝土空心砌块时，每户可增加使用面积1.6平方米以上。
4、使墙体潮湿情况得以改善。
5、有利于室温保持稳定。
6、有利于改善室内热环境质量。
为了更好的推广和应用这项新材料和新技术，结合青岛天福苑1-3#楼工程的施工经验，就外墙外保温的施工质量和防裂缝控制技术谈如下几点：
一、保温材料的选用
保温材料的选用应从以下几个方面入手：
（1）选用的保温材料应具有耐冻融、耐爆晒、抗风化、抗降解、耐老化等性能。
（2）基层变形适应性强。
（3）憎水性好，透气性强。
（4）耐火等级高。
（5）柔性强度高及适应抗冲击能力强。
（6）导热系数低、热稳定性好。
该工程选用的保温板设计密度为22千克/立方米，厚45mm的齿槽型聚苯乙烯塑料泡沫板。
二、施工技术及质量控制
1、外墙外保温构造要求 钢筋混凝土外墙与保温板复合外保温做法，是在外墙钢筋骨架外侧安装保温板，支设大钢模，与混凝土整体浇筑，拆模后保温板与外墙合为一体，最后在保温板面层完成外墙饰面。
其构造由里到外为钢筋混凝土外墙 - 齿槽型聚苯乙烯塑料泡沫板（用铆钉呈梅花状铆固） - 运用聚苯颗粒砂浆找补 - 抗裂砂浆面层贴耐碱纤维网格布 - 刮弹性腻子 - 刷涂料面层
2、安装工艺 定位放线 - 绑扎外墙钢筋 - 隐检 - 绑扎垫块 - 锯切下料 - 保温板固定就位 - 质量检查 - 支设钢模
（1）根据布板图安装保温板从外墙阴角或窗洞口侧边开始逐块进行，阳角位置保温板也采用企口拼接，保温板就位后用定位锚固钉固定。
（2）安装时应注意板缝拼接严密，板面平整，下料锯切平直，剪裁得当，在门窗洞口的悬顶位置应整体铺贴保温板，除层间拼缝外，不得出现水平拼缝，竖向接缝上下一致，找补板的宽度不小于600mm。
3、对外墙模板及混凝土工程的要求
（1）采用全钢大模板，模板设计及定位支设时均应考虑保温板的厚度。
（2）保持外墙大模板的整洁，吊装就位和拆模时应采取措施防止模板挤靠或刮碰保温板，要特别注意对保温板层间接槎的保护。为使玻璃纤维网格布更好的与聚苯板粘接，大模板应采用水性脱模剂。
（3）必须保证外墙大模板每次就位准确、垂直、连接严密牢固，保证门窗洞口方正，位置正确，上下一致。 （4）为尽量减少由于混凝土挤压使保温板产生应力，在拆模后由于应力释放导致板面凹凸不平，在进行混凝土浇筑时应分层浇筑，分层振捣，分层厚度严格控制在500mm以内，且保证混凝土输送时不得正对保温板，振捣棒不能接触保温板，以免板受损。
4、外墙外保温罩面处理
（1）材料选用： 该工程我们选用了北京东兴科技有限公司生产的DX-2聚合物抗裂砂浆干混料、耐碱玻璃纤维网格布。
（2）施工工艺 挂控制线 - 局部修补找平 - 配制聚合物抹面浆料 - 贴网格布附加层 - 抹底层抹面浆料 - 贴压网格布。由于保温板紧贴大模板，受混凝土的挤压，当模板拆除后应力释放，保温板反弹，造成表面凹凸不平，在面层施工前应对其找平，对凸处进行打磨，凹处用聚苯颗粒浆料找补。对板面拼缝处的灰浆应设专人进行剔凿，用聚苯颗粒浆料进行修补。
隔热材料与制品应当符合的要求
保温材料在平均温度等于或低于350℃时，其导系数不得大于0.12W/m.C，保冷材料在平均温度低于27℃时，其导热系数不应大于0.064W/m.C。
隔热材料及其制品性能应符合哪些要求？
1、保温材料在平均温度等于或低于350℃时，其导系数不得大于0.12W/m.C，保冷材料在平均温度低于27℃时，其导热系数不应大于0.064W/m.C。
2、硬质保温材料的密度不应大于300kg/m3；保冷材料制品的密度不应大于200kg/m3；半硬质、软质保温材料制品密度不应大于200kg/m3。
3、硬质保温材料的抗压强度不应小于0.4MPa；硬质保冷材料的抗压强度不应小于0.15MPa。
4、隔热材料制品的pH值不小于7。
5、用于奥氏体不锈钢的隔热材料制品的氯离子含量不应大于25ppm，或应符合GBJ126-89《工业设备及管道绝热工程施工验收规范》有关规定；
6、隔热材料制品应具有安全使用温度和燃烧性能（不燃性、难燃性、可燃）资料。
7、隔热材料制品应具备防潮性能（吸水性、吸湿性、防水性）资料，保温材料含水不得大于7.5%（质量比），保冷材料的含水率不得大于1%（质量比）。
8、隔热材料制品应具有抗大气腐蚀性、化学稳定性、热稳定性、渣球含量、纤维直径等测试报告。
9、阻燃性保冷材料制品的氧指数不应小于30。
10、隔热材料的防水率应大于或等于95%，软质隔热材料制品的回弹率应大于或等于90%。
11、对硬质材料必须提供线膨胀或收缩率数据。
12、隔热材料应是隔热性能好，并有明确的导热系数方程式或随温度变化的导热系数图表。
保温隔热外墙涂料装饰墙面结构罩层施工方法
1、抗裂砂浆配合：聚合物抗裂砂浆。
2、用300L砂浆搅拌机，严格按抗裂砂浆配合比配制。抗裂纤维需提前12天用水浸泡搅散待用，水灰比根据实际天气和运输距离适当调整，配制好的砂浆在搅拌机中的搅拌时间不少于20-30分钟，以确保搅合均匀。
3、在抹抗裂砂浆前一天，用清水将已粘贴施工完毕的保温砖墙面冲淋一次，洗去表面隔离层，避免抹灰层与保温层产生分层、空鼓等现象，增强粘结强度。
4、在保温层表面抹已搅拌均匀的抗裂砂浆，面积略大于网格布，砂浆厚度约为2-3mm，随即敷粘4×4抗碱玻纤网格布，用抹子压抹，将网格布压入砂浆中，网格布之间应相互搭接50-60mm；门、窗、洞口、勒脚处，网格布应免50-60mm ，阴、阳角网格布应搭接200mm.网格布应粘结平顺，无皱折，脱层及漏贴等问题，砂浆饱满度100%.
5、在第一次抗裂砂浆初凝后（约4-6小时），若表面干燥过度，可洒水湿润，再在其表面抹2-3mm厚的抗裂砂浆，切忌拍浆。因为拍浆后的表面层缺少骨料，容易产生裂缝，面层第二次抹灰凝固后，每间隔3-4小时，应浇水养护一次，保持表面湿润3天以上。
6、离地面2米以下的墙体面层可适当加厚。
保温材料选择对使用面积的影响
随着国家对建筑保温节能要求的逐渐提高，保温层的厚度越来越大，相应的墙体厚度也在增大，带来了过去大家都比较忽略的一个问题：建筑面积和使用面积差异。以下从两个方面将保温材料对建筑中面积的影响进行探讨。
一方面，在相同的建筑面积下，厚度小的保温材料会带来更大的使用面积。我们选取了3种不同的建筑面积和户型的住宅，当采用不同的保温材料时，为了达到同样的保温效果，保温层的厚度不同就带来了不同的使用面积。 从以上3种户型可得出，在相同的建筑面积情况下，使用PU的使用面积比EPS要多。
PU3CM，EPS5CM：使用面积的差异是0.4-0.6%
PU5CM，EPS8.6CM：使用面积的差异是0.6-1%
PU10CM，EPS17CM：使用面积的差异是0.9-1.5%
虽然，增加的比例不大，对于购房者来讲，这就是收益。目前我国每年的房屋竣工面积是10亿平方米，如果按照1%的差异来算，房屋的使用面积会有1000万平方米的差异。墙体保温材料没有承载的功能，只有保温的功能，对业主来讲，看重的是使用面积而不是建筑面积。如果在保证各项功能同等的前提下能够采用相对薄的保温材料，能够增加使用面积，业主更会欢迎。
以北京为例，如果购房者购买一套100平方米建筑面积的住宅，使用PU做保温就比EPS多出大约1平方米的使用面积，1平方米的价格在北京在3-4万元。100平米的住宅，保温面积大约是50平方米左右，目前北京节能标准要求达到75%，PU厚度是7公分，EPS是12公分，1立方米B1级PU的价格是1800元，1立方米B1级EPS的价格是400元，1平方米PU的价格是126元，1平方米EPS的价格是48元，50平方米保温，PU比EPS高出3900元。所以，开发商在保温材料上使用PU仅多付出3900元，就多创造出1平米的使用面积，价格是3-4万元。无论对购房者还是开发商都是得利的。 所以，采用保温效果好、厚度薄的材料，对消费者会带来更多的收益。建议购房者在购买房子时要考虑到不同保温材料对使用面积带来的影响。
另一方面，如果在相同的使用面积下，使用PU保温材料，房屋的建筑面积会比使用EPS做保温的小，在容积率一定的情况下，土地面积就比较小，能达到节地的目的。
目前我国每年的保障房数量庞大，占用不少土地，考虑到城市土地面积的有限性，在达到相同效果的情况下，应该使用最小的土地面积。
在寒冷地区采用聚氨酯材料时，相同的使用面积下使用PU，建筑面积少出1%左右，在相同的容积率下，土地面积小1%，如果应用到全国，这个数据就比较大了。
2014年，我国华北、东北、西北地区保障性住房基本建成的套数合计223万套，如果按照每套建筑面积60平方米计算，合计建筑面积是1.34亿平方米，如果能够节约1%的土地，则每年可节约134万平方米的土地。 现在，建筑保温已经成为国家节能政策的一个重要部分，开发商、政府在实施建筑保温的过程中，除了要考虑保温材料的成本、防火安全、节能效率、施工等多个因素外，还应关注保温材料对建筑中面积的影响，考虑土地的节约问题，特别是在能够主导的保障房建设中更应注意这些问题，真正达到节能、节地、环保的预期目的，为社会创造更大的价值。
挤塑板外墙保温施工要求条件
挤塑板外墙保温施工要求及条件：
1、经业主、监理、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
2、雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。
3、施工现场环境温度及找平层表面温度在施工中及施工后24h 内均不得低于5℃，风力不大于5级。
4、保温伸缩缝沿建筑物高度每3 层设置一道300mm 宽水平分格缝，飘窗及阳台处不设；
5、施工部位：外墙立面墙挤塑板均为30㎜厚、阳台天棚挤塑板为20㎜厚（开敞阳台外的独立墙柱无需做保温，其余冷桥部位做20mm厚保温板），施工部位有变动以现场工长及质检员通知为准。
复合硅酸保温材料
复合硅酸盐保温材料是一种固体基质联结的封闭口孔网状结构材料。复合硅酸盐保温材料是一种含铝、镁、硅酸盐的特种非金属矿为基料．掺种一定数量的辅助原料和填充料加入一定的化学添加剂，采取新工艺、新技术研制而成。复合硅酸盐保温材料导热系数低、热损小、用料厚度少．而且无毒、不污染环境、不腐蚀设备，是国内目前最理想的保温材料。
复合硅酸盐(铝镁)制品是一种新型轻质高效高温保温材料，具有导热系数低，保温性能好，耐热性能明显；耐700℃以上温度的保温材料中容重最低，与其它保温材料相比，还具有施工方便，无刺激、无粉尘污染，可任意裁卷，运输安装无损耗等优点，广泛使用于石油、化工电工、冶金、国防等行业，是各种热力罐体、管道等设备的保温隔热、耐高温、节约能源的理想材料。
硅酸盐类保温材料的同类产品，如气凝胶毡，适用温度区间类似，-50~650℃，但导热系数为硅酸盐类保温毡的一半，仅0.018W/(m·K)，常有两种产品相互交替使用。
外墙岩棉保温板系统必须注意的问题
1.外墙岩棉保温板自重大、抗拉强度低、耐水性差、雨水渗透引起岩棉保温版浸湿后，岩棉保温板强度下降，耐久性差。长期高含湿量，影响保温性能，可能影响与墙体固定的安全性。
2.目前国内多数产品质量离散性大，不符合外保温要求。
3.注意岩棉粉尘对施工操作人员健康有影响。
4.岩棉保温板长期处于高温高湿环境下时，本身强度会明显下降，尤其是矿渣棉更明显（因其酸度系数只在1.2~1.4）。当外保温系统做在含有施工水分的外墙上时，在墙体干燥阶段含湿量会增大，影响保温材料耐久性。
5.严格控制外墙保温岩棉板吸水率，过高吸水率会导致水分侵入保温层，并渗透到墙根部。在冻融环境下造成该区域保温大面积破坏，应对其进行防水处理或在系统应用采用一定防水措施。
6.岩棉保温板质软强度低、多孔，易分层，抹灰层易开裂。
7.岩棉板荷载能力低，应控制在其表面抹灰厚度。
8.岩棉保温板透气性大，如涂料饰面透气性差，会造成涂料层起鼓。按各墙体及外保温格构造层材料透气阻进行冷凝验算，使保温层中不出现露点。
矿物棉喷涂保温系统的特点
1.保温节能效果好。无机纤维喷涂层是一种具有告绝热值的高级保温材料，特别在复杂结构或异型结构上喷涂，使绝热层形成一个密闭无缝的整体，有效阻断冷热桥，提高保温效果，从根本上解决传统绝热材料接缝多，与基体粘接不牢易脱落、易变形等问题。
2.吸声（噪声与混响时间）、隔声性能佳。能极大延长声波在纤维喷涂层内部的传播路径和时间，进而增加了因声波使纤维振动而引发的声能向机械能转换时间，使遇到纤维喷涂层的声波能量被急剧衰减，表现优异吸声性能。
阻尼（噪声与振动烈度）明显，抗振动烈度等级与专用阻尼材料基本相同。当用在钢板上（或其他板材表面）形成吸声层，起到声阻尼作用，降低噪声传递，较大提高了钢板的中低频隔声性能，提高整体隔声能力。
隔声（空气隔声和敲击隔声），在轻质屋盖板下面，对结构缝隙起到良好密封盒隔声效果。
3.防火不燃。喷涂层为无机防火不燃材料，防火性能为A级不燃，在高温状态时熔化为液态，不分解，五毒无味。完全符合《建筑内部装修设计防火规范》GB50222的A级防火要求标准。
4.绿色环保。无机纤维喷涂层组分为约95%的超细纤维盒5%的环保型水基胶粘剂构成，经中国疾病预防控制中心环境与健康相关产品安全所检测，完全符合国家环保局《化学品测试准则》的规定；按《室内装饰装修材料胶粘剂中有害物质限量》GB18583检测，完全符合标准。无机纤维喷涂层为无机产品，抗菌不霉变，且在喷涂施工中的废料可以100%回收并循环利用。
5.施工快速、方便，解决了传统的支撑、吊挂件和加固材料的复杂工序。
矿物棉喷涂适用哪些范围
1.广泛用于高防水等级的地下室顶棚（板）、电梯井及不透明幕墙式建筑外墙外保温；
2.钢结构、混凝土、木材、石膏板、玻璃、塑料等建筑基体表面；
3.体育场馆、影剧院、会议厅、博物馆、机场、地铁、学校、工业厂房，以及异性屋顶和压型钢板屋顶的保温吸声等。
保温材料各项性能指标的含义
保温材料的性能指标主要有：热导率、容重、最高使用温度、抗压强度、含水率、线膨胀系数、抗折强度和ph值等。下面我们来介绍一下各指标到底是什么含义：
1、热导率
热导率即导热系数。保温材料传递热量的性质称为导热性。它是保温材料传递热量能力大小的参数，反映了材料的导热能力，是保温材料的主要热物理特性。热导率与材料的其他一些物理性能(如密度和含水率)密切相关，还与材料的内部结构有关，也与保温层尺寸有关。
2、容重
在温度为l lOoC时经过烘干且呈松散状态的保温材料，其单位体积的质量即为材料的容重。它存在一个****容重值的问题，即在****容重下，它才具有较小的热导率和较好的保温效果。在工程中为节约能源和减少保温管道支吊架结构荷重，应尽量采用容重小的保温材料。一般软质和半硬质材料的容重不得大于150kg/m3，硬质材料的容重不得大于220kg/m3。
3、最高使用温
最高使用温度是指保温材料长期安全可靠地工作所能承受的极限温度。一般保温材料的使用温度是指保温材料在该温度下长期使用，其理化性能稳定，符合设计和运行的技术要求。
4、抗压强度和抗折强度
抗压强度是材料受到压缩力作用而破损时，每单位原始横截面上承受的****压力负荷。材料的抗压强度与加工工艺、材料孔隙率等有密切关系。《设备及管道保温技术导则))(GB 427292)规定硬质制品抗压强度不应小于0.3MPa.对于软质、半硬质及松散状绝热材料，～般受到压缩荷载时不会损坏，因此抗压强度未作规定。抗折强度是材料在受到弯曲负荷作用下破坏时，单位面积上所受的力偶矩。
5、含水率
保温材料吸收水的性质称为吸水性。材料单位体积吸水的程度用吸水率来表示。保温材料的吸湿性，对其保温效果有很大的影响，吸收的水蒸气遇冷会凝聚成水或结成冰，从而大大地提高了其热导率，甚至引起材料开裂，破坏保温结构。另外，为了降低保温材料吸收的水分，除了在施工中应注意防水外，还可以适当地在保温材料中加入憎水剂，如憎水矿棉板和憎水珍珠岩等。
6、线膨胀系数
保温材料受热时的膨胀特性可用线膨胀系数表示。保温材料的线膨胀系数与材料的热稳定性有密切的关系。如材料的线膨胀系数较大，则保温结构受热后，内部因变形会产生较大的应力，当温度变化剧烈时，保温结构便会受到破坏。设计保温结构时，应根据材料的线膨胀系数的大小预留一定尺寸的膨胀缝。
7、PH值
热力设备及管道使用的保温材料对金属表面不应有化学腐蚀作用。一般要求保温材料必须属于中性或PH值大于7-8，不得含有可溶性氯化物，硫氧化物的含量不允许大于0.06%.材料使用前应处于干燥状态。
8、防火性能
可用燃烧性能、烟密度、毒性指标等表示。目前的材料都具有一定的防火性能，属不燃物，高温时不会产生有毒气体。
9、吸声系
材料吸收的声能与入射声能的比值。这个指标对设备、建筑的噪声有相当影响。如建筑物的空调系统，通过设备、管道的复合保温，选用吸声系数高的材料，由于消声将大大降低噪声的危害。
选用保温材料应考虑的因素
目前市场上常用的保温材料有YT无机活性墙体隔热保温材料、岩棉、玻璃棉、聚苯乙烯泡沫塑料、挤塑聚苯乙烯泡沫塑料、膨胀珍珠岩、无机保温砂浆等等。
如何正确选用这些保温材料，要综合考虑以下因素：
1．使用的温度范围
任何一种材料的保温效果都不一样，应根据工程的实际情况，使所选用的保温材料的保温性能和保温范围与建筑环境相适应。并在正常使用条件下，不会有较大的变形损坏。
2．保温材料的导热系数
保温材料在相同保温效果的前提下，导热系数小的材料其保温层厚度相对就可以做的薄一些，保温层所占的空间也就小。
3．保温材料的化学稳定性
在入住的环境中，保温材料不得产生任何对人体有害的物质。
4．材料强度
保温材料由于有时需要承受一定的风、雪荷载，并且还要承受人为的外力冲击等，这样就需要保温材料具有一定的强度，用以传递并抵抗外力作用。
5.材料的寿命
任何材料都具有一定的使用年限，保温材料也要与被保温建筑的设计周期相适应，以免造成不必要的浪费，最好是与建筑物同寿命。
6．保温材料应具有阻燃性
所谓阻燃性，就是所选用的保温材料应具有不燃和难燃的性能，防止造成不必要的损失。建议选择A级不燃的材料。
除以上几点，保温材料还应价格适中，施工便捷，并能保证工程的施工质量。
利用检测技术优化薄层保温防腐涂料配方
利用检测技术优化保温隔热防腐涂料的组分，确定了以环氧改性有机硅树脂作为成膜物质，以玻璃体二氧化硅材料、特殊陶瓷材料、磷酸锌、纤维材料为填料，优化保温隔热防腐涂料配方。
1.引言
（1）传统的保温隔热涂料大多以提高孔隙率、提高热阻、降低传导传热系数为主。为达到相应的要求，保温层较厚，外观较差，且干燥时间较长，因而应用范围也相应地受到了限制。其型材也因接缝较多，施工较为不方便，而且还存在着吸水率较高，需设有防水层或保护层，不抗振动，使用寿命短等缺点。
（2）涂料隔热的方式分为阻隔热传导、热对流、热辐射三类，保温效果良好的涂料一般是两种或多种隔热机理协同作用的结果。本研究主要从选择基料及填料两方面入手，进行配方优化，从保温涂料化学结构上对其进行研究。经检测中心进行检测。可以已大量应用于反应釜、贮油罐、地下管道等方面，也可采用刷涂、辊涂等方法施工，涂装方法简单，可节省大量的人力，财力。
2. 成膜物质的选择
涂料以环氧改性有机硅树脂为成膜物质，有机硅树脂是耐热涂料常用的一类基料，通过在有机硅聚合物的分子主链端基和侧链上引入环氧基团，将两者的优良性能合为一体，弥补了各自的缺陷，可室温或低温固化。因其具有良好的机械性能和优异的热稳定性、防腐蚀性、电绝缘性、耐高低温性、耐电晕、耐辐射、耐潮湿及耐化学介质等性能而得到广泛应用，成为特种涂料中使用最多、应用范围最广的特种树脂品种之一。
3. 填料的选择
（1）由于有机硅树脂耐温最高可达300℃，因而需要选择合适的填料进行匹配。选择填料首先考虑其耐高温性、保温、辐射及反射能力。保温材料一般选用中空型、热阻大的材料，并且为使涂料在高温下具有较好的防腐性能，涂料中需引入一些特殊的物质，使得涂料在高温状态下形成一层致密层。为此，引入了陶瓷材料，陶瓷材料在高温下陶瓷化，使得涂料与底材接触处形成硅化层，达到防腐目的。陶瓷填料也具有良好的反射性与辐射性，折光系数、表面光洁度、热反射率及辐射率。陶瓷层的耐热冲击性能还与涂层与基体间的界面结合强度有关。涂层与基体界面处有一过渡层。金属基体和涂层在热硬化时由于晶格振动而发生了原子的相互扩散，在涂层与基体之间形成了一个渐变界面。这种界面层是由金属原子和非金属原子形成的溶体构成。涂层与基体间发生的原子相互扩散所形成的过渡层有利于增强涂层与基体间的界面结合强度。金属基陶瓷涂层材料中，陶瓷涂层与金属基体之间除了原子和分子范围内的微观作用外，还存在宏观结合——机械联锁。由于在金属基体表面存在一些微观的凹凸，甚至还有微孔或裂缝。涂覆过程中，涂层材料进入凹凸或微孔中，其效果如同往基体中钉入钉子一样，增大了接触面积，锁扣效应增强，使附着力增加。同时涂层嵌入基体的复杂形状能借助负载传递，使涂层受到的应力部分转移到基体上，涂层的附着力得到提高。
（2）选用玻璃体的二氧化硅，材料的分子结构及其化学成分对导热系数的影响很大。材料的分子结构不同，导热系数也不同，玻璃体物质的导热系数小，晶体的导热系数大。0℃时晶体二氧化硅的导热系数是8197w/(m?k)，而玻璃体的二氧化硅的导热系数是1138w/(m?k)。因此通过加入类似于玻璃体式的二氧化硅材料，得到导热系数较低的涂料。
对于各向异性材料(如木材等纤维材料)，当热流与纤维延伸方向平行时，热流受到的阻力小；而热流垂直于纤维延伸方向时，受到的阻力****。因而在涂料中，加入适量长纤维制品，可以增大热流受到的阻力。
（3）加入适量的磷酸锌，磷酸锌与环氧改性的有机硅中的羟基发生反应，生成络合物，而这种络合物能与腐蚀产物发生反应，在底材表面上形成紧密附着的保护膜，从而保护金属基底不被腐蚀，即增强涂层的耐水性和附着力。
（4）涂层在低温下可以单独作为耐高温隔热防腐涂料使用。在超过500℃高温下，涂层内部形成蜂窝状，底层是致密的保护层，从而达到优异的隔热效果。涂层内部具有大量孔隙，可以降低材料的导热系数。材料的导热系数不仅与孔隙率有关，而且还与孔隙的大小和特征有关。在孔隙率相同的条件下，孔隙尺寸越大，导热系数越大；孔隙相互联通比封闭而未连通的导热系数要高。
4. 助剂的选择
选择助剂应考虑树脂或及填料的性能，使其具有相应的防沉、改善流变性等作用。防沉剂选用杭州临安的f118，流平剂采用安特罗菲特殊化学品有限公司的kp412。这两种助剂很适合有机硅体系，二丁酯起增塑作用。
5. 涂层
涂膜厚度与其隔热效果经试验可知，涂层在1.5mm处具有较好的隔热效果。如实际情况中需有更高保温效果，应与其他保温涂料配合使用。
6. 结语
(1)选用环氧有机硅树脂作为成膜物质，使得涂料具有较好的耐热性及柔韧性。
(2)选用金属基陶瓷填料，使得基材与涂料间存在着宏观结合——机械联锁，使得涂层附着力好。并且使得涂层与基材之间形成致密的过渡层，使得涂料防腐性能较好。
(3)选用导热系数较低的玻璃体二氧化硅，增强涂层的隔热性能。
(4)在不影响涂料的耐温性前提下，加入适量的磷酸锌，增强涂层附着力。
(5)涂层在1.5mm时具有较好的隔热效果。
聚氨酯作外墙保温的多种形式
聚氨酯作外墙保温有以下多种形式：
（1）现场浇注聚氨酯
现在的建筑物作法有种是在二道墙体之间形成的空腔里浇注聚氨酯硬泡沫。在聚氨酯发泡之后与内外墙体形成整体。聚氨酯发泡时渗透到墙体的砖缝里，新以形成的新墙体具有很强的整体效果。这里要求泡沫自身的强度要比普通泡沫高一些，墙体要充分干燥以避免粘接不牢。另一个是注意发泡时产生的压力以防墙体变形，在实际中解决的办法是每次浇注量不可太多，以减少每次发泡产生的压力，墙体固化达到最高结构强度后再进行发泡。另一种现场浇注聚氨酯进行外墙保温的方式是在建筑物外墙壁上浇注。具体做法是：首先在墙体上预先埋结构支架，然后把模板固定在支架上，在支架已预留出来的墙体与模板之间的空腔里浇注聚氨酯，按此顺序依次浇注下一块板，这些结构支架可以成为下一步进行外保护和外装饰的支撑点。
（2）现场浇注聚氨酯保温
在建筑物墙体干燥之后，即可直接在其表面上喷涂聚氨酯，一般喷涂厚度在4CM左右，要求采用高压喷涂机以使得表面尽量平整。在完成喷涂后的泡沫上刮涂聚合物水泥，然后再进行外装饰，或者是在聚合物水泥中掺入色浆和石英砂，既可增加保护层强度，又可以使表面美观。而加拿大安必能公司的作法比较独特，他们首先在外墙上钉上木条，在每道木条之间喷涂，然后把高出木条部分的泡沫切掉，最后把装饰和保护的板材钉在木条上，这种作法的特点是整体平整，方便装饰处理，适合于高度不太高的异形建筑物的保温。
（3）预制保温夹芯板
一般采用在连续生产线上加工完成的聚氨酯夹芯板材。外表面往往采用彩色钢板或铝板，背面则多用铝箔，在安装时，首先在外墙上做龙骨，然后将板材固定在龙骨上，也有的采取双面彩钢板作为墙体材料使用。作为外墙保温用的聚氨酯夹芯板较有代表性的产品是德国罗宝公司的产品，其每平方米重量仅为3.7公司左右。既美观又具良好保温效果。
（4）空芯砖的充填保温
这些空芯砖的空腔部分大约占砖的全部体积的40%左右，砖体大都是硅酸盐材料，在其空腔中灌入聚氨酯，使得整体结构增强且大大增加了绝热效果，现在大型节能建筑已经采用这一材料。
5）外墙贴板
一般是在干燥的外墙面上涂刷专用的聚氨酯粘合剂。该粘合剂具有很高的初粘力，耐水解稳定性良好，把预先裁好的聚氨酯板（表面洁净，没有锯末）贴在外墙上，在聚氨酯的外面上涂刷粘合剂，把网格布粘贴上，待其固化后再抹聚合物水泥，最后再在其外表面上进行装饰。这种做法在国内不多见，而这种工艺却十分普及，只是保温板采用的是挤塑聚苯乙烯泡沫板（XPS）。
2、屋面保温
目前我国建筑物的屋面保温越来越多地采用了聚氨酯，最常见的是喷涂发泡和板材，也有采用的是夹芯板。以下作简要介绍：
（1）喷涂发泡
常见的是在屋面的水泥砂浆层直接喷涂聚氨酯泡沫，大多在4-5CM厚，30-40kg/m3密度，完成之后，一般放金属网，抹水泥砂浆找平，然后是防水层。但也有的是做防水层，之后再喷涂。这种方式以坡屋面为多，喷涂之后的聚氨酯硬泡形成严密的整体没有接逢，所以保温效果非常好。如果后续施工加以保护的话，聚氨酯泡沫可以起到一定的辅助防水效果。
（2）铺设聚氨酯板材
将切好的聚氨酯板材涂刷粘合剂贴在屋面上，加上一定压力，使固化后再进行下一个板铺设。板与板之间一般预留不超过2CM的缝隙，最后用浇注袋将混好的聚氨酯浇入缝隙里，上面加塑料膜和木箱压住，使聚氨酯成为一个整体，这种方法的保温多见平面，其特点是平整均匀，便于后续施工。但由于板材没有结皮的保护，使之易于吸潮。
3）预制夹芯板
这种作法一般采用的是双面彩钢板的聚氨酯夹芯板，其面层可以压制类似于瓦形状的图案。这样使施工后的屋面看上去更为美观。这种瓦状夹芯板被固定在屋面的龙骨上，采用螺栓和拉卯钉的方式将其固定在屋面上，接缝处加注密封胶，以防止水造成屋面渗漏和彩板的腐蚀。除了以上三种常见作法之外，加拿大安必能的做法是尖屋顶的底面打木龙骨喷涂泡沫，再装修，这种作法更适用于别墅建筑等异型屋顶的保温。
3.建筑物的填缝密封
建筑物的门窗及穿透孔等都存在着建筑物的缝隙，这些都是建筑物耗能的因素。以往的做法是填塞碎水泥或砖块再抹水泥，由于填塞不实而造成内部空洞成为建筑节能的隐患。聚氨酯单组份硬泡被装入压力容器桶里，使用时按下阀门使泡沫体流出，由于刚出桶的泡沫是柔软的可以任意变形。这样就可以通过细管将泡沫体挤入门、窗周边的缝隙中，使其固化后泡沫体变硬，稍加修整即可。建筑物的穿透孔，如空调孔、电缆孔等都可以用它来填充。
.建筑管道类的保温
建筑物管道主要需要保温的有以下二种：一是中央空调的送风管道，二是建筑物需供热的热力管道。传统的空调送风管道大都是铁皮或玻璃钢制成的矩形管道。有很多管道的保温很差，甚至是不保温的，这样使得很多冷（热）风在输送过程中的能耗损失严重。近年来出现的聚氨酯软面夹芯板，对于这一问题带来了良好的解决办法。该板是双面铝箔与聚氨酯形成的夹芯板，加工管道时非常简便，采用45度角刀具开槽抹胶即可。完成一个截面积0.5平方米的三通管，一个人操作也只需要不足三十分钟即可完成。这种风管的优点很多，这里只是说它的节能性，这主要由于它良好的保温性和严密封（极小的漏风量），这是传统材料无法比拟的。当然，我国消防部门对材料阻燃性要求过高和标准的不全面性，使得这一材料在国内尚受限制。建筑物另一类热力管道，主要用在我国北方地区冬季采暖，在建筑物内的管道大都采用聚氨酯硬泡的瓦块，把预制的保温瓦块扣到被保温管道上，接合部位涂刷粘合剂，或用铁丝固定，外面再加玻璃钢保护层，为了美观，经常加上带铝箔的外护管，除了美观也起到辐射热的作用。
聚氨酯在建筑节能方面的应用，除了上述产品和应用之外，还有很多其它方面，比如很多家用电器，如冰箱、烤箱、热水器的保温层大都采用聚氨酯保温，另外，太阳能热水器离不开聚氨酯保温来蓄存热水。建筑密封膏系列产品中聚氨酯也是其中之一。由此可见，聚氨酯在建筑节能领域里大有作为。
聚氨酯硬泡是目前在建筑节能领域最常用到的聚氨酯材料，主要用于建筑外墙的喷涂以及建筑墙体内填充用聚氨酯复合板。
聚氨酯硬泡喷涂用于外墙外保温是一项新型建筑节能技术，具有良好的保温性、稳定性、防火性、抗湿热性、耐撞击性、抗裂性、环保性等特点。由于硬泡聚氨酯喷涂外保温工程施工速度快、效率高，对建筑物外形适应能力很强，尢其适应建筑物构造节点复杂的部位的保温，并且硬泡聚氨酯喷涂外保温体系的装饰面层的维修非常方便，维修后能使其外观以及功能保持良好状态。
聚氨酯复合板是一种彩钢夹芯复合板，它由两面彩钢压型板及中间自动发泡的硬质聚氨酯组成，可广泛应用于各种建筑物的外墙和屋面，是当今世界公认的****隔热保温材料。可用于大型工业厂房、仓库、展览馆、体育馆、冷库、净化车间等各种建筑的屋面和墙体，集保温、隔热、承重、防水于一体。再加上使用聚氨酯板材的墙体厚度远低于传统的建筑墙体，其保温性能又是后者的倍数，因此聚氨酯复合板材的也得到了广泛的应用。
在聚氨酯复合板中，除了能使用硬泡聚醚外，苯酐聚酯多元醇也是一种新型材料。该产品在热稳定性、阻燃性、抗化学性、耐磨。
无机活性保温隔热材料简介
一、施工准备
1 基层处理
2 墙面应清理干净、无污垢、无油渍、灰尘等，墙表面大于或等于5mm的凸出部分应铲平。
3 粘土砖墙一般只需浇水润湿即可，其它基层墙体应洒水湿润墙体。
4 吊垂直、套方、找规矩、弹厚度控制线，拉水平通线，按厚度控制线用友泰无机活性墙体保温料浆做保温层厚度标高，贴灰饼、冲筋。
5 若混凝土等较为光滑墙面时需刷界面砂浆一遍，次日再抹友泰保温材料并达到相关设计要求厚度。1.2材料配制以保温隔热材料与水重量1 .5：1左右的比例，根据不同地区、不同季节、不同基层墙体材质以及施工要求适当调整，达到易于操作。搅拌3—5分钟材料达到均匀即可使用。
二、无机活性保温隔热材料的使用要点
当墙体湿润干净后，将配好的保温材料批抹于基层墙面上或批抹于已做好的水泥砂浆平层面上，第一遍厚度掌握在10mm左右，其后每遍掌握在15-20mm之间，均匀密实的将墙体覆盖初凝时间约为2小时，当保温料浆的含水率大约在50%时，可进行第二遍批抹，并达到设计要求厚度。一般保温材料厚度在30mm内二次批抹即可完成，全部工序可当天完成，当保温层完全固化，并且验收合格后方可进行饰面层施工。
三、施工作业注意事项
1 结构工程应符合《砌体工程施工质量验收规范》( GB50203-2002)．《混凝土结构工程质量验收规范》( GB50204-2002)和《建筑装饰工程质量验收规范》(GB50210-2001)的要求。
2 无机活性墙体保温隔热材料现场施工，严禁添加任何外加材料。
3 配置的浆料要随配随用，以两小时左右用完为宜，没用完的浆料严禁二次使用。
4 墙面门窗安装后，门窗框与墙体之间的缝隙应接规定要求进行处理，并经有关部门检查验收格。
5 墙面上的雨水管卡、预埋预设的铁件、设备穿墙管道等应提前安装完毕.并预留出内外保温层的厚度。结构施工时的预留孔洞等应提前堵塞严实。
6 无机活性墙体保温材料外保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于5℃夏季应避免阳光暴晒。在5级以上大风天气和雨天不得施工。
7 做好产品保护，对刚施工完的墙壁，避免雨淋浸泡和碰撞，保持施工现场通风干燥。夏季温度超过25℃时，需洒水养护：冬季施工注意防冻和大风：每次施工完毕后要及时清洗施工工具和搅拌器材，以免影响下次使用。
四、施工程序
无机活性墙体保温料浆外墙外保温施工按下列程序施工（略）
五、施工要点
1 多层建筑墙体外保温料浆施工
2 保温料浆施工应自上而下进行
3 保温层第一遍注意压实，第二、三遍注意压实并且保证平整，面层压实搓平收光即可；若用面砖饰面则不用收光，应保持毛面
4 保温层固化干燥，并经验收合格后，方可进行下一道工序的施工
5 保温层厚度不允许有负偏差
6 底层外墙阳角加设专用护角条，以提高抗撞击性能
7 应做好外保温系统在檐口、勒脚处的细部处理；装饰缝、门窗四角和阴、阳角等处应做好局部加强网施工。变形缝处应做好防水和构造处理。
8 高层建筑墙体外保温砂浆施工
9 高层建筑施工时应严格按照施工程序，保证其施工质量，同时在保温层抹灰工序完成后，经过验收合格，方可进行外墙面层的施工。其他程序及做法同前述：
10 外墙体保温作分格线条
11 保温层面层应设置分格缝，分格缝宽度不应大于20mm．分格缝应按立面分层设置，分块面积应小于6m x 6m．
12 按单项工程设计要求在保温层上弹出分格线的位置：
13 用壁纸刀沿弹好的分格线开出宽度为设定尺寸、深度为10mm的凹槽，凹槽应顺直、平整。
14 外饰面施工
15 涂料饰面
保温料浆干固验收合格后，满刮与所用外饰面涂料配套的打底腻子．再按涂料使用要求（涂刷遍数、厚度，有否罩面材料等）涂刷涂料。
16 面砖饰面
1)当遇高层建筑需粘贴外墙饰面砖时，应采取切实有效的加强措施：
2)对外墙饰面砖的质量要求：外墙饰面砖应采用粘贴面带有燕尾槽的产品，并不得带有脱模剂，材质等应符台国家现行有关饰面砖质量标准的要求
17 既有建筑保温节能改造应先清除原粉刷层或面砖层，对旧墙面松动、风化部位应剧凿清除干净，用1：2.5水泥砂浆嵌牢补平。其它程序及做法均同新建房屋外墙保温做法。
五、质量验收标准
基层墙体应达到《建筑装饰装修工程质量验收规范) GB50210-2001中的有关要求。并重点要求如下：
主控项目
1 所有材料规格、质量、性能应符合国家有关标准及企业标准;
2 保温层厚度及构造做法应符合节能设计要求，保温厚度均匀，不允许有负偏差;
3 各抹灰层之间，以及抹灰层与基体之间必须粘结牢固，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰等现象。
一般项目
1 表面平整、洁净、接茬平整、无明显抹纹、线角、分格条顺直、清晰；
2 墙面所有门窗洞口、孔洞、槽、盒位置和尺寸正确，表面整齐洁净，管道后面抹灰平整：
3 分格缝宽度、深度均匀—致分格条平整光滑，棱角整齐，横平竖直，通顺。滴水线（槽）顺直。
4 墙体节能工程的施工应符合《建筑节能工程施工质量验收规范》GB50411-2007、《建筑装饰装修工程质量验收规范》GB50210、《建筑工程饰面砖粘结强度检验标准》JGJ110。
成品保护
1 拆除脚手架应防止破坏已抹好的墙面，门窗洞口、边角、柱垛宜采取保护性措施。其它工程作业时不得污染或损坏墙面，严禁踩踏窗口。
2 各抹灰层在凝结前应防止快干、水冲、撞击和振动，以保证抹灰层有足够的强度。
四、其它
1 无机活性墙体保温材料采用双层纸塑纺织袋密封包装，运输和装卸时应轻拿轻放，并应贮存在干燥处，贮存时应注意防水。
2 用于建筑外墙±0.000以下时，可根据需要用人工或电动喷雾器直接在干固后的界面上喷洒防水剂（防水剂：水=1：10）防水、防潮。
保温墙面产生裂缝的原因剖析
面对目前国内外常使用的保温材料墙面产生裂缝的原因作出分析：
1.内保温板缝造成裂缝
不少施工单位为减少湿作业，选用粘贴预制板作法，但这种贴板法在施工若干月至一年后，多数面层都出现了不同程度的开裂，板接缝尤为明显，其原因是外墙结构暴露在大气中受温度差变化影响结构整体外形尺寸发生变化，而附在外墙内侧的保温板都单独地收缩和膨胀，由此产生墙体与保温块材体型变化的应力方向和大小不同，各部分的这种变化随温度升降而轮回出现，因此容易造成裂缝。
2.内保温浆料面层抗裂材料不配套造成的裂缝
由于浆体保温材料施工方式是现场抹灰，它随建筑物形状而成型，可满足曲线弧线和不规则混凝土墙面的施工，可减少其层的剔补量，方便施工操作，是建筑业大量选用的材料。
但浆体材料表面裂缝是常见的多发病，纠其原因主要有：
2.1材料生产配套不全。
有部分浆料生产厂家科研、生产能力低，缺乏对保温面层的配套材料的生产。
2.2保温层受潮湿。
有的保温材料易吸潮变软，造成体积不稳定，甚至发霉结露，特别是未经防水处理的膨胀珍珠岩浆料在内保温抹灰厚度2cm以下时，容易发生面层发霉开裂现象。
3.玻纤网布的耐碱强度保持率引起裂缝
目前不少保温技术中都应用到了玻纤网布并且取得了较好的效果，但也有一些工程中虽然贴了玻纤网布却仍然在若干个月后逐渐发生了开裂现象，主要原因有：
3.1玻纤网布抗拉强度不够
目前常发生裂缝的工程通常选用的玻纤网格布的标准为/80g/m2;断裂强度：25mm100mm布条，径向/300N，纬向/150N。实践证明不能够满足工程中的抗拉强度要求。
3.2玻纤网布耐碱强度保持率低
常见的玻纤网布有三种不同材质，即无碱网布、中碱网布和耐碱网布。实践证明，它们在碱性条件抗拉强度都有所下降，在水泥砂浆中日久会粉化。另外，玻纤网布表面涂覆材料的不同选择，也会对网布的抗拉强度及耐碱强度保持率的改变发生重要影响。
3.3聚合物砂浆强度过高
目前常与玻纤网布配套使用的聚合物砂浆，其配比为425号水泥：细砂=1：2加调适量聚合物乳液。这种聚合物砂浆粘接强度很高，表高硬度也很高，其强度在1.1~22.0MPa,水泥砂浆强度过高和使用细砂，都会促使基层开裂。
3.4网格布在墙体的构造位置有误
玻纤网格布在水泥砂浆中起软钢筋的作用，网格布能否正确发挥作用，其配筋位置十分重要。目前常发生裂缝的保温墙面，其网格布铺贴位置是靠在保温层上，而在网布外面有1~3cm厚的水泥聚合物砂浆层，这种作法在水泥砂浆强度增长后会导致面层开裂。
4、面层腻子强度高造成裂缝
经近二年的工程观察发现，虽然正确的使用了弹性水泥砂浆复合耐碱玻纤网布，内保温面层上仍发现了数量不等的裂缝。经剖析，在面层裂缝处大都是面层腻子开裂，而基层弹性砂浆没有裂纹。
经试验分析，认为面层腻子产生裂缝的主要原因是：
受温差变化影响，保温层内空气含量高，温度变化时空气体积变化比固体材料体积变化速度快，弹性水泥砂浆能承受保温层的体积变化，而面层腻子由于强度太高没有可变形的性能，特别是在室内供暖后空气对流影响发生面层迅速脱水的情况下，这种裂缝发生的机率更高。
5、外保温块材板缝造成裂缝
用块材做外保温材料是目前保温作法中较为先进的一种形式。典型做法是选用聚苯板复合水泥砂浆做复合保温板，然后用粘挂结合的方式把保温板固定在外墙面上。这种外保温作法保护了砼剪力墙，使结构墙体不会因室外温度变化而产生明显外型尺寸变化。但外保温块材表面的水泥砂浆面层会每天随气温变化而产生明显的变形。新做的工程在常温下一个月后特别是经雨水冲刷后，这种板缝产生的裂缝会清晰的显示出来。
综上所述，我们可以看到保温技术是一个要求极为严格、完善的技术体系，任何一个环节不能满足要求都将造成开裂的后果。所以每个环节都要相应的技术和产品与之完全配套。
建筑装饰造型与外保温装饰面的应用
建筑装饰造型作为建筑物体的外观符号，显示出其不同于其他建筑的个性，也是每个建筑物必不可缺少的。从造型复杂的传统手工的现场制作到结构悬挑的现场浇筑，直至今天的工厂机械化生产的成品装饰线，都与设计建筑的结构形式，建筑构造和使用材料密不可分。
外装饰灰浆是保温系统中不能缺少的功能层，可直接用于混凝土基面，室内外装饰面，新旧矿物基面上，对饰面层的功能作用，即防水、耐候、抗冲击、耐污染、透气性和外观要求。就现在推广的节能建筑来说，主要存在着外墙外保温构造系统与建筑装饰造型能有效协调配合的问题。
1 选择性质相同的装饰材料
eps板的薄层外保温抹灰体系是属于弹性体，保温体系无法固定预埋构件，特别是在门窗洞口收边部位用固定件来安装构件是不可能的，因此在其表面安装饰面构件最好的方法是以粘贴为主，而且能适应保温体系的变形能力，无接缝。目前eps成品装饰线是最有效的配套产品。由于其质轻粘贴到位无接缝，协调变形的能力较好，耐久性同保温系统的耐久年限基本相同，采取工厂化集中生产，有效与保温系统结合一体，成为与保温体系同性质的外装饰造型建筑用材。
2 减少结构悬挑避免产生热桥
外饰面薄层抹灰外保温体系主要是依靠粘结力与主体墙面牢固连接，依靠的是单方承力，故一部分的保温粘贴失效不会使另一部分增加过多的负担，因此不需要悬挑构件来支撑其他部分的荷载。另外如墙面的边角(阴阳角)部位在构造上都进行加强，防撞击能力要达到标准要求，不需要另外加强该部位，从构造上不需要设置悬挑构件和加强件。但在具体应用时却有一些构造措施是为这些功能而设立。
为避免热桥的出现应解决悬挑问题。例如挑出砖头作门窗洞口的挑出装饰线，挑出混凝土檐来承担每层的保护荷载。无论采用哪种悬挑，挑出的材质不论是砖还是混凝土，与eps板保温层相比传热系数都会有很大相差，处理不当就会形成热桥，对此必须坚决杜绝。若是为了完成建筑的复杂造型设计，需要采用混凝土挑出板，这种材料的热桥现象很严重，必须采用eps板进行全面包裹。其最好措施是在外保温系统施工完成后，另外做外墙装饰造型体系，这样可减少装饰构件的外挑长度，避免因装饰造型而产生的热桥，装饰造型机械化的生产制作和复杂造型表面较光滑洁净。
3 对grc装饰构件采用慎用
grc装饰构件是用水泥空心的薄壁制品，其重量大一个构件需要两个人才能搬动。在材质方面因grc材质属刚性，产品受热冷后变形量小，与外保温的接缝部位容易出现裂缝损坏。在耐久性方面，由于grc构件是用水泥和玻璃纤维网组成，耐久年限为20年以上，与整个建筑结构比较耐久性较低。在施工方面，grc构件的安装必须采用螺栓连接锚固，金属焊接固定，对构件的防腐处理是耐久性的关键。在外墙外保温表面采用grc装饰构件系统的问题：通过保温层焊接grc构件到主体墙面：刚性的grc构件装于弹性外墙外保温墙体；grc构件要形成薄壁空腔，与墙面接触的部位要密封；处理焊接孔洞，密封焊接孔洞。
4 现场施抹装饰线存在的问题及解决方案
在外墙外保温系统表面做eps装饰构件有两种做法，1是工厂生产eps装饰线，现场直接粘贴于外墙外保温系统表面，局部节点做加强处理。2就是工厂切割eps板造型，现场粘贴造型于基层墙体上，后施抹eps线的保护面层。
5 装饰灰浆饰面与涂料饰面层的区别
5.1 装饰灰浆的透气性
不同材质物体由于自身原因，水蒸气穿透的易难程度也不同。正常情况下水蒸气渗透通过某物体时遇到阻力的大小用”来表示，它与材料本身无关。是一个当量值，假如1m厚静止空气的水蒸气渗透阻力为1，材料的水蒸气渗透阻力是空气对水蒸气渗透阻力的倍数。
5.2 装饰灰浆的防水性
防水性是外墙外保温系统最重要的性能，而外墙外保温体系要必须解决饰面层与吸水率的平衡，以保证体系的透气性能。保温饰面层与加强层共同组成外保温系统的防水层，还满足透气与防水的结合。而质量性匹配好的外保温系统必须考虑到：“水密性—吸水性—透气性”三者之间的平衡点，即水密性和透气性是通过吸水率来平衡的。在外保温标准中对饰面层和加固层共同组成的防水层的性能指标进行了限制，要求其吸水率不超过0.5kg／m224h。
5.3 饰面灰浆的抗裂及抗冲击性
饰面灰浆有刮痕状和沟槽状纹理，内有大量均匀分布的灰浆颗粒，这些颗粒互相排列形成骨架结构，这种网络状结构骨架具有较高的内摩阻力，能够更好的约束饰面层的变形应力，防止表面裂缝的出现。同时这些骨架结构也增大了饰面层的强度，有效提高了饰面层的抗冲击能力。因此饰面层灰浆不仅仅是外保温系统的饰面层，更是外保温层的保护层。
6 堡密特纳米装饰灰浆
6.1 堡密特纳米装饰灰浆分析
堡密持纳米装饰灰浆是基于硅酸盐灰浆的传统防水透气性，并结合高科技纳米技术开发的产品，正是由于内部的纳米结构，使其砂浆具有特别的表面构造，面层静电力小，脏污颗粒难以吸附在平整光滑的表面。由于纳米装饰灰浆表面有大量纳米级空隙的存在，使得只有洁净的水分子才可进入，下同时也确保墙体内部水蒸气的传输，极大地提高了透气性。另外由于纳米孔隙极为细小，使脏物颗粒难以透过，从而污染颗粒不会被空隙吸附。
6.2 堡密特纳米灰浆的自清洁
从外墙外保温结构来说，整个纳米装饰灰浆是一样饰面层，而从微观结构而言，纳米装饰灰浆可以看作是由亲水层和憎水层组成。由于表面有纳米结构的存在，使表面的静电荷极少，污染物颗粒很难吸附在其表面上，表面污染颗粒也很容易被雨水和风冲刷掉。在整个自清洁过程中，可分为两步：第一步：由于纳米装饰灰浆表面亲水层和憎水层的存在，雨水只能被纳米装饰灰浆的最外层吸收，纳米孔隙极其细小，脏污颗粒不易透过。只有不含污染颗粒的清洁水，才会被外层所吸收，而脏颗粒被滞留在外。第二步：在水分向外干燥迁移过程中，纳米装饰灰浆通过均匀分布的孔释放出来水。从污染物颗粒的背面将仍轻微附着在灰浆上的污染颗粒冲洗掉。脏污被清除后表面始终保持干净，达到理想的湿度分布确保了外墙外保温装饰造型及饰面层的整体效果。
综合分析国内建筑节能墙体保温市场发展前景
我国建筑节能墙体保温技术和产品的推广应用起步于上世纪80年代中期，当时主推的有珍珠岩、复合硅酸盐、海泡石和与有机硅复合的外墙保温砂浆等产品，在北方地区开展墙体保温节能的前期，这些产品占有较大的市场。1996年，为加快建筑节能发展，我国颁布了第二步节能50％的标准。随着节能标准的提高，上述产品的性能指标已经难以达到标准要求。最重要的是，上述产品的从业企业规模普遍偏小，生产设备过于简陋，生产过程控制要求不严格，在施工过程中难 以控制质量，致使工程出现的问题较多。至2000年前后，上述产品逐渐退出北方地区的建筑节能市场。近年来，随着外墙外保温系统技术和产品的迅速发展，我国墙体保温节能技术令早于我国开展建筑节能工作几十年的欧美等发达国家刮目相看。
历经多年的发展，我国建筑节能外墙外保温市场已发展成为种类繁多、技术构造多样、产品需求量巨大的一个产业。市场上推广应用的系统有发泡聚苯板（EPS板）薄抹灰外墙外保温系统、机械固定发泡聚苯板钢丝网架板外墙外保温系统、胶粉聚苯颗粒外墙外保温系统、发泡聚苯板现浇混凝土外墙外保温系统、挤塑聚苯板（XPS板）外墙外保温系统、胶 粉聚苯颗粒复合型外墙外保温系统、聚氨酯（现浇、喷涂和板类）外墙外保温系统、膨胀玻化微珠外墙外保温系统、墙体自保温系统以及复合保温系统和保温装饰一体化系统等。
有关方面的信息表明，聚苯板（EPS板）薄抹灰外墙外保温系统、胶粉聚苯颗粒外墙外保温系统和挤塑聚苯板（XPS板）外墙外保温系统是市场上应用量最多的 系统，基本上占据国内外墙外保温市场75％以上的份额。另外，机械固定发泡聚苯板钢丝网架板外墙外保温系统、发泡聚苯板现浇混凝土外墙外保温系统和聚氨酯 （现浇、喷涂和板类）外墙外保温系统大约占据20％的市场份额，其他系统总量约占5％。
据不完全统计，迄今为止，涉及与建筑节能外墙外保温系统产品有关的生产和销售企业全国达到8000家（不含原材料供应企业），而在2001年前，全国该领 域的从业企业保守的数据不到500家。据对2008年全国建筑节能外墙外保温市场情况分析，整个市场形成的总产值在500亿-600亿元（人民币，下同）之间，年产值****企业的销售额约为3.2亿元（其中包含该企业其他辅助产品的销售）；极少数企业的年销售额达到2亿-3亿元，年销售额1亿-2亿元的企业数不到2％ ，年销售额5000万-1亿元的企业不到3％，超过80％的企业的销售额在700万-3000万元。也就是说，以现行聚苯板（EPS板）薄抹灰外墙外保温系统100元／平方米计算（包括饰面层的价格），按照达到2亿元的销售额，外墙外保温施工面积为200万平方米；按照达到1亿元的销售额，外墙外保温施工面积为100万平方米；按照达到5000万元的销售额，外墙外保温施工面积为50万平方米。更多企业的年销售量在10万-30万平方米之间。在数千家从业企业中，真正具备技术开发实力的企业数量不到10％，企业原创技术产品不多，拥有专利技术或者说技术产品已经通过省部级科技成果鉴定的企业的数量更少。
从上述的数据可以看出，我国外墙外保温节能的企业尽管数量多，但整体规模偏小的问题突出，巨头企业不多，整体技术研发实力不足。虽然外墙外保温系统技术在 很短的时间内取得了令世界瞩目的成就，但从推广使用的情况来看，存在的最明显的问题有开裂、空鼓、脱落、渗水、防火等。这些问题的出现，给快速发展的行业 市场敲响了警钟。是什么原因造成的呢？
从技术研发的角度看，在数以千计的墙体保温（主要指外墙外保温）企业中，从业时间超过10年的企业数量不到5％，超过80％的企业是在2003年或者 2004年后才开始涉足。在超过10年的从业企业中，多数企业的技术研发和创新能力强，而在上述80％的企业中，大多数企业的技术负责人和管理者都是从相 关的企业离职后开始单干，这样一种衍生出的经营形式，大多还停留在模仿国内外的技术和产品，缺少对技术的基础理论、构造措施原理和系统形成机理的研究，所谓的“系统”产品一旦市场出现低价竞争，或者为节约成本，他们只能简化产品构造，以牺牲产品的性能为代价，使工程质量得不到保证。这些问题出现后，有人将根源归结于行业市场进入门槛低，很多不具备条件的企业同台竞争造成。
业内专家对此十分担忧。也曾有专家将国内存在的这个普遍现象归结到了管理部门和科研单位。有人分析说，在目前众多拥有******或者省部级资质的科研机构中， 能够较系统地开展墙体保温研究的机构并不多，即使有，这些开展研究的科研机构投入的专项资金和精力也十分有限，他们占有很多技术上的优势资源，但没有发挥 出技术的优势要知道，现在市场缺少的就是类似这样的科研机构来开展关于墙体保温领域在技术共性方面的研究，而共性的技术对推动整个行业发展的作用十分明显。墙体保温市场目前面临的开裂、空鼓、脱落、渗水、防火等问题，须要较全面又系统地开展共性技术研究和分析。只有经过全面的技术分析和系统技术验证，才能使一些具有发展潜力的新技术不断完善，在这些产品还处于试用阶段时，就能通过分析发现可能存在的问题，做到有针对性地进行技术攻关，才能最终确保系统质量的可靠性和耐久性。
改性酚醛保温板的施工技术
提要：改性酚醛防火保温板是在板子里加入阻燃剂、固化剂、抑烟剂和发泡等复合而成的复合板。酚醛保温板作为新一代外墙外保温节能的优质建筑保温材料，可用来替代聚苯乙烯泡沫材料和聚氨酯泡沫材料，这是节能安全，利国利民的重要举措。
改性酚醛防火保温板是在板子里加入阻燃剂、固化剂、抑烟剂和发泡等复合而成的复合板。
原酚醛板
原酚醛板本身是有机材料，燃烧会发出浓烟等有害气体，改性的产品降低了这些缺点，防火效果可以达到a级，导热系数是0.029。
改性酚醛泡沫防火保温板
燃烧中不会有滴落、熔化、卷曲等原有现象，燃烧会结碳，形成一个保护层，不过一个致命的易破碎的缺点还是没有改变。
酚醛保温板的施工技术
酚醛板施工技术和聚苯板差不多，一般工序：基墙找平--弹线--粘贴酚醛板--砂浆--网格布--第二层网格布--饰面层。
酚醛泡沫保温板的缺点：很大的脆性、易粉化，粘贴完后，上锚固钉现在的工人都是用锤子敲上去的(瑰宝建材张师傅很好地解决了这个问题)，如果位置不准确或用力过猛，很容易碎化酚醛板，影响保温效果，这也限制着他无法应用。瑰宝建材有专业的施工队伍，承接各种板材外墙保温与中央空调风道的施工安装。
酚醛保温板作为新一代外墙外保温节能的优质建筑保温材料，可用来替代聚苯乙烯泡沫材料和聚氨酯泡沫材料，这是节能安全，利国利民的重要举措。郑州瑰宝建材保温有限公司因势所需，创建了中国大型外墙保温板生产基地，这是符合市场急需的关键决策。大型生产基地的成功实施，将为公司五大系列产品的推广起到明显的作用。低碳、防火、节能的双面铝箔夹芯酚醛风管保温板;彩钢、铝箔夹芯酚醛风管保温板、双面无纺布(软面材)夹芯酚醛墙体保温板、彩钢夹芯酚醛建筑保温板、酚醛泡沫板(外墙保温)五大系列产品在建筑外墙外保温与中央空调复合风管工程中广泛应用，会为百姓提供更安全、更舒适的美好生活。
岩棉板保温系统施工基本技术要求
岩棉板保温系统施工技术要求：弹控制线、挂基准线、设置系统变形缝、安装托架应符合以下要求：
1、应根据建筑立面设计和专项施工方案，在墙面弹出外门窗洞口水平、垂直控制线以及伸缩缝线、装饰缝线、装饰条线、专用托架位置线等；
弹控制线、挂基准线、设置系统变形缝、安装托架应符合以下要求：
1、应根据建筑立面设计和专项施工方案，在墙面弹出外门窗洞口水平、垂直控制线以及伸缩缝线、装饰缝线、装饰条线、专用托架位置线等；
2、应在建筑外墙阳角、阴角及其它必要处挂垂直基准线，每个楼层适当位置弹水平线，以控制岩棉板的垂直度和平整度；
3、在距散水上20mm位置用墨线弹出控制水平线；在距散水上600mm位置安装经防腐处理的专用托架，托架以下部位应采用防水、防火性能好的保温材料进行保温处理；
4、设置系统变形缝时，应在墙面相应位置弹出系统变形缝及宽度线，标出岩棉板位置，并应视墙面洞口分布情况进行岩棉板排版并在找平层上弹线；
5、按照设计文件和专项施工方案要求，在墙面安装经防腐处理的专用托架，托架应采用10mm膨胀锚栓固定，锚栓间距不大于500mm。水平系统变形缝遇有托架时，可结合托架统一留置。
EPS保温板施工工艺
1、施工工艺流程
基层准备→ 测量、放线 → 粘翻包玻纤网布 → 粘贴聚苯板 → 固定锚栓 → 抹3-5mm抹面砂浆并压入网格布 → 保温层完成
2、施工工艺说明
2.1 结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。用2m靠尺检查，****偏差不大于5mm，超差部分及时上报土建方，对偏差部位应剔凿或修补平整。工程分为四个立面进行抽查（南立面、北立面、东立面、西立面），每一个立面抽查三点，四个立面计12点。
2.2 根据图纸要求，在墙面弹出外门窗控制线等。
2.3 粘贴聚苯板
2.3.1 聚苯板切割：用裁纸刀或手锯切割聚苯板，标准板面尺寸为1200mm×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
2.3.2 粘结砂浆配制：将聚合物粘结砂浆TS-221直接加水（1：0.21～0.24）搅拌均匀后静置3分钟再次搅拌即可。一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
2.3.3 面层为涂料作法采用点框法粘结聚苯板，达到40 %的粘结面积，粘结将更牢固。
2.3.4 抹完粘结剂后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴聚苯板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。阳角处相邻的墙面所粘聚苯板应交错连接
2.4 聚苯板面层打磨
聚苯板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。
2.5 抹面层砂浆RD-221铺贴玻纤网
2.5.1配制弹性抹面砂浆RD-221：将RD-221粉体加水（1：0.21～0.24）搅拌均匀，一次配制量以1小时内用完为宜，若使用中有过干现象出现，可适当加水再次搅匀使用。
2.5.2在聚苯板表面均匀涂抹一层配制好的抹面砂浆2～3㎜。
2.5.3铺贴网格布
门窗洞口如不靠膨胀缝，沿45度角方向各加一层400mm × 200mm箭形网格布进行加强，加强部位应于大面网格布下面(见附详图)。
2.5.4将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶，翘边，严禁出现网格布松弛不紧、错位、倾斜、网布外鼓、褶皱等现象。在阴阳角处还需局部加铺400mm网格布一道。
2.5.5保温层的完成
在网格布表面再抹一层抹面砂浆，抹灰厚度以盖住网格布为准，约1~2mm。
3、注意事项
3.1 RD-221粘结砂浆施工现场施工时，严禁添加任何其他材料物品，以保证产品质量稳定。
3.2 加水搅拌后的RD-221粘结砂浆、RD-221抹面砂浆应在2小时内用完，决不允许次日或干固后再次二次使用，以免影响质量效果。
3.3 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中的要求。表面不平处应使用砂浆找平后方可施工
3.4 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
聚苯板保温材料介绍
聚苯保温板是以聚苯乙烯树脂辅以聚合物在加热混合的同时，注入催化剂，而后挤塑押出连续性闭孔发泡的硬质新型环保节能型泡沫塑料板，其内部为独立的密闭式气泡结构，是一种具有高抗压、吸水率低、防潮、不透气、质轻、耐腐蚀、抗老化、导热系数低等优异性能的保温材料，是目前建筑业常用、优质的隔热、保温材料。
性能特点：
1、优异的保温隔热性能
聚苯保温板主要以聚苯乙烯为原料制成，而聚苯乙烯原本就是极佳的低导热原料，再辅以挤塑而出，形成紧密的蜂窝结构， 从而有效地阻止了热传导，聚苯板导热系数为0.028/m.k，具有高热阻、低线性膨胀率的特性。导热系数远远低于其它保温材料。同时该板材质轻、价廉加之具有稳定的化学结构和物理结构，能确保本材料保温性能的持久和稳定，因此为目前世界上最优秀的保温材料之一。
2、高强度抗压性能
聚苯板抗压强度极高，即使长时间水泡仍维持不变，具有很大的承载力和良好的抗冲击性；
3、优越的抗水、防潮性能
聚苯板具有紧密的闭孔结构，聚苯乙烯分子结构本身不吸水，板材的正反面都没有缝隙，因此吸水率极低，防潮和防渗透性能极佳。
4、防腐蚀、经久耐用性能
聚苯板因具有优异的防腐蚀、防老化性、保温性、使用寿命可达30-40年。
5、质轻、高硬度、施工便利成本低
聚苯板完全的闭孔发泡结构形成轻质，而均匀的蜂窝结构使其硬度高，因此不易破损，搬运轻松，安装轻便，切割容易，用作屋顶保温时不会影响结构的承载力。
6、高品质环保型
聚本板不易发生分解和霉变，无有害物质挥发，化学性质稳定，为一种高品质环保型产品。
适用范围：
广泛应用于墙体保温、平面混凝土屋顶及钢结构屋顶的保温，低温储藏地面、机场跑道、高速公路等防潮保温。
EPS保温板产品特点
1、保温隔热节能效果好
A级防火EPS保温板延续了传统EPS泡沫板导热系数小，蓄热系数大的优点，比市场上无机活性保温砂浆、泡沫玻璃等保温效果好。
2、安全、防火—A级阻燃型材料
A级防火EPS保温板克服了传统EPS泡沫板易燃的缺点，安全性能非常高。完全达到公安部与住房和城乡建设部联合下发的公通字[2009]46号文件所规定的保温材料A级防火标准。
3、A级防火EPS保温板强度比岩棉、酚醛板高，不吸水、不脱落、易施工。
4、系统性能优越
A级防火EPS保温板是闭合且发泡的球状分子结构，重量相对较轻，尺寸稳定性好，无毒，系统经耐候性实验，即经过80次高温－淋水循环和30次加热－冷冻循环后，未出现饰面层起泡、空鼓和脱落现象，未产生渗水裂缝，抗冲击性能面砖达到10J，抗冲击性能涂料达到10J，性能优越。
5、工艺成熟
A级防火EPS保温板施工工艺与传统的EPS板薄抹灰外墙外保温系统施工工艺相同，施工工艺成熟，便于工人施工，且安全可靠，不会存在其他新型材料系统不稳定的缺陷。
6、性价比优越
A级防火EPS保温板保留了传统EPS泡沫板的“导热系数低、保温效果好、工艺成熟”的优点，并且成本低廉，价格远远低于市场上同类A级阻燃型保温材料，以普通材料的价格获得A级阻燃的效果，性价比优越，市场前景广阔。
浅谈外墙保温装饰一体板的优势
1.保温隔热降耗节能：
外墙保温装饰一体板具有优异的保温隔热特性，与传统的外墙保温装饰建材相比，有极佳的耐寒隔热性能。很大程度地降低了采暖和制冷能耗，从而节省了能源支出。产品性价比高。
2.安装便捷节省成本：
安装方式简单、快捷，并不受季节气候和地理环境限制，全年皆宜。显著缩短的工程周期，不仅加快了工程进度，也节约了建筑成本，降低了综合造价。
外墙保温装饰一体板在达到装饰和保温隔热效果的同时，****限度地降低了外墙负荷，对空间及土地的可利用性增强。
3.轻质省地耐震防裂：
外墙保温装饰一体板质量轻、强度高、耐冲击性能好。它质轻的优点不仅降低了建筑本身的负担，并且很大程度地降低了地震对建筑物的影响。该板材安装在轻钢结构的建筑上，整体性强，抗震防裂，坚固安全。
4.板材阻燃防水防潮：
外墙保温装饰一体板的芯材经过特殊处理，具有良好的阻燃性能，安全无忧。
传统的外墙装饰材料，普遍存在因透水透寒而引起的基材退化，从而导致室内墙面渗水等问题。而外墙保温装饰一体板优良的自身结构及板材间紧凑的凹凸插接扣槽式的安装方式，避免了雨、雪、冻、融、干、湿循环造成的结构破坏，安装后消除了墙面的渗水之忧，有效地避免了室内墙面发霉的现象。即使是在严寒地区，性能稳定的外墙保温装饰一体板也毫无渗水变形之忧，延长了建筑的使用寿命。
5.隔音降噪安静舒适：
外墙保温装饰一体板中间的芯材为高密度聚氨酯发泡构成的保温隔音层，其内部为独立的密闭式气泡结构，具有良好的隔音效果。适用于噪音区附近的公寓、医院、学校等建筑，有效降低室外噪音进入室内，保持室内环境安静舒适。
6.绿色环保经久耐用：
外墙保温装饰一体板具有稳定的化学和物理结构，不会分解霉变、无辐射、无污染，绿色环保。该板材同样能够被灵活拆卸后重新利用安装在其它建筑上，施工剩余的边角料也能够加以回收再利用，在施工过程中很大程度地减少建筑垃圾，是高品质、高性能的环保产品。外墙保温装饰一体板易清洁、经久耐用，使用寿命长。
7.装饰性强更多选择：
为了提供给客户更大的选择空间，腾辉推出了百余种浮雕花纹和色彩的搭配组合，给予建筑设计更大的发挥空间。豪华美观的装饰效果，使建筑突显档次与品位。简便灵活的拆装方式，使墙面设计搭配的更换轻而易举。还可以根据特殊客户的要求制定颜色。多种颜色和浮雕花纹的外墙保温装饰一体板可以搭配使用，构成匠心独运、变化多端的风格组合。
8.应用范围广泛：
可广泛的应用于市政建设、公寓住宅、办公会馆、别墅、园林景点、旧楼改造、门卫岗亭等诸多工程领域。该建材既适用于新建的砖混结构、框架结构、钢结构、轻体房等类型的建筑，也适用于既有建筑的装饰节能改造，以及室内外装饰。外墙保温装饰一体板正在成为越来越多墙体保温装饰建材的****。
保温隔热涂料的市场前景观望
近年来，国内在建筑涂料、木器涂料、卷材涂料、防腐涂料、特种涂料等产品在技术、工艺上都取得了重点突破，产品质量已达到国外同类产品或世界先进水平，正朝着绿色环保方向发展，带动了在金融危机中奋力前行的中国涂料工业，但是对传统的涂料生产工艺无疑是巨大的冲击，纵观我国的涂料行业，约有7000多家，大都以中小型企业为主，大中型企业产量所占比例虽然有所提升，但中小型企业对涂料行业的快速稳步发展带来很多负面的影响，落后的生产技术，应淘汰却仍然在生产的涂料产品，均对涂料行业的健康发展造成了阻碍。
在科技快速发展的今天，各行各业对涂料的品质越来越高，环保节能、VOC的含量等等是对涂料行业提出的新要求，特别是瑞佩姆智能涂料在国内大面积使用，节能环保显著，特到国家的认可和推荐。涂料行业作为国民仅仅发展中的一份子，践行节能减排的决心，打好节能减排攻坚战，为降低环境污染做出来不懈努力和应有的贡献。涂料市场的健康发展不仅要求更替和研发新的生产线和产品，更要以环保和节能为中心。
国内外都遍重视保温材料的生产和在建筑中的应用，力求大幅度减少能源的消耗量，从而减少环境污染和温室效应。所以全球建筑保温材料市场正在快速发展，虽然受金融危机的影响，全球保温材料市场规模短期内将缩小，但长期来看依然散发着浓浓暖意。发达国家对建筑节能的重视和采取的一些行之有效措施取得了巨大的成效，使这些国家的建筑能耗大幅度下降。如丹麦1985年比1972年采暖面积增加了30%，但采暖能耗却减少了318万吨标准煤。采暖能耗占全国总能耗的比重也由39%下降为28%，由此可见瑞佩姆隔热保温涂料取得的显著的社会效益和经济效益。
故此，建筑保温材料的研制与应用越来越受到世界各国的普遍重视，积极发展绿色保温材料制品，从原材料准备、产品生产及使用和日后的处理问题都要求****限度节约资源和减少对环境的危害，新型保温材料正在不断地涌现。
环保建材是建筑行业发展的必然趋势是，近年来，绿色建筑的概念已经深入人心，随着环保型产品逐渐在市场上成为主角，消费者对建材提出了安全、健康、低碳等要求。推广应用绿色技术，使用无公害、无污染、无放射性的环保型建筑材料是建筑业发展的必然趋势，绿色建筑就是有效利用资源的建筑，即节能、环保、舒适、健康的建筑。绿色建筑选择建筑材料应遵循以下两个原则：一是尽量使用3R（Reuce、Reuse、Recycle,即可重复使用，可循环使用、可再生使用）材料;另一个是选用无害、不污染环境、对人体健康有益的材料和产品，最好是有国家环境保护标志的材料和产品。节能环保才来哦在建筑领域已得到广泛使用，未来将成为市场上的主流。
不同位置保温层的保温做法
在寒冷地区或装有空调设备的建筑中，屋顶应设计成保温屋顶。为了提高屋顶的热阻，需要在屋顶中增加保温层。保温层设置的位置不同有不同的做法。
1、保温层设在结构层与防水层之间：这是目前最常用的一种做法，保温层设在屋盖系统的低温一侧，保温效果好并且符合热工原理，同时，由于保温层是摊铺在结构层之上的，符合受力的原则，构造也简单。
为了防止室内空气中的水蒸气随热气流上升，透过结构层进入保温层，从而降低保温效果，应当在保温层下面设置隔汽层。隔汽层一般是在找平层上铺一毡二油（涂热沥青一道）或采用与屋面防水材料相同的卷材（厚度可以薄些）进行处理。
2、保温层设置在防水层上面：这种做法又称为“倒置式保温屋面”，其构造层次为保温层、防水层、结构层。这种屋面对采用的保温材料有特殊的要求，应当使用具有吸湿性低，耐气候性强的憎水材料作为保温层（如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑料板），并在保温层上加设钢筋混凝土、卵石、砖等较重的覆盖层。
3、保温层与结构层结合：这种保温做法比较少见，主要有两种做法：一种是在钢筋混凝土槽形板内设置保温层；另一种是将保温材料与结构融为一体，如配筋加气混凝土板。这种做法使屋面板同时具备结构层和保温层的双重功能，工序简化，还可降低建造成本
建筑保温材料在建筑节能方面贡献巨大
随着我国社会生活的不断发展和建筑行业建筑施工水平的不断提升，人们对于可再生能源的需求相应提高和增加，能源供应和需求之间的冲突越来越突出，开发和使用新型绿色、环保能源和节约使用能源是实现经济健康发展和能源循环利用的必经之路。
节能是当今世界的热门话题，现在普遍的内涵则是在建材的生产、房屋的建筑和构筑物施工及使用过程中，满足同等需要或达到相同目的的条件下，尽可能降低能耗。
建筑物围护结构的能量损失主要涉及三个部分：①外墙;②门窗;③屋顶。这三部分的节能技术是各国建筑界都非常关注的。我国目前对现有建筑外墙节能的主要发展方向是，开发高效、经济的保温、隔热材料和切实可行的构造技术，以提高围护结构的保温、隔热性能和密闭性能。兢墙体节能而言，传统的用单一材料增加墙体厚度来达到保温的作法已不能适应节能和环保的要求，取而代之的是复合墙体。复合墙体一般用钢筋混凝土等作为承重结构，与保温隔热材料复合，或在框架结构中用薄壁材料加以保温、隔热材料作为墙体。
外墙保温主要是靠保温绝热材料作为建筑围护，开发和应用高效的保温绝热材料是保证建筑节能的有效措施。目前世界各发达国家，均对绝热材料的生产和应用十分重视，之所以建筑节能工作做得好，与他们重视和发展保温材料是分不开的。
建筑外保温的节能材料主要有：聚苯乙烯泡沫塑料板(EPS及XPS)、保温棉、岩棉板及、玻璃棉板以及超轻的聚苯颗粒保温料浆等。以上各种材料所具有一个共同的特点就是在材料内部都有大量的封闭孔，它们的表观密度都较小，这也是作为保温隔热材料所必备的。
节能材料属于保温绝热材料。绝热材料是指用于建筑围护或者热工设备、阻抗热流传递的材料或者材料复合体，既包括保温材料，也包括保冷材料。绝热材料的意义，一方面是为了满足建筑空间或热工设备的热环境，另一方面是为了节约能源。随着世界范围内能源的日趋紧张，绝热材料在节能方面的意义日显突出。仅就一般的居民采暖的空调而言，通过使用绝热围护材料，可在现有的基础上节能50%~80%。据日本的节能实践证明，每使用1吨绝热材料，可节约标准煤3吨/年，其节能效益是材料生产成本的10倍。因此，有些国家将绝热材料看作是继煤炭、石油、天然气、核能之后的第五大能源。
随着建筑节能工作的深入开展，我国建筑保温材料行业迎来了难得的发展机遇。不论是技术的创新、产业的融合与升级，还是解决市场、技术、标准、政策等方面存在的问题，都需要集全行业的力量，共同努力。
保温材料生产要注重技术进步
随着科技的不断发展以及建筑行业的特殊要求，如果我们的材料不在技术上进行改进，在这样的情况之下，就会让我们对于材料的选择要有着更高的要求。 在这样的情况下我们应该要进行对于材料要选择出最适合的防水保温一体化的隔热材料，同时这样就可以对于块状隔热材料尽量选择吸水率小的。并且由于我们的使用的材料的要求变得比较的高。在当我们的要求达到了建筑涂料饰面时，就应该要做到在保温层上抹底面砂浆，一定要让我们使用的压贴耐碱玻纤网格布，同时利用墙保温材料使用聚合物水泥砂浆填平，这样就会让我们的涂料就可以变成最好选用复层涂料或真石漆。
最重要的就是要让我们可以进行防止外墙外保温体系的开裂，一定要让这样的外墙保温材料体系的各构造层外层的柔性应高于内层，然后我们才可以进行逐层渐变。并且在随着我们的发展中，我们应该要让外墙外保温体系的内表面可能会结露，同时也要让我们可以做到的就是能够保证基层墙体上应涂刷防潮隔离剂，只有让材料的可以直接的达到了防水的效果。我们才应该要利用的就是提高产品的效果。
在随着我们的发展中，利用了这样对于技术上的进步。不断进行发展之后。会非常的方便我们的使用。应为我们利用了先进的技术。才可以让更多的客户信赖我们的产品，才会让我们的企业发展的更加的好。
|
.jpg)
.jpg)
